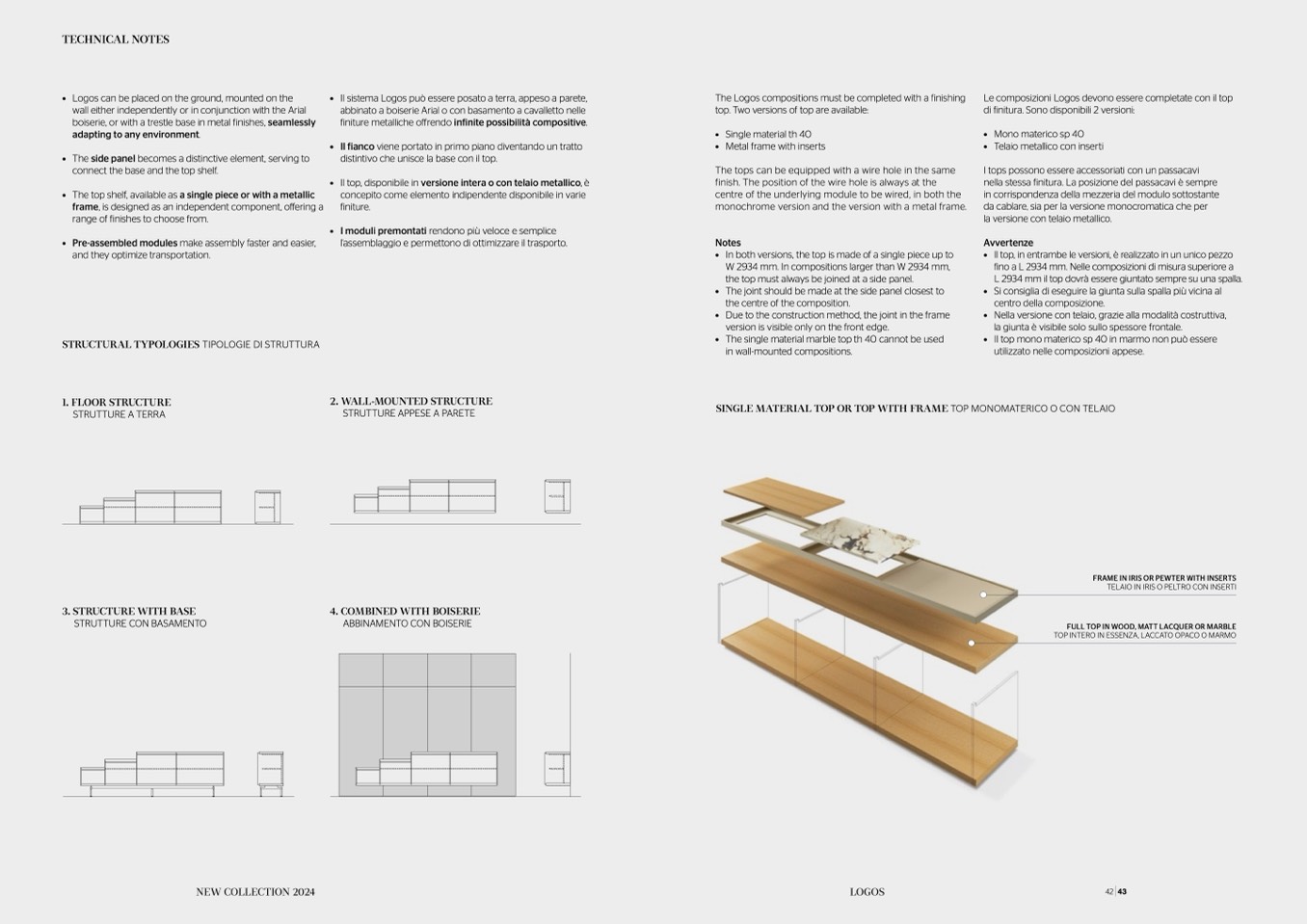

TECHNICAL NOTES

• Logos can be placed on the ground, mounted on the

wall either independently or in conjunction with the Arial

boiserie, or with a trestle base in metal finishes, seamlessly

adapting to any environment.

• The side panel becomes a distinctive element, serving to

connect the base and the top shelf.

• The top shelf, available as a single piece or with a metallic

frame, is designed as an independent component, offering a

range of finishes to choose from.

• Pre-assembled modules make assembly faster and easier,

and they optimize transportation.

STRUCTURAL TYPOLOGIES TIPOLOGIE DI STRUTTURA

1. FLOOR STRUCTURE

STRUTTURE A TERRA

• Il sistema Logos può essere posato a terra, appeso a parete,

abbinato a boiserie Arial o con basamento a cavalletto nelle

finiture metalliche offrendo infinite possibilità compositive.

• Il fianco viene portato in primo piano diventando un tratto

distintivo che unisce la base con il top.

• Il top, disponibile in versione intera o con telaio metallico, è

concepito come elemento indipendente disponibile in varie

finiture.

• I moduli premontati rendono più veloce e semplice

l'assemblaggio e permettono di ottimizzare il trasporto.

The Logos compositions must be completed with a finishing

top. Two versions of top are available:

• Single material th 40

• Metal frame with inserts

The tops can be equipped with a wire hole in the same

finish. The position of the wire hole is always at the

centre of the underlying module to be wired, in both the

monochrome version and the version with a metal frame.

Notes

• In both versions, the top is made of a single piece up to

W 2934 mm. In compositions larger than W 2934 mm,

the top must always be joined at a side panel.

• The joint should be made at the side panel closest to

the centre of the composition.

• Due to the construction method, the joint in the frame

version is visible only on the front edge.

• The single material marble top th 40 cannot be used

in wall-mounted compositions.

Le composizioni Logos devono essere completate con il top

di finitura. Sono disponibili 2 versioni:

• Mono materico sp 40

• Telaio metallico con inserti

I tops possono essere accessoriati con un passacavi

nella stessa finitura. La posizione del passacavi è sempre

in corrispondenza della mezzeria del modulo sottostante

da cablare, sia per la versione monocromatica che per

la versione con telaio metallico.

Avvertenze

• Il top, in entrambe le versioni, è realizzato in un unico pezzo

fino a L 2934 mm. Nelle composizioni di misura superiore a

L 2934 mm il top dovrà essere giuntato sempre su una spalla.

• Si consiglia di eseguire la giunta sulla spalla più vicina al

centro della composizione.

• Nella versione con telaio, grazie alla modalità costruttiva,

la giunta è visibile solo sullo spessore frontale.

• Il top mono materico sp 40 in marmo non può essere

utilizzato nelle composizioni appese.

2. WALL-MOUNTED STRUCTURE

STRUTTURE APPESE A PARETE

SINGLE MATERIAL TOP OR TOP WITH FRAME TOP MONOMATERICO O CON TELAIO

3. STRUCTURE WITH BASE

STRUTTURE CON BASAMENTO

4. COMBINED WITH BOISERIE

ABBINAMENTO CON BOISERIE

FRAME IN IRIS OR PEWTER WITH INSERTS

TELAIO IN IRIS O PELTRO CON INSERTI

FULL TOP IN WOOD, MATT LACQUER OR MARBLE

TOP INTERO IN ESSENZA, LACCATO OPACO O MARMO
