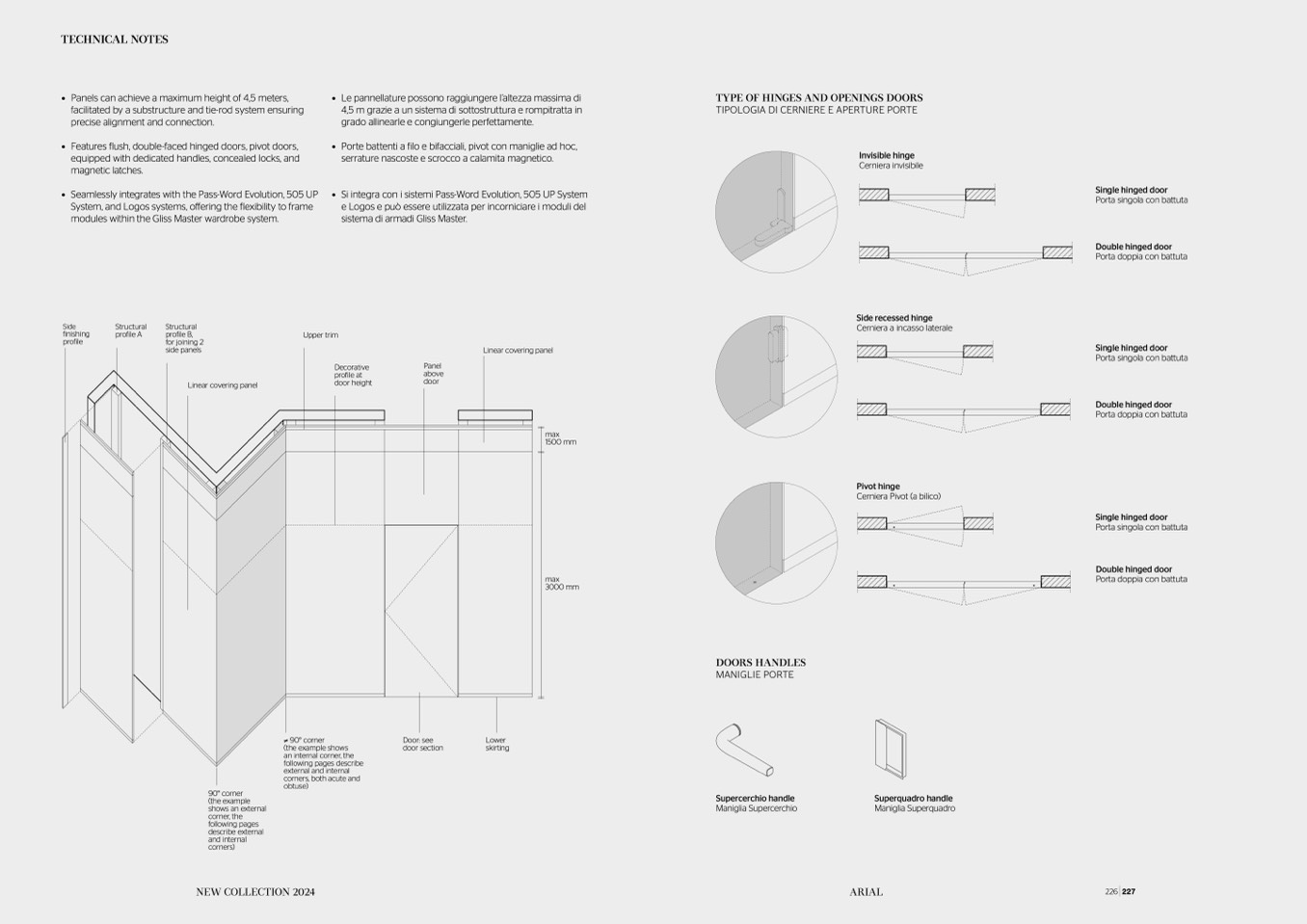

TECHNICAL NOTES
• Panels can achieve a maximum height of 4,5 meters,
facilitated by a substructure and tie-rod system ensuring
precise alignment and connection.
• Features flush, double-faced hinged doors, pivot doors,
equipped with dedicated handles, concealed locks, and
magnetic latches.
• Seamlessly integrates with the Pass-Word Evolution, 505 UP
System, and Logos systems, offering the flexibility to frame
modules within the Gliss Master wardrobe system.
• Le pannellature possono raggiungere l’altezza massima di
4,5 m grazie a un sistema di sottostruttura e rompitratta in
grado allinearle e congiungerle perfettamente.
• Porte battenti a filo e bifacciali, pivot con maniglie ad hoc,
serrature nascoste e scrocco a calamita magnetico.
• Si integra con i sistemi Pass-Word Evolution, 505 UP System
e Logos e può essere utilizzata per incorniciare i moduli del
sistema di armadi Gliss Master.
TYPE OF HINGES AND OPENINGS DOORS
TIPOLOGIA DI CERNIERE E APERTURE PORTE
Side
finishing
profile
Structural
profile A
Structural
profile B,
for joining 2
side panels
Linear covering panel
Upper trim
Decorative
profile at
door height
Side recessed hinge
Cerniera a incasso laterale
Single hinged door
Porta singola con battuta
Double hinged door
Porta doppia con battuta
Single hinged door
Porta singola con battuta
Double hinged door
Porta doppia con battuta
Single hinged door
Porta singola con battuta
Double hinged door
Porta doppia con battuta
Invisible hinge
Cerniera invisibile
Linear covering panel
Panel
above
door
max
1500 mm
max
3000 mm
Pivot hinge
Cerniera Pivot (a bilico)
≠ 90° corner
(the example shows
an internal corner, the
following pages describe
external and internal
corners, both acute and
obtuse)
Door: see
door section
Lower
skirting
DOORS HANDLES
MANIGLIE PORTE
Supercerchio handle
Maniglia Supercerchio
90° corner
(the example
shows an external
corner, the
following pages
describe external
and internal
corners)
Superquadro handle
Maniglia Superquadro
NEW COLLECTION 2024
ARIAL
226 227
