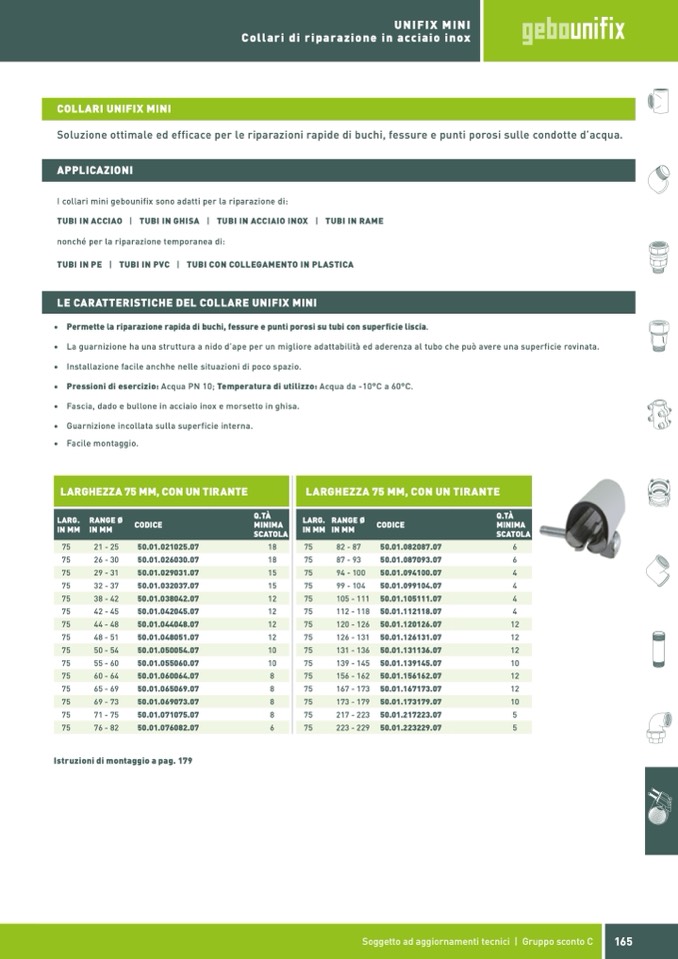

UNIFIX MINI
Collari di riparazione in acciaio inox
COLLARI UNIFIX MINI
Soluzione ottimale ed efficace per le riparazioni rapide di buchi, fessure e punti porosi sulle condotte d’acqua.
APPLICAZIONI
I collari mini gebounifix sono adatti per la riparazione di:
TUBI IN ACCIAO | TUBI IN GHISA | TUBI IN ACCIAIO INOX | TUBI IN RAME
nonché per la riparazione temporanea di:
TUBI IN PE | TUBI IN PVC | TUBI CON COLLEGAMENTO IN PLASTICA
LE CARATTERISTICHE DEL COLLARE UNIFIX MINI
• Permette la riparazione rapida di buchi, fessure e punti porosi su tubi con superficie liscia.
• La guarnizione ha una struttura a nido d’ape per un migliore adattabilit
à ed aderenza al tubo che può avere una superficie rovinata.
• Installazione facile anchhe nelle situazioni di poco spazio.
• Pressioni di esercizio: Acqua PN 10; Temperatura di utilizzo: Acqua da -10°C a 60°C.
• Fascia, dado e bullone in acciaio inox e morsetto in ghisa.
• Guarnizione incollata sulla superficie interna.
• Facile montaggio.
LARGHEZZA 75 MM, CON UN TIRANTE
LARG.
IN MM
RANGE Ø
IN MM
CODICE
Q.TÀ
MINIMA
SCATOLA
75
82 - 87
50.01.082087.07
6
LARGHEZZA 75 MM, CON UN TIRANTE
LARG.
IN MM
75
75
26-30
75
32-37
75
42-45
75
48-51
75
55-60
75
65-69
75
71-75
50.01.026030.07
50.01.032037.07
50.01.042045.07
50.01.048051.07
50.01.055060.07
50.01.065069.07
50.01.071075.07
18
75
15
75
12
75
12
75
10
75
8
75
8
75
87-93
99-104
112 - 118
126 - 131
139 - 145
167 - 173
217 - 223
50.01.087093.07
6
50.01.099104.07
4
50.01.112118.07
4
50.01.126131.07
12
50.01.139145.07
10
50.01.167173.07
12
50.01.217223.07
5
75
94 - 100
50.01.094100.07
4
75
75
105 - 111
50.01.105111.07
4
75
75
120 - 126
50.01.120126.07
12
75
75
131 - 136
50.01.131136.07
12
75
75
156 - 162
50.01.156162.07
12
75
75
173 - 179
50.01.173179.07
10
75
75
223 - 229
50.01.223229.07
5
75
RANGE Ø
IN MM
21 - 25
29 - 31
38 - 42
44 - 48
50 - 54
60 - 64
69 - 73
76 - 82
CODICE
50.01.021025.07
50.01.029031.07
50.01.038042.07
50.01.044048.07
50.01.050054.07
50.01.060064.07
50.01.069073.07
50.01.076082.07
Q.TÀ
MINIMA
SCATOLA
18
15
12
12
10
8
8
6
Istruzioni di montaggio a pag. 179
Soggetto ad aggiornamenti tecnici | Gruppo sconto C
165
