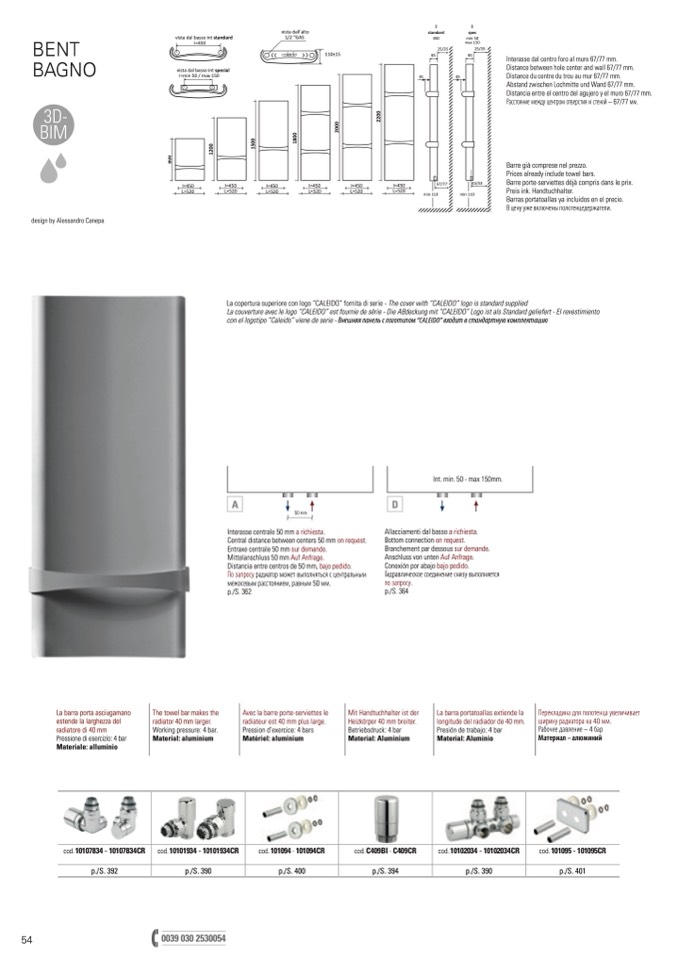

BENT
BAGNO
design by Alessandro Canepa
vista dal basso int standard
i=450
vista dal basso int special
i=min 50 / max 150
I=450
I=450
I=450
110±15
standard
450
25/35
65
min 110
'
'
'
spec
min 50
max 150
25/35
65
43/53
min 110
Interasse dal centro foro al muro 67/77 mm.
Distance between hole center and wall 67/77 mm.
Distance du centre du trou au mur 67/77 mm.
Abstand zwischen Lochmitte und Wand 67/77 mm.
Distancia entre el centro del agujero y el muro 67/77 mm.
Расстояние между центром отверстия и стеной – 67/77 мм.
Barre già comprese nel prezzo.
Prices already include towel bars.
Barre porte-serviettes déjà compris dans le prix.
Preis ink. Handtuchhalter.
Barras portatoallas ya incluidos en el precio.
В цену уже включены полотенцедержатели.
vista dall’alto
1/2 “GAS
I
I
45
45
L=520
L=520
L=520
I=450
I=450
I=450
67/77
L=520
L=520
L=520
La copertura superiore con logo “CALEIDO” fornita di serie - The cover with “CALEIDO” logo is standard supplied
La couverture avec le logo “CALEIDO” est fournie de série - Die ABdeckung mit “CALEIDO” Logo ist als Standard geliefert - El revestimiento
con el logotipo “Caleido” viene de serie - Внешняя панель с логотипом “CALEIDO” входит в стандартную комплектацию
Int. min. 50 - max 150mm.
A
D
50 mm
Interasse centrale 50 mm a richiesta.
Central distance between centers 50 mm on request.
Entraxe centrale 50 mm sur demande.
Mittelanschluss 50 mm Auf Anfrage.
Distancia entre centros de 50 mm, bajo pedido.
По запросу радиатор может выполняться с центральным
межосевым расстоянием, равным 50 мм.
p./S. 362
Allacciamenti dal basso a richiesta.
Bottom connection on request.
Branchement par dessous sur demande.
Anschluss von unten Auf Anfrage.
Conexión por abajo bajo pedido.
Гидравлическое соединение снизу выполняется
по запросу.
p./S. 364
La barra porta asciugamano
estende la larghezza del
radiatore di 40 mm
Pressione di esercizio: 4 bar
Materiale: alluminio
The towel bar makes the
radiator 40 mm larger.
Working pressure: 4 bar.
Material: aluminium
Avec la barre porte-serviettes le
radiateur est 40 mm plus large.
Pression d’exercice: 4 bars
Matériel: aluminium
Mit Handtuchhalter ist der
Heizkörper 40 mm breiter.
Betriebsdruck: 4 bar
Material: Aluminium
La barra portatoallas extiende la
longitude del radiador de 40 mm.
Presión de trabajo: 4 bar
Material: Aluminio
Перекладина для полотенца увеличивает
ширину радиатора на 40 мм.
Рабочее давление – 4 бар
Материал – алюминий
cod. 10107834 - 10107834CR
cod. 10101934 - 10101934CR
cod. 101094 - 101094CR
cod. C409BI - C409CR
cod. 10102034 - 10102034CR
cod. 101095 - 101095CR
p./S. 392
p./S. 390
p./S. 400
p./S. 394
p./S. 390
p./S. 401
