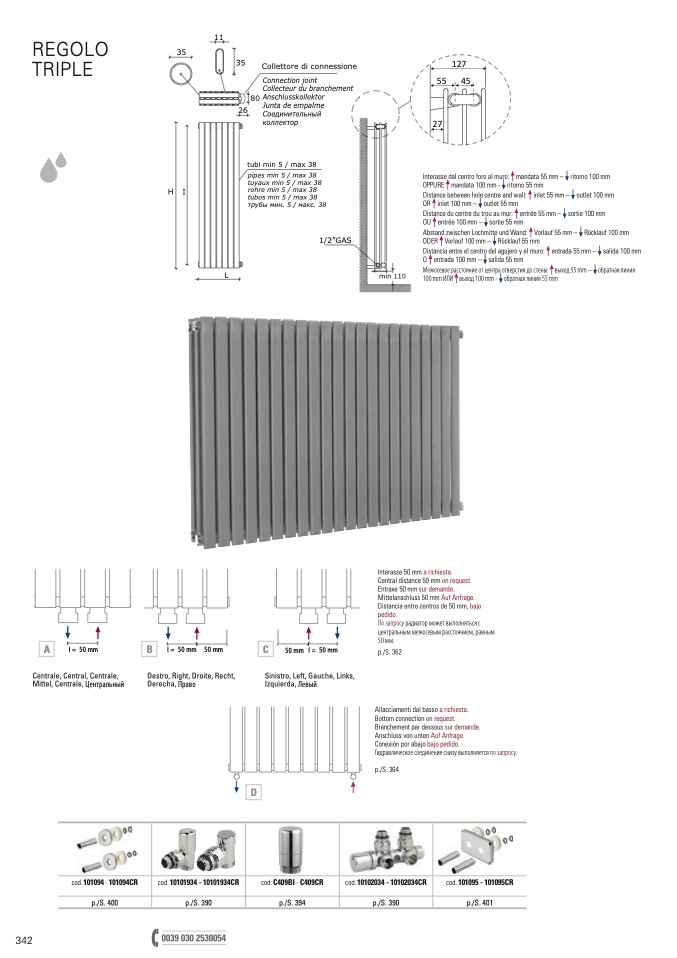

REGOLO

TRIPLE

11

35

H

I

35

26

Collettore di connessione

Connection joint

Collecteur du branchement

80 Anschlusskollektor

Junta de empalme

Соединительный

коллектор

127

55 45

Distance between hole centre and wall: inlet 55 mm –

OR inlet 100 mm – outlet 55 mm

Distance du centre du trou au mur: entrée 55 mm – sortie 100 mm

OU entrée 100 mm – sortie 55 mm

Abstand zwischen Lochmitte und Wand: Vorlauf 55 mm – Rücklauf 100 mm

ODER Vorlauf 100 mm – Rücklauf 55 mm

Distancia entre el centro del agujero y el muro: entrada 55 mm –

O entrada 100 mm – salida 55 mm

Межосевое расстояние от центра отверстия до стены: выход 55 mm –

100 mm ИЛИ выход 100 mm - обратная линия 55 mm

27

tubi min 5 / max 38

pipes min 5 / max 38

tuyaux min 5 / max 38

rohre min 5 / max 38

tubos min 5 / max 38

трубы мин. 5 / макс. 38

1/2”GAS

Interasse dal centro foro al muro:

mandata 55 mm –

OPPURE mandata 100 mm - ritorno 55 mm

ritorno 100 mm

outlet 100 mm

L

min 110

salida 100 mm

обратная линия

A

I= 50mm

Centrale, Central, Centrale,

Mittel, Centrale, Центральный

I= 50mm 50mm

Destro, Right, Droite, Recht,

Sinistro, Left, Gauche, Links,

Izquierda, Левый

Interasse 50 mm a richiesta.

Central distance 50 mm on request.

Entraxe 50 mm sur demande.

Mittelanschluss 50 mm Auf Anfrage.

Distancia entre centros de 50 mm, bajo

pedido.

По запросу радиатор может выполняться с

центральным межосевым расстоянием, равным

50 мм.

p./S. 362

Allacciamenti dal basso a richiesta.

Bottom connection on request.

Branchement par dessous sur demande.

Anschluss von unten Auf Anfrage.

Conexión por abajo bajo pedido.

Гидравлическое соединение снизу выполняется по запросу.

p./S. 364

B

Derecha, Право

C

50 mm I = 50 mm

D

cod. 101094 - 101094CR

cod. 10101934 - 10101934CR

cod. C409BI - C409CR

cod. 10102034 - 10102034CR

cod. 101095 - 101095CR

p./S. 400

p./S. 390

p./S. 394

p./S. 390

p./S. 401

342
