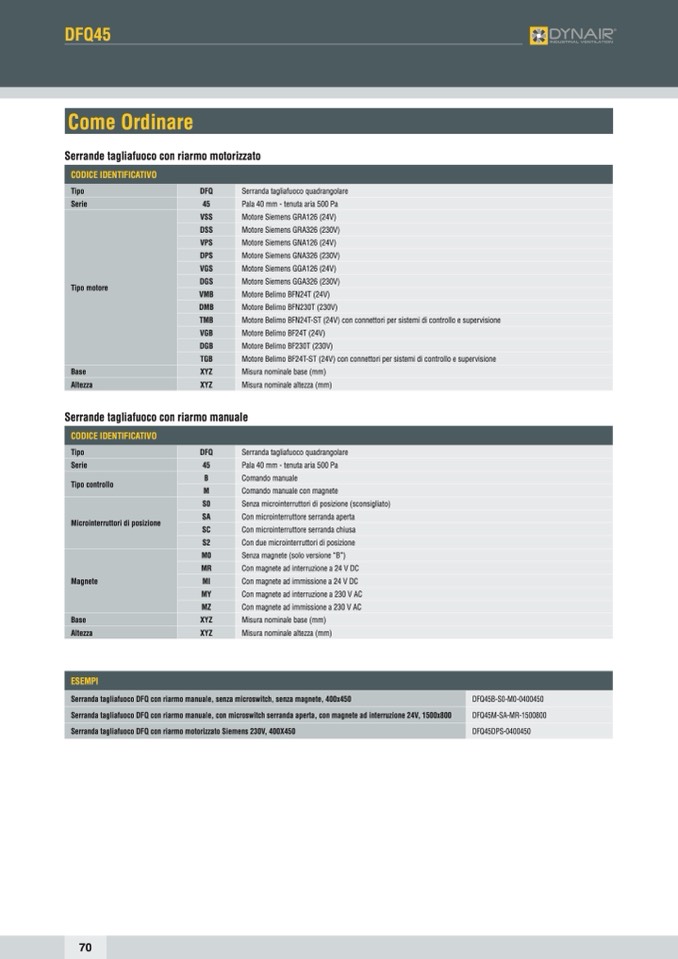

DFQ45

Come Ordinare

Serrande tagliafuoco con riarmo motorizzato

CODICE IDENTIFICATIVO

Tipo

DFQ

Serranda tagliafuoco quadrangolare

Serie

45

Pala 40 mm - tenuta aria 500 Pa

Tipo motore

VSS

Motore Siemens GRA126 (24V)

DSS

Motore Siemens GRA326 (230V)

VPS

Motore Siemens GNA126 (24V)

DPS

Motore Siemens GNA326 (230V)

VGS

Motore Siemens GGA126 (24V)

DGS

Motore Siemens GGA326 (230V)

VMB

Motore Belimo BFN24T (24V)

DMB

Motore Belimo BFN230T (230V)

TMB

Motore Belimo BFN24T-ST (24V) con connettori per sistemi di controllo e supervisione

VGB

Motore Belimo BF24T (24V)

DGB

Motore Belimo BF230T (230V)

TGB

Motore Belimo BF24T-ST (24V) con connettori per sistemi di controllo e supervisione

Base XYZ

Misura nominale base (mm)

Altezza XYZ

Misura nominale altezza (mm)

Serrande tagliafuoco con riarmo manuale

CODICE IDENTIFICATIVO

Tipo

DFQ

Serranda tagliafuoco quadrangolare

Serie

45

Pala 40 mm - tenuta aria 500 Pa

Tipo controllo

B

Comando manuale

M

Comando manuale con magnete

Microinterruttori di posizione

S0

Senza microinterruttori di posizione (sconsigliato)

SA

Con microinterruttore serranda aperta

SC

Con microinterruttore serranda chiusa

S2

Con due microinterruttori di posizione

Magnete

M0

Senza magnete (solo versione “B”)

MR

Con magnete ad interruzione a 24 V DC

MI

Con magnete ad immissione a 24 V DC

MY

Con magnete ad interruzione a 230 V AC

MZ

Con magnete ad immissione a 230 V AC

Base XYZ

Misura nominale base (mm)

Altezza XYZ

Misura nominale altezza (mm)

ESEMPI

Serranda tagliafuoco DFQ con riarmo manuale, senza microswitch, senza magnete, 400x450

DFQ45B-S0-M0-0400450

Serranda tagliafuoco DFQ con riarmo manuale, con microswitch serranda aperta, con magnete ad interruzione 24V, 1500x800

DFQ45M-SA-MR-1500800

Serranda tagliafuoco DFQ con riarmo motorizzato Siemens 230V, 400X450

DFQ45DPS-0400450

70
