DFQ45

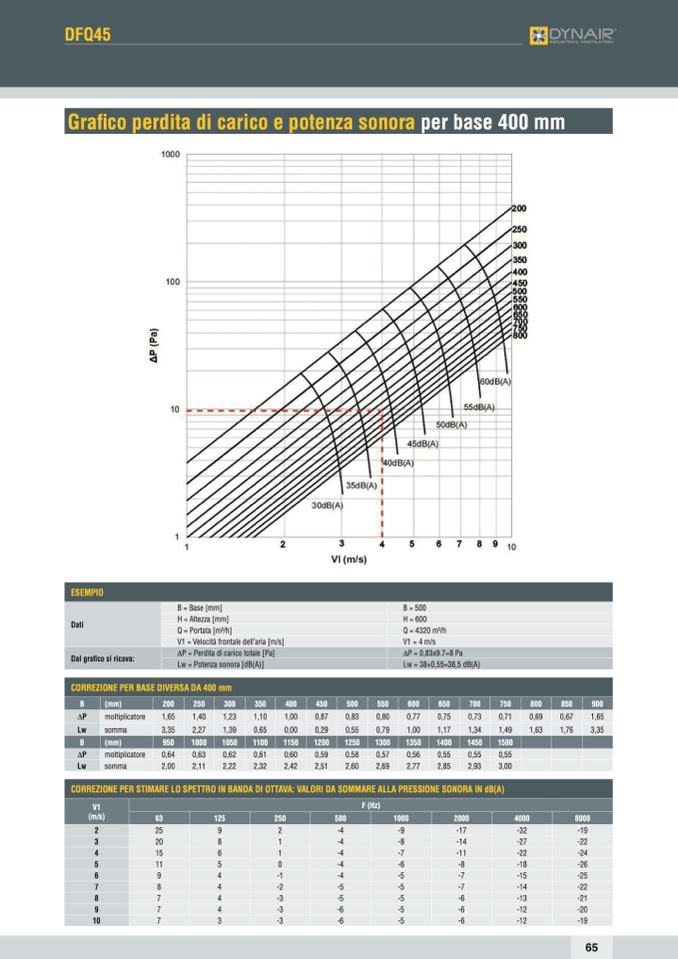

Grafico perdita di carico e potenza sonora per base 400 mm
ESEMPIO
Dati
B = Base [mm]
B = 500
H = Altezza [mm]
H = 600
Q = Portata [m3/h]
Q = 4320 m3/h
V1 = Velocità frontale dell’aria [m/s]
V1 = 4 m/s
Dal grafico si ricava:
∆P = Perdita di carico totale [Pa]
∆P = 0,83x9.7=8 Pa
Lw = Potenza sonora [dB(A)]
Lw = 38+0,55=38,5 dB(A)
CORREZIONE PER BASE DIVERSA DA 400 mm
B
∆P
Lw
(mm)
moltiplicatore
somma
200
1,65
3,35
250
1,40
2,27
300
1,23
1,39
350
1,10
0,65
400
1,00
0,00
450
0,87
0,29
500
0,83
0,55
550
0,80
0,79
600
0,77
1,00
650
0,75
1,17
700
0,73
1,34
750
0,71
1,49
800
0,69
1,63
850
0,67
1,76
900
1,65
3,35
B
∆P
Lw
(mm)
moltiplicatore
somma
950
0,64
2,00
1000
0,63
2,11
1050
0,62
2,22
1100
0,61
2,32
1150
0,60
2,42
1200
0,59
2,51
1250
0,58
2,60
1300
0,57
2,69
1350
0,56
2,77
1400
0,55
2,85
1450
0,55
2,93
1500
0,55
3,00
CORREZIONE PER STIMARE LO SPETTRO IN BANDA DI OTTAVA: VALORI DA SOMMARE ALLA PRESSIONE SONORA IN dB(A)
V1
(m/s)
F (Hz)
63 125
250
500
1000
2000
4000
8000
2
25 9
2
-4
-9
-17
-32
-19
3
20 8
1
-4
-8
-14
-27
-22
4 15 6
1 -4
-7 -11
-22
-24
5
11 5
0
-4
-6
-8
-18
-26
6 9 4
-1 -4
-5 -7
-15
-25
7
8 4
-2
-5
-5
-7
-14
-22
8
7 4
-3
-5
-5
-6
-13
-21
9 7 4
-3 -6
-5 -6
-12
-20
10
7 3
-3
-6
-5
-6
-12
-19
