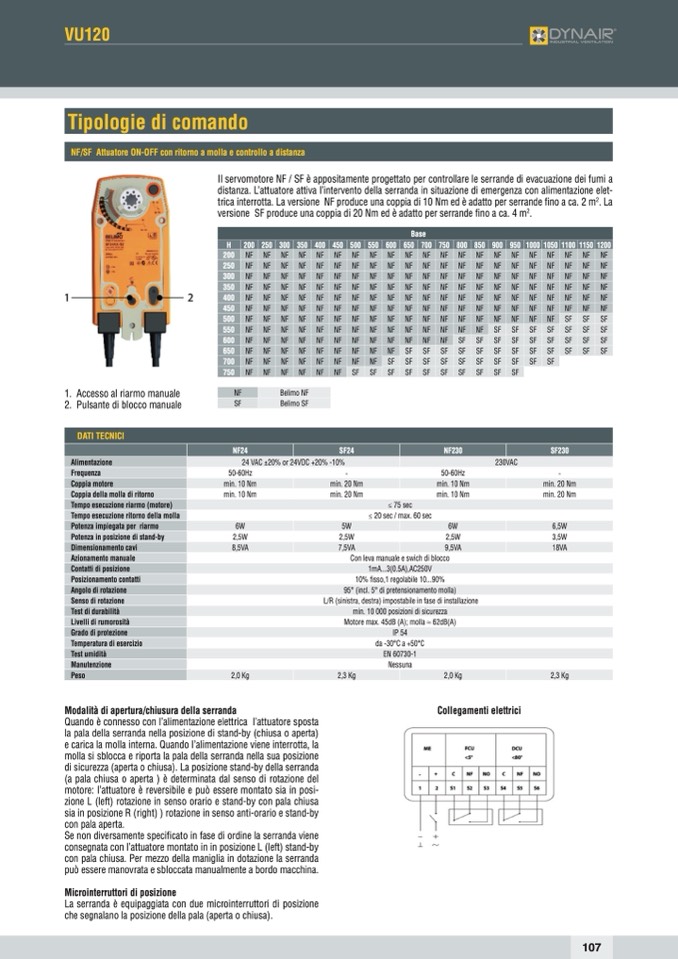

VU120

Tipologie di comando

NF/SF Attuatore ON-OFF con ritorno a molla e controllo a distanza

Il servomotore NF / SF è appositamente progettato per controllare le serrande di evacuazione dei fumi a

distanza. L’attuatore attiva l’intervento della serranda in situazione di emergenza con alimentazione elet-

trica interrotta. La versione NF produce una coppia di 10 Nm ed è adatto per serrande fino a ca. 2 m

2

. La

versione SF produce una coppia di 20 Nm ed è adatto per serrande fino a ca. 4 m

2

.

Base

H

200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200

200 NF NF NF NF NF NF NF NF NF NF NF NF NF

250 NF NF NF NF NF NF NF NF NF NF NF NF NF

300 NF NF NF NF NF NF NF NF NF NF NF NF NF

350 NF NF NF NF NF NF NF NF NF NF NF NF NF

400 NF NF NF NF NF NF NF NF NF NF NF NF NF

NF NF NF

NF NF NF

NF NF NF

NF NF NF

NF NF NF

NF NF

NF NF

NF NF

NF NF

NF NF

NF NF NF

NF NF NF

NF NF NF

NF NF NF

NF NF NF

450 NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF

500 NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF NF SF SF SF

550 NF NF NF NF NF NF NF NF NF NF NF NF NF NF SF SF SF SF SF SF SF

600 NF NF NF NF NF NF NF NF NF NF NF NF SF SF SF SF SF SF SF SF SF

650 NF NF NF NF NF NF NF NF NF SF SF SF SF SF SF SF SF SF SF SF SF

700 NF NF NF NF NF NF NF NF SF SF SF SF SF SF SF SF SF SF

750 NF NF NF NF NF NF SF SF SF SF SF SF SF SF SF SF

1. Accesso al riarmo manuale

2. Pulsante di blocco manuale

DATI TECNICI

NF

SF

NF24

Belimo NF

Belimo SF

SF24

NF230

SF230

-

min. 20 Nm

min. 20 Nm

6,5W

3,5W

18VA

2,3 Kg

Alimentazione

Frequenza

50-60Hz

-

50-60Hz

230VAC

24 VAC ±20% or 24VDC +20% -10%

Coppia motore

Coppia della molla di ritorno

Tempo esecuzione riarmo (motore)

Tempo esecuzione ritorno della molla

Potenza impiegata per riarmo

Potenza in posizione di stand-by

Dimensionamento cavi

Azionamento manuale

Contatti di posizione

Posizionamento contatti

Angolo di rotazione

Senso di rotazione

Test di durabilità

Livelli di rumorosità

Grado di protezione

Temperatura di esercizio

Test umidità

Manutenzione

Peso

min. 10 Nm

min. 10 Nm

6W

2,5W

8,5VA

2,0 Kg

min. 20 Nm

min. 20 Nm

5W

2,5W

7,5VA

≤ 75 sec

≤ 20 sec / max. 60 sec

min. 10 Nm

min. 10 Nm

6W

2,5W

9,5VA

Con leva manuale e swich di blocco

1mA...3(0.5A),AC250V

10% fisso,1 regolabile 10...90%

95° (incl. 5° di pretensionamento molla)

L/R (sinistra, destra) impostabile in fase di installazione

min. 10 000 posizioni di sicurezza

Motore max. 45dB (A); molla ≈ 62dB(A)

IP 54

da -30°C a +50°C

EN 60730-1

Nessuna

Modalità di apertura/chiusura della serranda

Quando è connesso con l’alimentazione elettrica l’attuatore sposta

la pala della serranda nella posizione di stand-by (chiusa o aperta)

e carica la molla interna. Quando l’alimentazione viene interrotta, la

molla si sblocca e riporta la pala della serranda nella sua posizione

di sicurezza (aperta o chiusa). La posizione stand-by della serranda

(a pala chiusa o aperta ) è determinata dal senso di rotazione del

motore: l’attuatore

è reversibile e può essere montato sia in posi-

zione L (left) rotazione in senso orario e stand-by con pala chiusa

sia in posizione R (right) ) rotazione in senso anti-orario e stand-by

con pala aperta.

Se non diversamente specificato in fase di ordine la serranda viene

consegnata con l’attuatore montato in in posizione L (left) stand-by

con pala chiusa. Per mezzo della maniglia in dotazione la serranda

può essere manovrata e sbloccata manualmente a bordo macchina.

Microinterruttori di posizione

La serranda è equipaggiata con due microinterruttori di posizione

che segnalano la posizione della pala (aperta o chiusa).

Collegamenti elettrici

2,3 Kg

2,0 Kg

107
