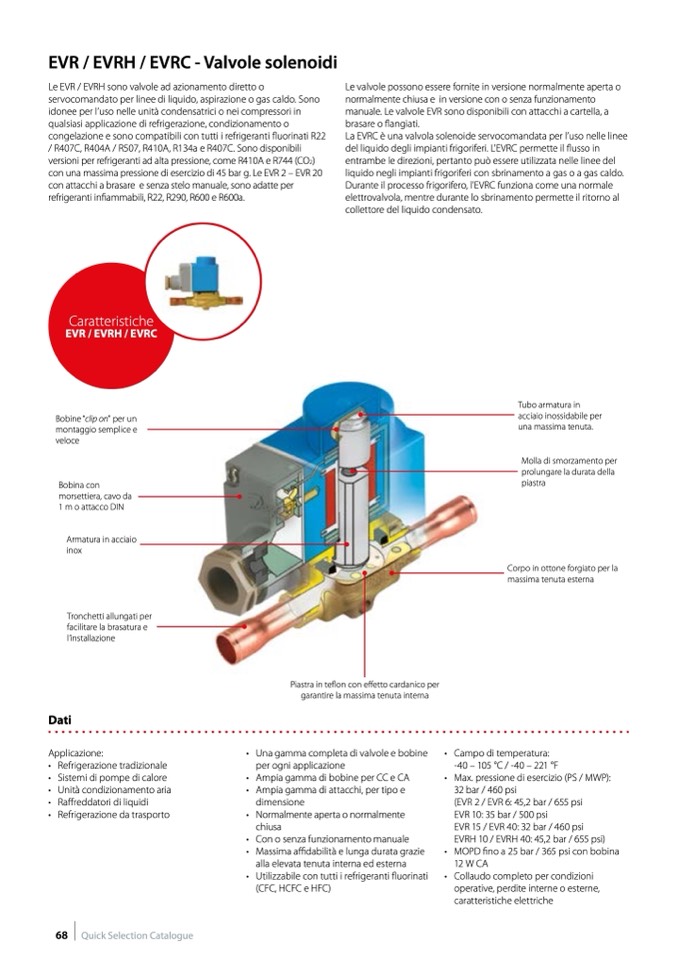

EVR / EVRH / EVRC - Valvole solenoidi
Le EVR / EVRH sono valvole ad azionamento diretto o
servocomandato per linee di liquido, aspirazione o gas caldo. Sono
idonee per l’uso nelle unità condensatrici o nei compressori in
qualsiasi applicazione di refrigerazione, condizionamento o
congelazione e sono compatibili con tutti i refrigeranti fluorinati R22
/ R407C, R404A / R507, R410A, R134a e R407C. Sono disponibili
versioni per refrigeranti ad alta pressione, come R410A e R744 (CO
2
)
Le valvole possono essere fornite in versione normalmente aperta o
normalmente chiusa e in versione con o senza funzionamento
manuale. Le valvole EVR sono disponibili con attacchi a cartella, a
brasare o flangiati.
La EVRC è una valvola solenoide servocomandata per l’uso nelle linee
del liquido degli impianti frigoriferi. L'EVRC permette il flusso in
entrambe le direzioni, pertanto può essere utilizzata nelle linee del
liquido negli impianti frigoriferi con sbrinamento a gas o a gas caldo.
Durante il processo frigorifero, l'EVRC funziona come una normale
elettrovalvola, mentre durante lo sbrinamento permette il ritorno al
collettore del liquido condensato.
con una massima pressione di esercizio di 45 bar g.
con attacchi a brasare e senza stelo manuale, sono
refrigeranti infiammabili, R22, R290, R600 e R600a.
LeEVR2–EVR20
adatte per
Caratteristiche
EVR / EVRH / EVRC
Bobine “clip on" per un
montaggio semplice e
veloce
Bobina con
morsettiera, cavo da
1 m o attacco DIN
Armatura in acciaio
inox
Tronchetti allungati per
facilitare la brasatura e
l’installazione
Dati
Applicazione:
• Refrigerazione tradizionale
• Sistemi di pompe di calore
• Unità condizionamento aria
• Raffreddatori di liquidi
• Refrigerazione da trasporto
Tubo armatura in
acciaio inossidabile per
una massima tenuta.
Molla di smorzamento per
prolungare la durata della
piastra
Corpo in ottone forgiato per la
massima tenuta esterna
•
•
•
•
•
•
•
Piastra in teflon con effetto cardanico per
garantire la massima tenuta interna
Una gamma completa di valvole e bobine
per ogni applicazione
Ampia gamma di bobine per CC e CA
Ampia gamma di attacchi, per tipo e
dimensione
Normalmente aperta o normalmente
chiusa
Con o senza funzionamento manuale
Massima affidabilità e lunga durata grazie
alla elevata tenuta interna ed esterna
Utilizzabile con tutti i refrigeranti fluorinati
(CFC, HCFC e HFC)
• Campo di temperatura:
-40 – 105 °C / -40 – 221 °F
• Max. pressione di esercizio (PS / MWP):
32 bar / 460 psi
(EVR 2 / EVR 6: 45,2 bar / 655 psi
EVR 10: 35 bar / 500 psi
EVR 15 / EVR 40: 32 bar / 460 psi
EVRH 10 / EVRH 40: 45,2 bar / 655 psi)
• MOPD fino a 25 bar / 365 psi con bobina
12 W CA
• Collaudo completo per condizioni
operative, perdite interne o esterne,
caratteristiche elettriche
