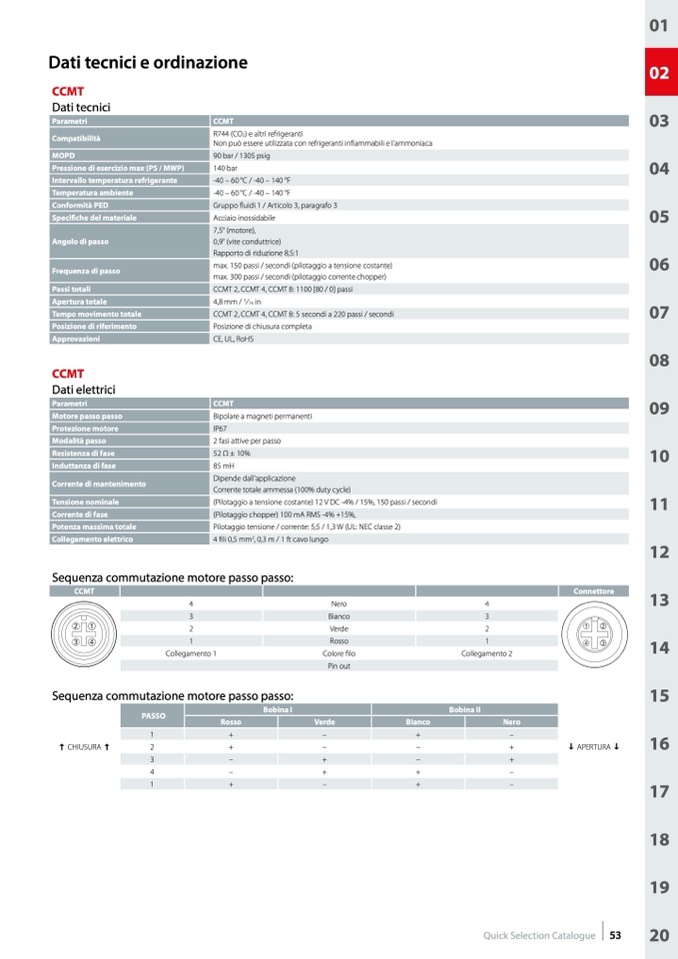

Dati tecnici e ordinazione
CCMT
Dati tecnici
Parametri
CCMT
Compatibilità
R744 (CO
2
) e altri refrigeranti
Non può essere utilizzata con refrigeranti infiammabili e l’ammoniaca
MOPD
90 bar / 1305 psig
Pressione di esercizio max (PS / MWP)
140 bar
Intervallo temperatura refrigerante
-40 – 60 °C / -40 – 140 °F
Temperatura ambiente
-40 – 60 °C / -40 – 140 °F
Conformità PED
Gruppo fluidi 1 / Articolo 3, paragrafo 3
Specifiche del materiale
Acciaio inossidabile
Angolo di passo
7,5° (motore),
0,9° (vite conduttrice)
Rapporto di riduzione 8,5:1
Frequenza di passo
max. 150 passi / secondi (pilotaggio a tensione costante)
max. 300 passi / secondi (pilotaggio corrente chopper)
Passi totali
CCMT 2, CCMT 4, CCMT 8: 1100 [80 / 0] passi
Apertura totale
4,8 mm /
3
⁄
16
in
Tempo movimento totale
CCMT 2, CCMT 4, CCMT 8: 5 secondi a 220 passi / secondi
Posizione di riferimento
Posizione di chiusura completa
Approvazioni
CE, UL, RoHS
CCMT
Dati elettrici
Parametri
CCMT
Motore passo passo
Bipolare a magneti permanenti
Protezione motore
IP67
Modalità passo
2 fasi attive per passo
Resistenza di fase
52 Ω ± 10%
Induttanza di fase
85 mH
Corrente di mantenimento
Dipende dall’applicazione
Corrente totale ammessa (100% duty cycle)
Tensione nominale
(Pilotaggio a tensione costante) 12 V DC -4% / 15%, 150 passi / secondi
Corrente di fase
(Pilotaggio chopper) 100 mA RMS -4% +15%,
Potenza massima totale
Pilotaggio tensione / corrente: 5,5 / 1,3 W (UL: NEC classe 2)
Collegamento elettrico
4 fili 0,5 mm
2
, 0,3 m / 1 ft cavo lungo
Sequenza commutazione motore passo passo:
CCMT
Connettore
Collegamento 1
Colore filo
Collegamento 2
Pin out
4
Nero
4
3
Bianco
3
2
Verde
2
1
Rosso
1
Sequenza commutazione motore passo passo:
↑ CHIUSURA ↑
PASSO
Bobina I
Bobina II
↓ APERTURA ↓
Rosso
Verde
Bianco
Nero
1
+
–
+
–
2
+
–
–
+
3
–
+
–
+
4
–
+
+
–
1
+
–
+
–
