Nomenclatura e Dimensione

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Applicazione:

H: alta temperatura /

condizionamento aria

Altre caratteristiche

Famiglia:

C: Scroll per applicazioni commerciali leggere

R: Scroll per applicazioni residenziali

(nuova piattaforma)

L: Scroll per applicazioni commerciali leggere

(nuova piattaforma)

Refrigeranti e lubricanti:

M: LR22, lubricante con alchilbenzene

P: R407C, lubricante PVE

H: R410A, lubricante PVE

J: R410A, lubricante PVE

Capacità nominale:

in migliaia di Btu/h a 60 HZ, condizioni ARI

Variazione modelli:

T: design ottimizzato per 7,2 / 54,4 °C

U: design robusto ottimizzato per 7,2 / 37,8 °C

Spia

dell'olio

Nessuno

Filettato

Nessuno

Equalizz.

olio

Nessuno

Nessuno

Brasato

Scarico

olio

Nessuno

Nessuno

Nessuno

Orifizio

manometro

LP

Nessuno

Nessuno

Nessuno

Orifizio

equalizz. gas

Nessuno

Nessuno

Brasato

Modello

Dimensioni

Motore

Caratteristiche

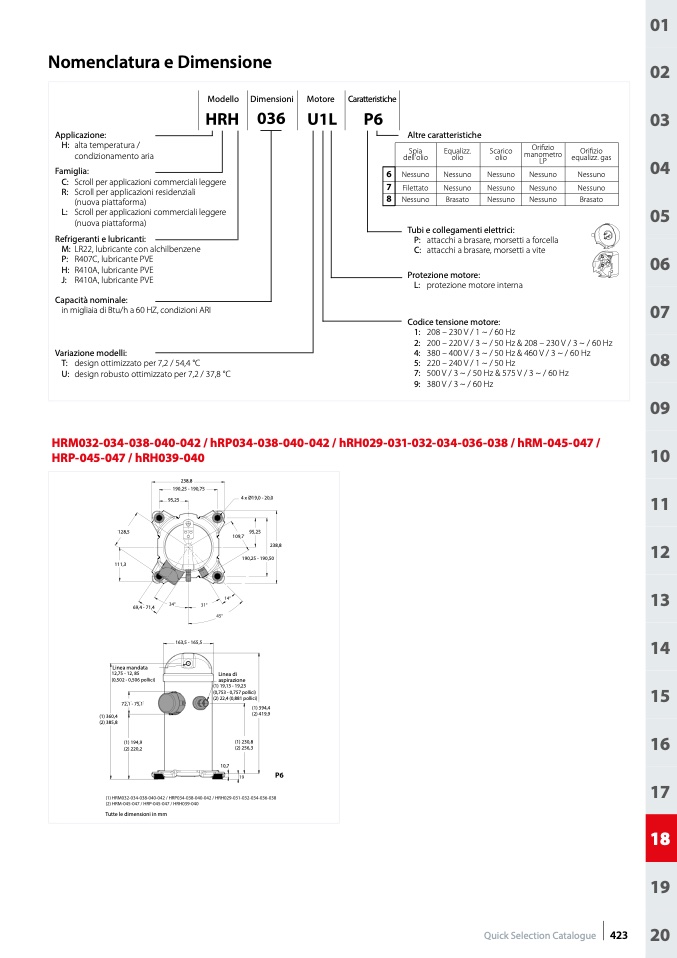

HRM032-034-038-040-042 / hRP034-038-040-042 / hRH029-031-032-034-036-038 / hRM-045-047 /

HRP-045-047 / hRH039-040

128,5

111,3

69,4 - 71,4

Linea mandata

12,75 - 12, 85

(0,502 - 0,506 pollici)

238,8

190,25 - 190,75

95,25

163,5 - 165,5

4 x Ø19,0 - 20,0

95,25

72,1 - 75,1

(1) 360,4

(2) 385,8

Tutte le dimensioni in mm

(1) 194,9

(2) 220,2

109,7

190,25 - 190,50

Linea di

aspirazione

(1) 19,13 - 19,23

(0,753 - 0,757 pollici)

(2) 22,4 (0,881 pollici)

(1) 394,4

(2) 419,9

(1) 230,8

(2) 256,3

10,7

238,8

Tubi e collegamenti elettrici:

P: attacchi a brasare, morsetti a forcella

C: attacchi a brasare, morsetti a vite

Protezione motore:

L: protezione motore interna

Codice tensione motore:

1: 208 – 230 V / 1 ~ / 60 Hz

2: 200 – 220 V / 3 ~ / 50 Hz & 208 – 230 V / 3 ~ / 60 Hz

4: 380 – 400 V / 3 ~ / 50 Hz & 460 V / 3 ~ / 60 Hz

5: 220 – 240 V / 1 ~ / 50 Hz

7: 500 V / 3 ~ / 50 Hz & 575 V / 3 ~ / 60 Hz

9: 380 V / 3 ~ / 60 Hz
