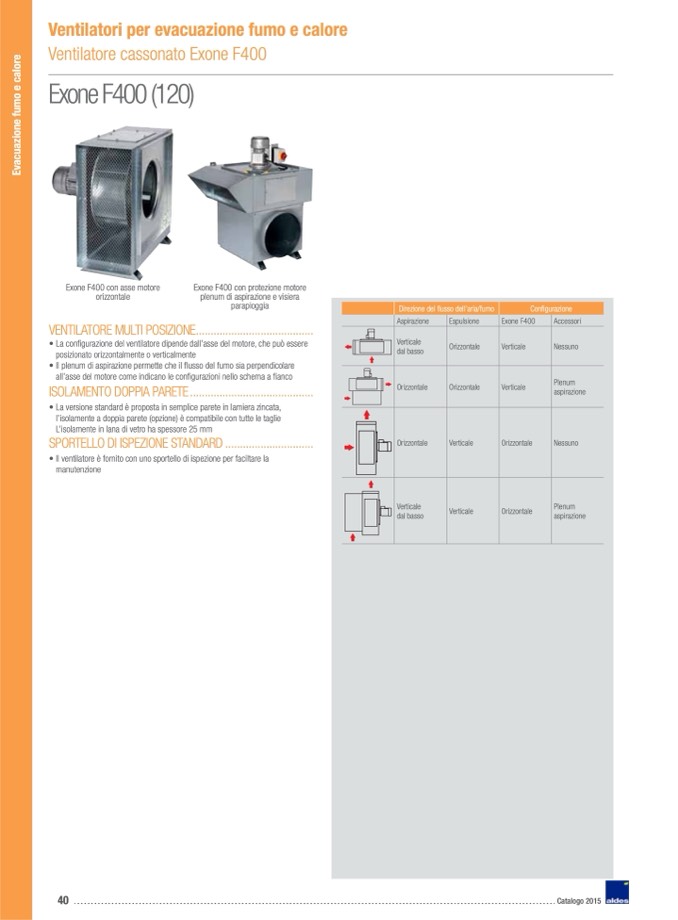

Ventilatori per evacuazione fumo e calore

Ventilatore cassonato Exone F400

Exone F400 (120)

Exone F400 con asse motore

Exone F400 con protezione motore

orizzontale

plenum di aspirazione e visiera

parapioggia

VENTILATORE MULTI POSIZIONE........................................

� La configurazione del ventilatore dipende dall’asse del motore, che può essere

posizionato orizzontalmente o verticalmente

� Il plenum di aspirazione permette che il flusso del fumo sia perpendicolare

all’asse del motore come indicano le configurazioni nello schema a fianco

ISOLAMENTO DOPPIA PARETE ..........................................

� La versione standard

è proposta in semplice parete in lamiera zincata,

l’isolamente a doppia parete (opzione) è compatibile con tutte le taglie

L’isolamente in lana di vetro ha spessore 25 mm

SPORTELLO DI ISPEZIONE STANDARD ..............................

� Il ventilatore è fornito con uno sportello di ispezione per faciltare la

manutenzione

Direzione del flusso dell’aria/fumo

Configurazione

Aspirazione

Espulsione

Exone F400

Accessori

Nessuno

Plenum

aspirazione

Nessuno

Plenum

aspirazione

Verticale

dal basso

Orizzontale

Verticale

Orizzontale

Orizzontale

Verticale

Orizzontale

Verticale

Orizzontale

Verticale

dal basso

Verticale

Orizzontale

40

Catalogo 2015
