Art.
101

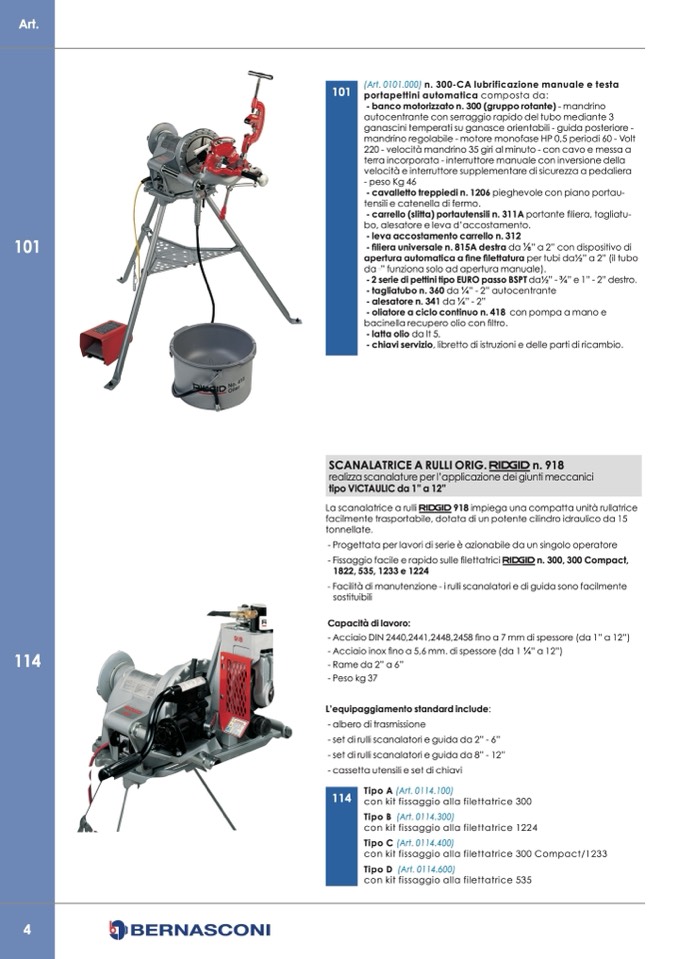

(Art. 0101.000) n. 300-CA lubrificazione manuale e testa
portapettini automatica composta da:
- banco motorizzato n. 300 (gruppo rotante) - mandrino
autocentrante con serraggio rapido del tubo mediante 3
ganascini temperati su ganasce orientabili - guida posteriore -
mandrino regolabile - motore monofase HP 0,5 periodi 60 - Volt
220 - velocità mandrino 35 giri al minuto - con cavo e messa a
terra incorporata - interruttore manuale con inversione della
velocità e interruttore supplementare di sicurezza a pedaliera
-pesoKg46
- cavalletto treppiedi n. 1206 pieghevole con piano portau-
tensili e catenella di fermo.
- carrello (slitta) portautensili n. 311A portante filiera, tagliatu-
bo, alesatore e leva d’accostamento.
- leva accostamento carrello n. 312
- filiera universale n. 815A destra da 1⁄8” a 2” con dispositivo di
apertura automatica a fine filettatura per tubi da1⁄2” a 2” (il tubo
da
3⁄8
”funzionasoloadaperturamanuale).
- 2 serie di pettini tipo EURO passo BSPT da1⁄2” - 3⁄4” e 1” - 2” destro.
- tagliatubo n. 360 da 1⁄4” - 2” autocentrante
- alesatore n. 341 da 1⁄4” - 2”
- oliatore a ciclo continuo n. 418 con pompa a mano e
bacinella recupero olio con filtro.
- latta olio da lt 5.
- chiavi servizio, libretto di istruzioni e delle parti di ricambio.
SCANALATRICE A RULLI ORIG.
D
n. 918
realizza scanalature per l’applicazione dei giunti meccanici
tipo VICTAULIC da 1” a 12”
La scanalatrice a rulli
D
918 impiega una compatta unità rullatrice
facilmente trasportabile, dotata di un potente cilindro idraulico da 15
tonnellate.
- Progettata per lavori di serie è azionabile da un singolo operatore
- Fissaggio facile e rapido sulle filettatrici
D
n. 300, 300 Compact,
: 1822,535,1233e1224
- Facilità di manutenzione - i rulli scanalatori e di guida sono facilmente
: sostituibili
Capacità di lavoro:
- Acciaio DIN 2440,2441,2448,2458 fino a 7 mm di spessore (da 1” a 12”)
- Acciaio inox fino a 5,6 mm. di spessore (da 1 1⁄4” a 12”)
-Rameda2”a6”
-Pesokg37
L’equipaggiamento standard include:
- albero di trasmissione
- set di rulli scanalatori e guida da 2” - 6”
- set di rulli scanalatori e guida da 8” - 12”
- cassetta utensili e set di chiavi
Tipo A (Art. 0114.100)
con kit fissaggio alla filettatrice 300
Tipo B (Art. 0114.300)
con kit fissaggio alla filettatrice 1224
Tipo C (Art. 0114.400)
con kit fissaggio alla filettatrice 300 Compact/1233
Tipo D (Art. 0114.600)
con kit fissaggio alla filettatrice 535
114
101
114
4
