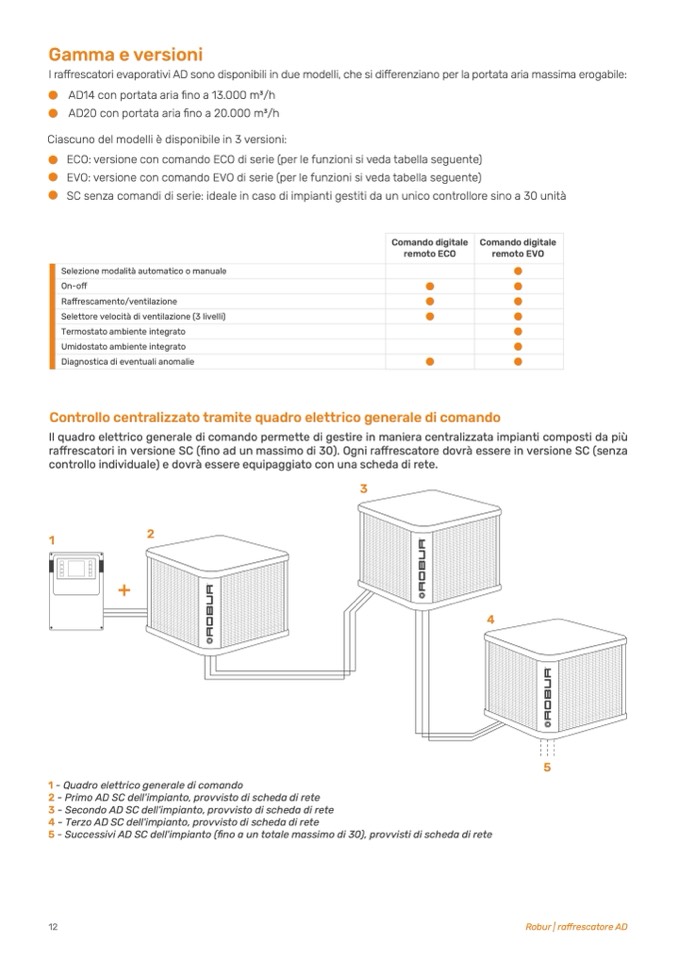

Gamma e versioni

I raffrescatori evaporativi AD sono disponibili in due modelli, che si differenziano per la portata aria massima erogabile:

AD14 con portata aria fino a 13.000 m3/h

AD20 con portata aria fino a 20.000 m3/h

Ciascuno del modelli è disponibile in 3 versioni:

ECO: versione con comando ECO di serie (per le funzioni si veda tabella seguente)

EVO: versione con comando EVO di serie (per le funzioni si veda tabella seguente)

SC senza comandi di serie: ideale in caso di impianti gestiti da un unico controllore sino a 30 unità

Selezione modalità automatico o manuale

On-off

Raffrescamento/ventilazione

Selettore velocità di ventilazione (3 livelli)

Termostato ambiente integrato

Umidostato ambiente integrato

Diagnostica di eventuali anomalie

Comando digitale

remoto ECO

Comando digitale

remoto EVO

Controllo centralizzato tramite quadro elettrico generale di comando

Il quadro elettrico generale di comando permette di gestire in maniera centralizzata impianti composti da più

raffrescatori in versione SC (fino ad un massimo di 30). Ogni raffrescatore dovrà essere in versione SC (senza

controllo individuale) e dovrà essere equipaggiato con una scheda di rete.

3

1

2

4

1 - Quadro elettrico generale di comando

2 - Primo AD SC dell'impianto, provvisto di scheda di rete

3 - Secondo AD SC dell'impianto, provvisto di scheda di rete

4 - Terzo AD SC dell'impianto, provvisto di scheda di rete

5 - Successivi AD SC dell'impianto (fino a un totale massimo di 30), provvisti di scheda di rete

12
