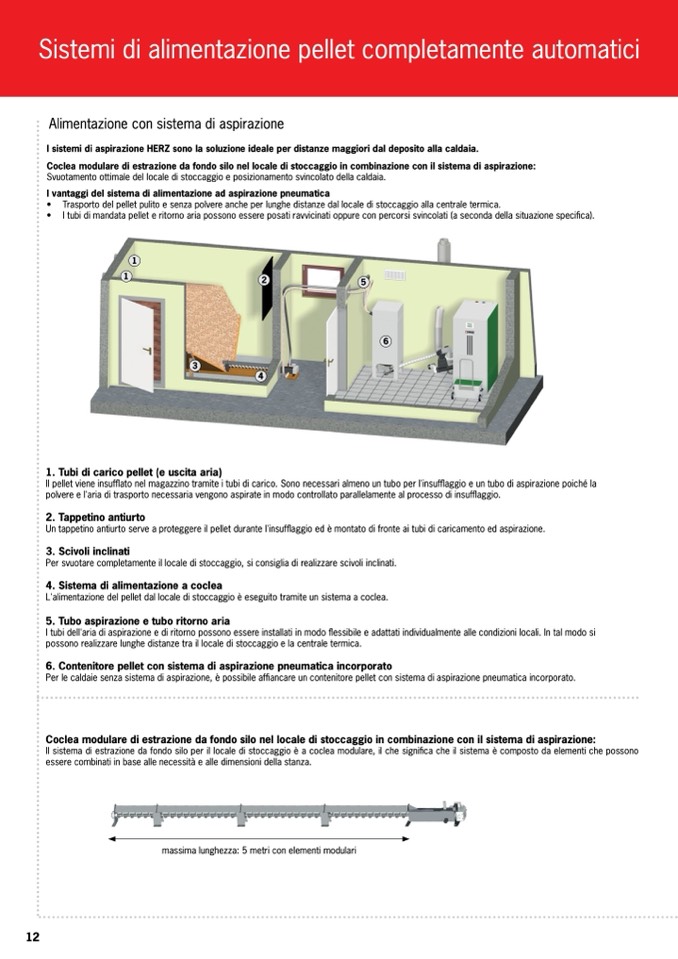

Sistemi di alimentazione pellet completamente automatici

Alimentazione con sistema di aspirazione

I sistemi di aspirazione HERZ sono la soluzione ideale per distanze maggiori dal deposito alla caldaia.

Coclea modulare di estrazione da fondo silo nel locale di stoccaggio in combinazione con il sistema di aspirazione:

Svuotamento ottimale del locale di stoccaggio e posizionamento svincolato della caldaia.

I vantaggi del sistema di alimentazione ad aspirazione pneumatica

• Trasporto del pellet pulito e senza polvere anche per lunghe distanze dal locale di stoccaggio alla centrale termica.

• I tubi di mandata pellet e ritorno aria possono essere posati ravvicinati oppure con percorsi svincolati (a seconda della situazione specifica).

1

1

2

4

5

6

1. Tubi di carico pellet (e uscita aria)

3

Il pellet viene insufflato nel magazzino tramite i tubi di carico. Sono necessari almeno un tubo per l'insufflaggio e un tubo di aspirazione poiché la

polvere e l'aria di trasporto necessaria vengono aspirate in modo controllato parallelamente al processo di insufflaggio.

2. Tappetino antiurto

Un tappetino antiurto serve a proteggere il pellet durante l'insuf

flaggio ed è montato di fronte ai tubi di caricamento ed aspirazione.

3. Scivoli inclinati

Per svuotare completamente il locale di stoccaggio, si consiglia di realizzare scivoli inclinati.

4. Sistema di alimentazione a coclea

L'alimentazione del pellet dal locale di stoccaggio è eseguito tramite un sistema a coclea.

5. Tubo aspirazione e tubo ritorno aria

I tubi dell'aria di aspirazione e di ritorno possono essere installati in modo flessibile e adattati individualmente alle condizioni locali. In tal modo si

possono realizzare lunghe distanze tra il locale di stoccaggio e la centrale termica.

6. Contenitore pellet con sistema di aspirazione pneumatica incorporato

Per le caldaie senza sistema di aspirazione, è possibile affiancare un contenitore pellet con sistema di aspirazione pneumatica incorporato.

Coclea modulare di estrazione da fondo silo nel locale di stoccaggio in combinazione con il sistema di aspirazione:

Il sistema di estrazione da fondo silo per il locale di stoccaggio è a coclea modulare, il che significa che il sistema è composto da elementi che possono

essere combinati in base alle necessità e alle dimensioni della stanza.

massima lunghezza: 5 metri con elementi modulari

12
