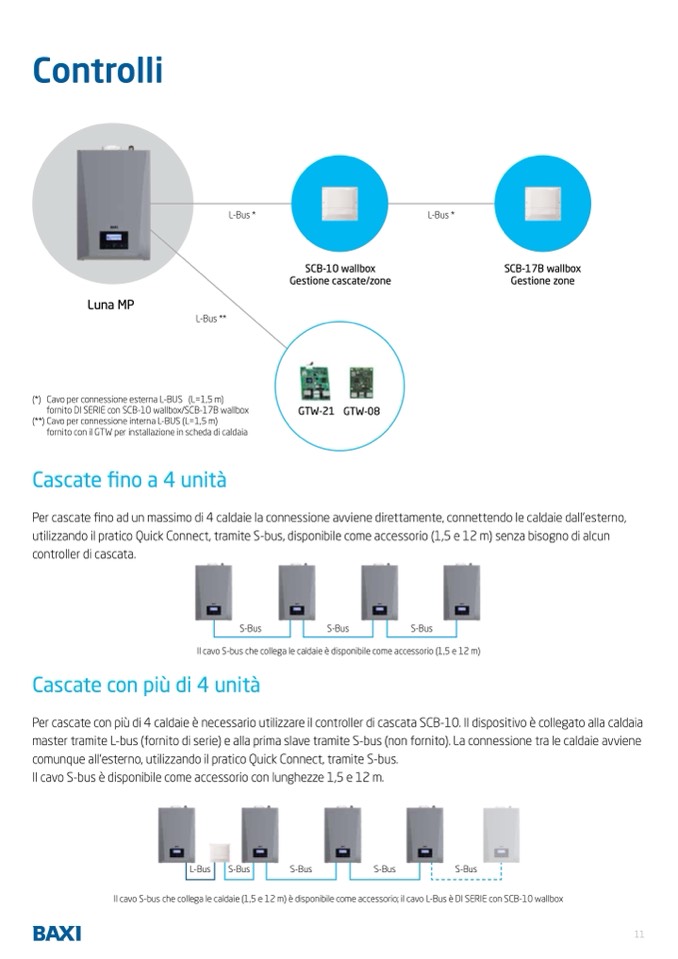

Controlli

L-Bus *

L-Bus

*

SCB-10 wallbox

Gestione cascate/zone

SCB-17B wallbox

Gestione zone

Luna MP

L-Bus *

*

(*) Cavo per connessione esterna L-BUS (L=1,5 m)

fornito DI SERIE con SCB-10 wallbox/SCB-17B wallbox

(**) Cavo per connessione interna L-BUS (L=1,5 m

)

fornito con il GTW per installazione in scheda di caldaia

GTW-21 GTW-0

8

Cascate fino a 4 unit

à

Per cascate fino ad un massimo di 4 caldaie la connessione avviene direttamente, connettendo le caldaie dall’esterno

,

utilizzando il pratico Quick Connect, tramite S-bus, disponibile come accessorio (1,5 e 12 m) senza bisogno di alcu

n

controller di cascata

.

S-Bus

S-Bus

S-Bu

s

Il cavo S-bus che collega le caldaie è disponibile come accessorio (1,5 e 12 m)

Cascate con più di 4 unità

Per cascate con più di 4 caldaie è necessario utilizzare il controller di cascata SCB-10. Il dispositivo è collegato alla caldai

a

master tramite L-bus (fornito di serie) e alla prima slave tramite S-bus (non fornito). La connessione tra le caldaie avviene

comunque all’esterno, utilizzando il pratico Quick Connect, tramite S-bus.

Il cavo S-bus è disponibile come accessorio con lunghezze 1,5 e 12 m

.

L-Bus

S-Bu

s

S-Bus

S-Bus

S-Bus

Il cavo S-bus che collega le caldaie (1,5 e 12 m) è disponibile come accessorio; il cavo L-Bus è DI SERIE con SCB-10 wallbo
