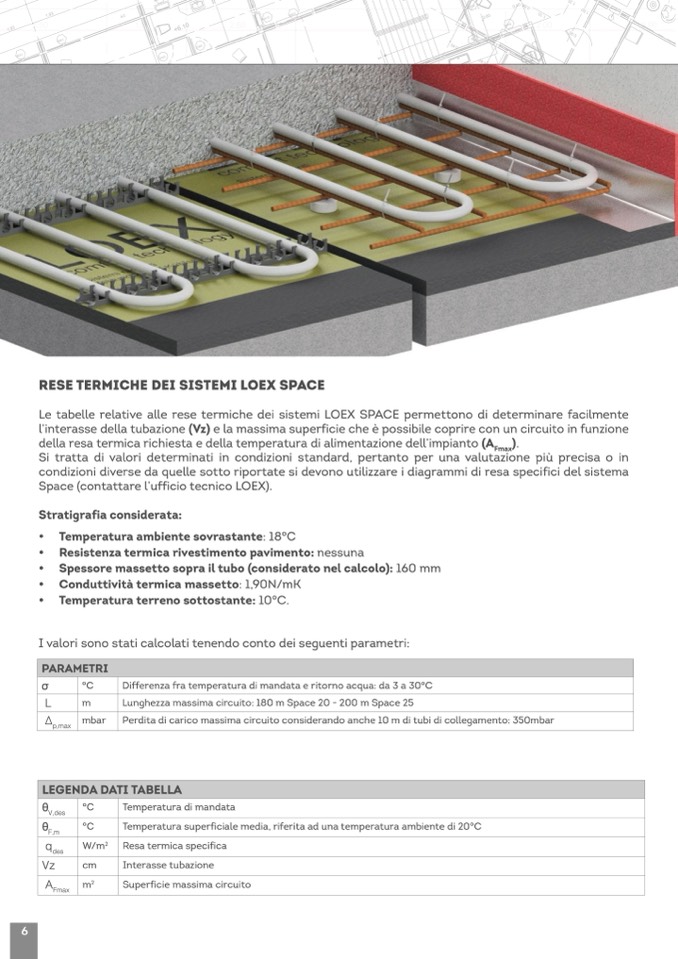

RESE TERMICHE DEI SISTEMI LOEX SPACE

Le tabelle relative alle rese termiche dei sistemi LOEX SPACE permettono di determinare facilmente

l’interasse della tubazione (Vz) e la massima superficie che è possibile coprire con un circuito in funzione

della resa termica richiesta e della temperatura di alimentazione dell’impianto (A

Fmax

).

Si tratta di valori determinati in condizioni standard, pertanto per una valutazione più precisa o in

condizioni diverse da quelle sotto riportate si devono utilizzare i diagrammi di resa specifici del sistema

Space (contattare l’ufficio tecnico LOEX).

Stratigrafia considerata:

• Temperatura ambiente sovrastante: 18°C

• Resistenza termica rivestimento pavimento: nessuna

• Spessore massetto sopra il tubo (considerato nel calcolo): 160 mm

• Conduttività termica massetto: 1,90N/mK

• Temperatura terreno sottostante: 10°C.

I valori sono stati calcolati tenendo conto dei seguenti parametri:

PARAMETRI

σ

°C

L

m

Differenza fra temperatura di mandata e ritorno acqua: da 3 a 30°C

Lunghezza massima circuito: 180 m Space 20 - 200 m Space 25

Perdita di carico massima circuito considerando anche 10 m di tubi di collegamento: 350mbar

∆

p,max

mbar

LEGENDA DATI TABELLA

θ

V,des

°C

θ

F,m

°C

q

des

W/m

2

Vz

cm

A

Fmax

m

2

Temperatura di mandata

Temperatura superficiale media, riferita ad una temperatura ambiente di 20°C

Resa termica specifica

Interasse tubazione

Superficie massima circuito
