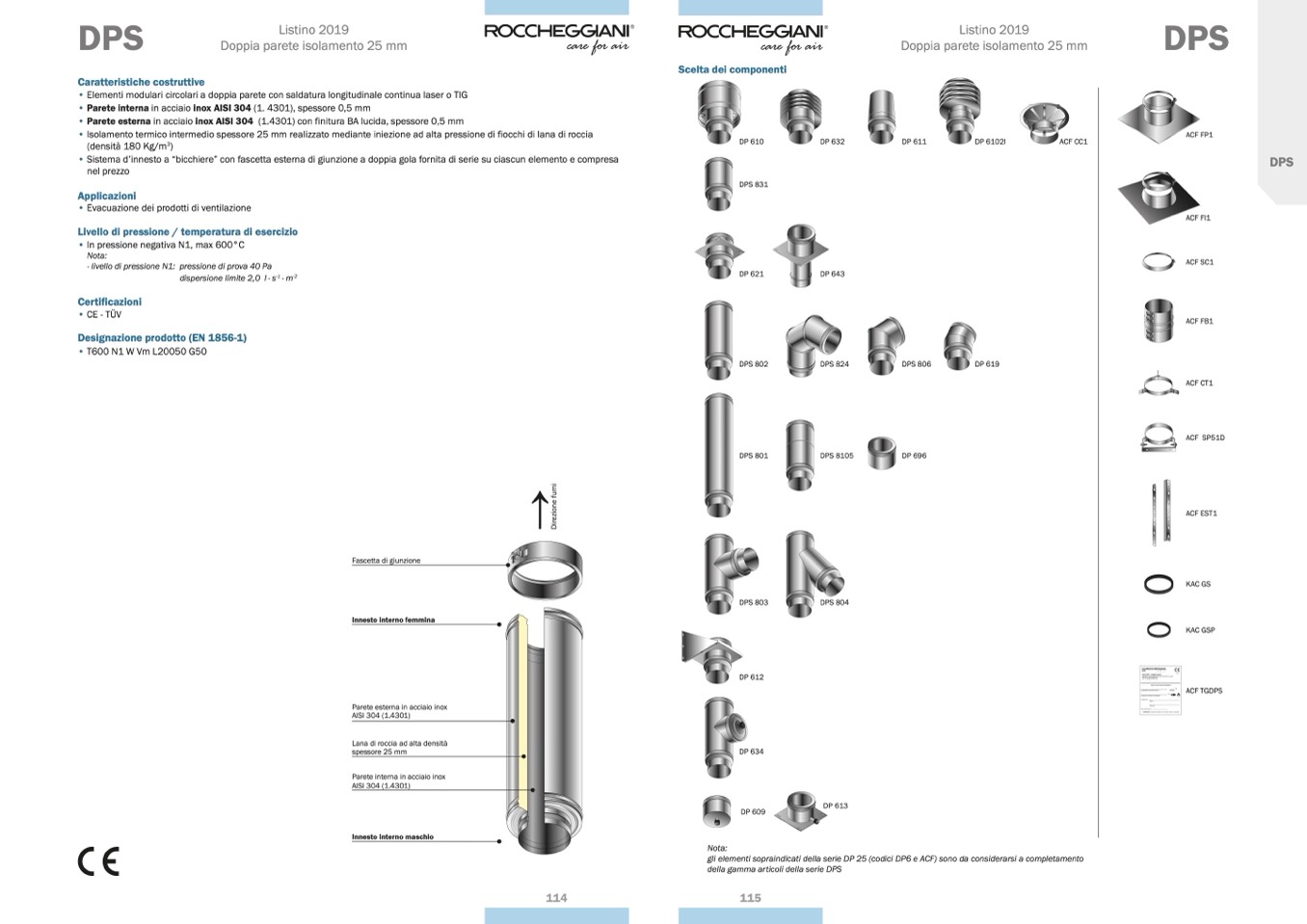

DPS

Caratteristiche costruttive

• Elementi modulari circolari a doppia parete con saldatura longitudinale continua laser o TIG

• Parete interna in acciaio inox AISI 304 (1. 4301), spessore 0,5 mm

• Parete esterna in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,5 mm

• Isolamento termico intermedio spessore 25 mm realizzato mediante iniezione ad alta pressione di fiocchi di lana di roccia

(densità 180 Kg/m

3

)

• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione a doppia gola fornita di serie su ciascun elemento e compresa

DPS

ACF FP1

ACF FI1

ACF SC1

ACF FB1

ACF CT1

ACF SP51D

ACF EST1

KAC GS

KAC GSP

ACF TGDPS

nel prezzo

Applicazioni

• Evacuazione dei prodotti di ventilazione

Livello di pressione / temperatura di esercizio

• In pressione negativa N1, max 600°C

Nota:

- livello di pressione N1: pressione di prova 40 Pa

dispersione limite 2,0 l · s

-1

· m

-2

Certificazioni

• CE - TÜV

Designazione prodotto (EN 1856-1)

• T600 N1 W Vm L20050 G50

DPS

Listino 2019

Doppia parete isolamento 25 mm

Listino 2019

Doppia parete isolamento 25 mm

Fascetta di giunzione

Innesto interno femmina

Parete esterna in acciaio inox

AISI 304 (1.4301)

Lana di roccia ad alta densità

spessore 25 mm

Parete interna in acciaio inox

AISI 304 (1.4301)

DPS 803

DP 612

DP 634

DP 609

DPS 804

Innesto interno maschio

114

115

Scelta dei componenti

DP 610

DPS 831

DP 621

DPS 802

DPS 801

DP 632

DP 643

DPS 824

DPS 8105

DP 611

DP 6102I

ACF CC1

DP 613

Nota:

gli elementi sopraindicati della serie DP 25 (codici DP6 e ACF) sono da considerarsi a completamento

della gamma articoli della serie DPS

DPS 806

DP 696

DP 619

D

i

r

e

z

i

o

n

e

f

u

m

i

Serie DPS – Doppia parete

0036

SISTEMA CAMINO METALLICO MULTIPARETE EN 1856-1

C

T6

er

0

t

0

.

N1

°0

W

03

V

6

m

CP

L

R

20

9

0

81

5

1

0

0

G

0

5

4

0

Sezione riservata all’installatore

______________________ ____

mm

Designazione secondo EN 1443

Diametro

______________________

mm

Distanza da materiali combustibili

Installatore:

_________________________________

Nome

_________________________________

Indirizzo

Data installazione:

_________________

ATTENZIONE: questa placca metallica non deve essere rimossa o modificata!
