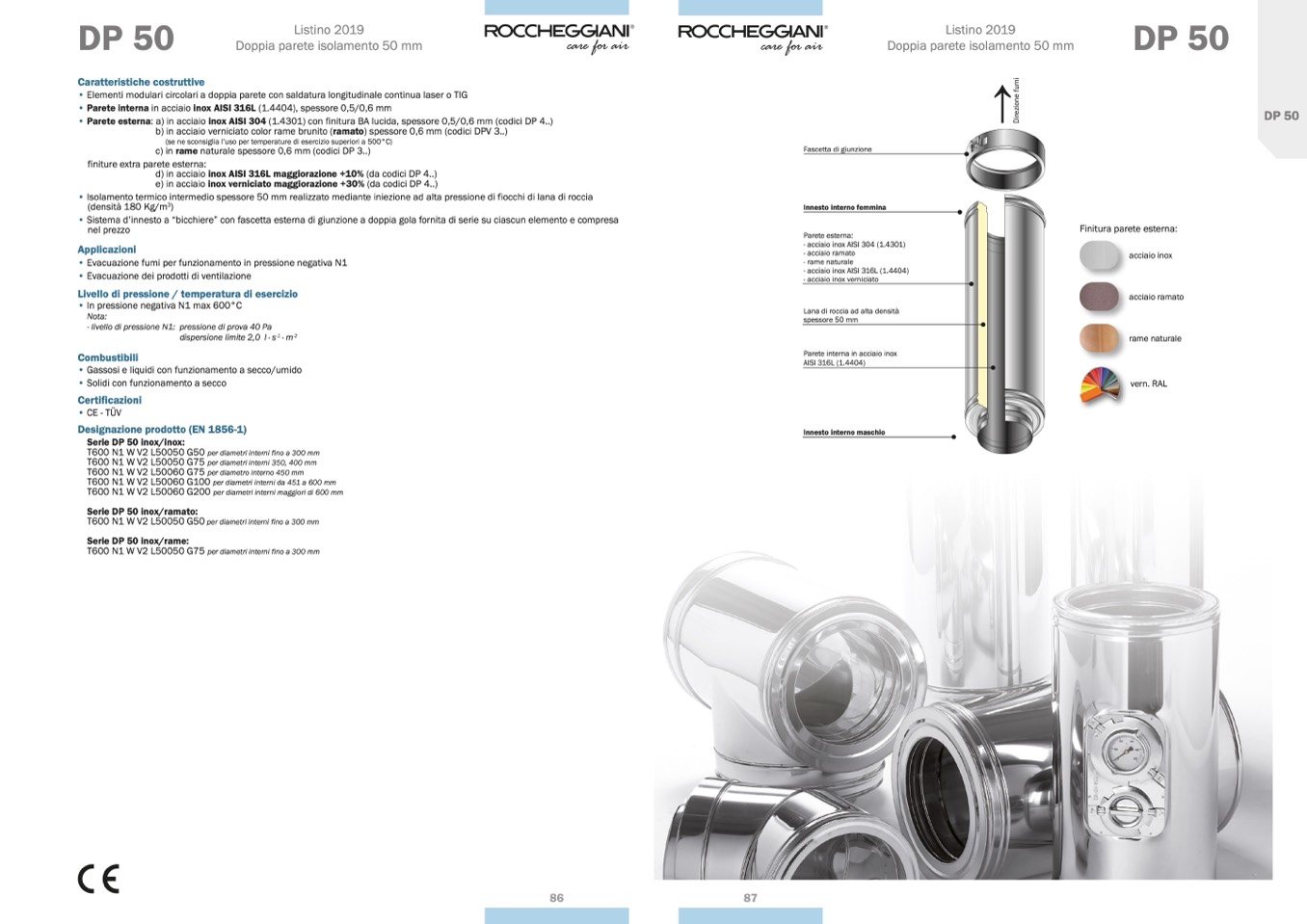

DP 50

Caratteristiche costruttive

• Elementi modulari circolari a doppia parete con saldatura longitudinale continua laser o TIG

• Parete interna in acciaio inox AISI 316L (1.4404), spessore 0,5/0,6 mm

• Parete esterna: a) in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,5/0,6 mm (codici DP 4..)

b) in acciaio verniciato color rame brunito (ramato) spessore 0,6 mm (codici DPV 3..)

(se ne sconsiglia l’uso per temperature di esercizio superiori a 500°C)

c) in rame naturale spessore 0,6 mm (codici DP 3..)

finiture extra parete esterna:

d) in acciaio inox AISI 316L maggiorazione +10% (da codici DP 4..)

e) in acciaio inox verniciato maggiorazione +30% (da codici DP 4..)

• Isolamento termico intermedio spessore 50 mm realizzato mediante iniezione ad alta pressione di fiocchi di lana di roccia

(densità 180 Kg/m

3

)

• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione a doppia gola fornita di serie su ciascun elemento e compresa

nel prezzo

Applicazioni

• Evacuazione fumi per funzionamento in pressione negativa N1

• Evacuazione dei prodotti di ventilazione

Livello di pressione / temperatura di esercizio

• In pressione negativa N1 max 600°C

Nota:

- livello di pressione N1: pressione di prova 40 Pa

dispersione limite 2,0 l · s

-1

· m

-2

Combustibili

• Gassosi e liquidi con funzionamento a secco/umido

• Solidi con funzionamento a secco

Certificazioni

• CE - TÜV

Designazione prodotto (EN 1856-1)

Serie DP 50 inox/inox:

T600 N1 W V2 L50050 G50 per diametri interni fino a 300 mm

T600 N1 W V2 L50050 G75 per diametri interni 350, 400 mm

T600 N1 W V2 L50060 G75 per diametro interno 450 mm

T600 N1 W V2 L50060 G100 per diametri interni da 451 a 600 mm

T600 N1 W V2 L50060 G200 per diametri interni maggiori di 600 mm

Serie DP 50 inox/ramato:

T600 N1 W V2 L50050 G50 per diametri interni fino a 300 mm

Serie DP 50 inox/rame:

T600 N1 W V2 L50050 G75 per diametri interni fino a 300 mm

DP 50

DP 50

Finitura parete esterna:

acciaio inox

acciaio ramato

rame naturale

vern. RAL

Listino 2019

Doppia parete isolamento 50 mm

Listino 2019

Doppia parete isolamento 50 mm

Fascetta di giunzione

Innesto interno femmina

Parete esterna:

- acciaio inox AISI 304 (1.4301)

- acciaio ramato

- rame naturale

- acciaio inox AISI 316L (1.4404)

- acciaio inox verniciato

Lana di roccia ad alta densità

spessore 50 mm

Parete interna in acciaio inox

AISI 316L (1.4404)

Innesto interno maschio

86

87

D

i

r

e

z

i

o

n

e

f

u

m

i
