DP 25
Listino 2019
Doppia parete isolamento 25 mm
Diametro interno фi (mm)
Listino 2019
Doppia parete isolamento 25 mm
Diametro interno фi (mm)
DP 25
DP 25
2
1
3
4
фe
1
Ф1 (mm)
Ф2 (mm)
210
230
140
160
260
190
280
310
210
240
330
380
430
-
260
310
360
-
Descrizione
80
100
130
150
180
200
250
300
350
(80/130)
(100/150)
(130/180)
(150/200)
(180/230)
(200/250)
(250/300)
(300/350)
(350/400)
Descrizione
80
100
130
150
180
200
250
300
350
(80/130)
(100/150)
(130/180)
(150/200)
(180/230)
(200/250)
(250/300)
(300/350)
(350/400)

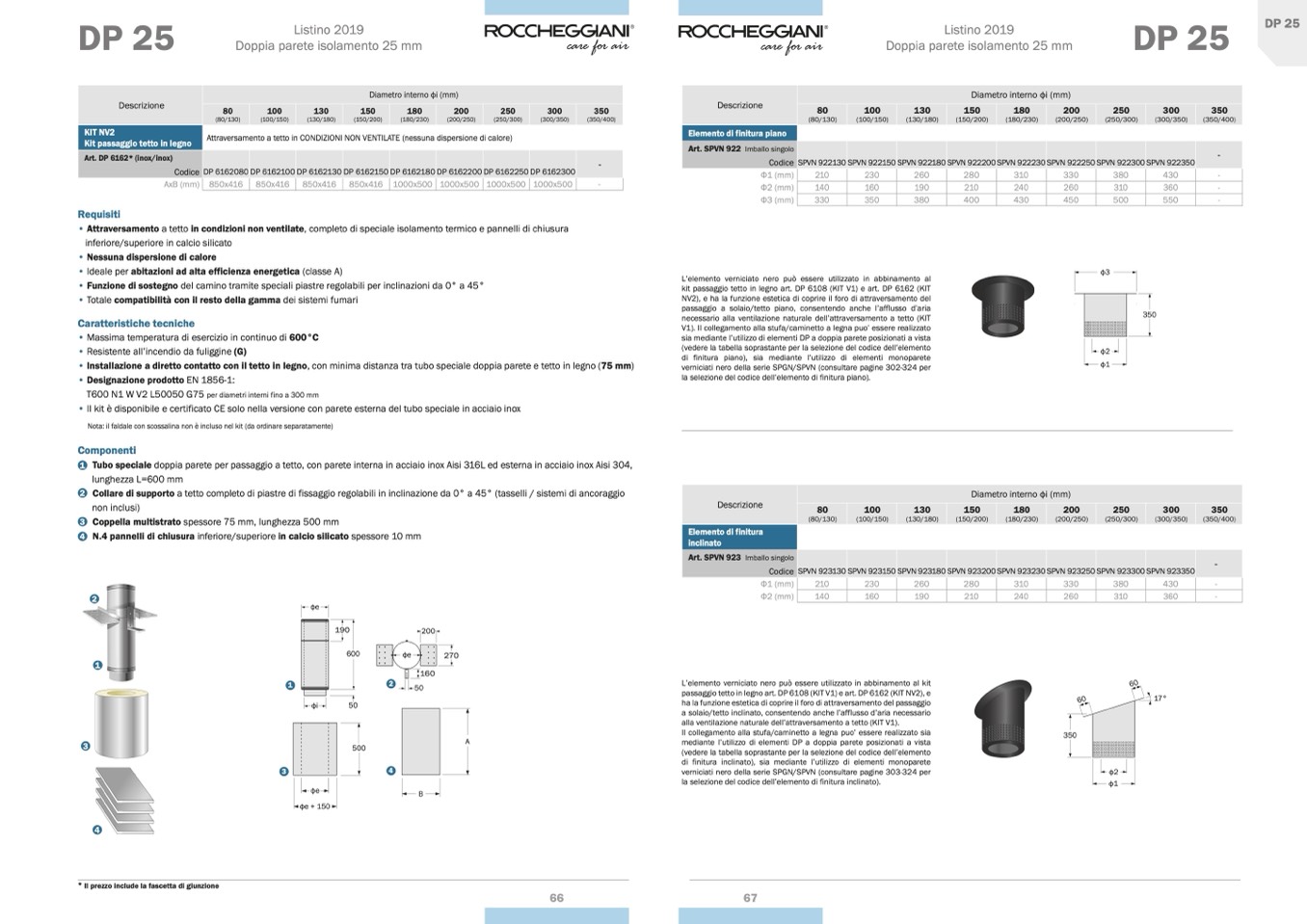

KIT NV2
Kit passaggio tetto in legno
Art. DP 6162* (inox/inox)
Elemento di finitura piano
Art. SPVN 922 Imballo singolo
Codice
Ф1 (mm)
Ф2 (mm)
Ф3 (mm)
Requisiti
* Il prezzo include la fascetta di giunzione
66
67
Attraversamento a tetto in CONDIZIONI NON VENTILATE (nessuna dispersione di calore)
Codice DP 6162080 DP 6162100 DP 6162130 DP 6162150 DP 6162180 DP 6162200 DP 6162250 DP 6162300
-
SPVN 922130 SPVN 922150 SPVN 922180 SPVN 922200 SPVN 922230 SPVN 922250 SPVN 922300 SPVN 922350
-
AxB (mm) 850x416 850x416 850x416 850x416 1000x500 1000x500 1000x500 1000x500
-
210
230
140
160
330
350
260
190
380
280
310
210
240
400
430
330
380
430
-
260
310
360
-
450
500
550
-
ф3
ф2
ф1
• Attraversamento a tetto in condizioni non ventilate, completo di speciale isolamento termico e pannelli di chiusura
inferiore/superiore in calcio silicato
• Nessuna dispersione di calore
• Ideale per abitazioni ad alta efficienza energetica (classe A)
• Funzione di sostegno del camino tramite speciali piastre regolabili per inclinazioni da 0° a 45°
• Totale compatibilità con il resto della gamma dei sistemi fumari
Caratteristiche tecniche
• Massima temperatura di esercizio in continuo di 600°C
• Resistente all’incendio da fuliggine (G)
• Installazione a diretto contatto con il tetto in legno, con minima distanza tra tubo speciale doppia parete e tetto in legno (75 mm)
• Designazione prodotto EN 1856-1:
T600 N1 W V2 L50050 G75 per diametri interni fino a 300 mm
• Il kit è disponibile e certificato CE solo nella versione con parete esterna del tubo speciale in acciaio inox
Nota: il faldale con scossalina non è incluso nel kit (da ordinare separatamente)
Componenti
1 Tubo speciale doppia parete per passaggio a tetto, con parete interna in acciaio inox Aisi 316L ed esterna in acciaio inox Aisi 304,
lunghezza L=600 mm
2 Collare di supporto a tetto completo di piastre di fissaggio regolabili in inclinazione da 0° a 45° (tasselli / sistemi di ancoraggio
non inclusi)
3 Coppella multistrato spessore 75 mm, lunghezza 500 mm
4 N.4 pannelli di chiusura inferiore/superiore in calcio silicato spessore 10 mm
L’elemento verniciato nero può essere utilizzato in abbinamento al
kit passaggio tetto in legno art. DP 6108 (KIT V1) e art. DP 6162 (KIT
NV2), e ha la funzione estetica di coprire il foro di attraversamento del
passaggio a solaio/tetto piano, consentendo anche l’afflusso d’aria
necessario alla ventilazione naturale dell’attraversamento a tetto (KIT
V1). Il collegamento alla stufa/caminetto a legna puo’ essere realizzato
sia mediante l’utilizzo di elementi DP a doppia parete posizionati a vista
(vedere la tabella soprastante per la selezione del codice dell’elemento
di finitura piano), sia mediante l’utilizzo di elementi monoparete
verniciati nero della serie SPGN/SPVN (consultare pagine 302-324 per
la selezione del codice dell’elemento di finitura piano).
350
фi
50
2
50
A
17°
190
600
200
фe
3
4
ф2
ф1
270
160
L’elemento verniciato nero può essere utilizzato in abbinamento al kit
passaggio tetto in legno art. DP 6108 (KIT V1) e art. DP 6162 (KIT NV2), e
ha la funzione estetica di coprire il foro di attraversamento del passaggio
a solaio/tetto inclinato, consentendo anche l’afflusso d’aria necessario
alla ventilazione naturale dell’attraversamento a tetto (KIT V1).
Il collegamento alla stufa/caminetto a legna puo’ essere realizzato sia
mediante l’utilizzo di elementi DP a doppia parete posizionati a vista
(vedere la tabella soprastante per la selezione del codice dell’elemento
di finitura inclinato), sia mediante l’utilizzo di elementi monoparete
verniciati nero della serie SPGN/SPVN (consultare pagine 303-324 per
la selezione del codice dell’elemento di finitura inclinato).
B
Descrizione
Elemento di finitura
inclinato
Diametro interno фi (mm)
80
(80/130)
100
130
(100/150)
(130/180)
150
(150/200)
180
200
(180/230)
(200/250)
250
300
350
Art. SPVN 923 Imballo singolo
Codice SPVN923130SPVN923150SPVN923180SPVN923200SPVN923230SPVN923250SPVN923300SPVN923350
фe
фe + 150
500
17°
350
(250/300)
(300/350)
(350/400)
-
