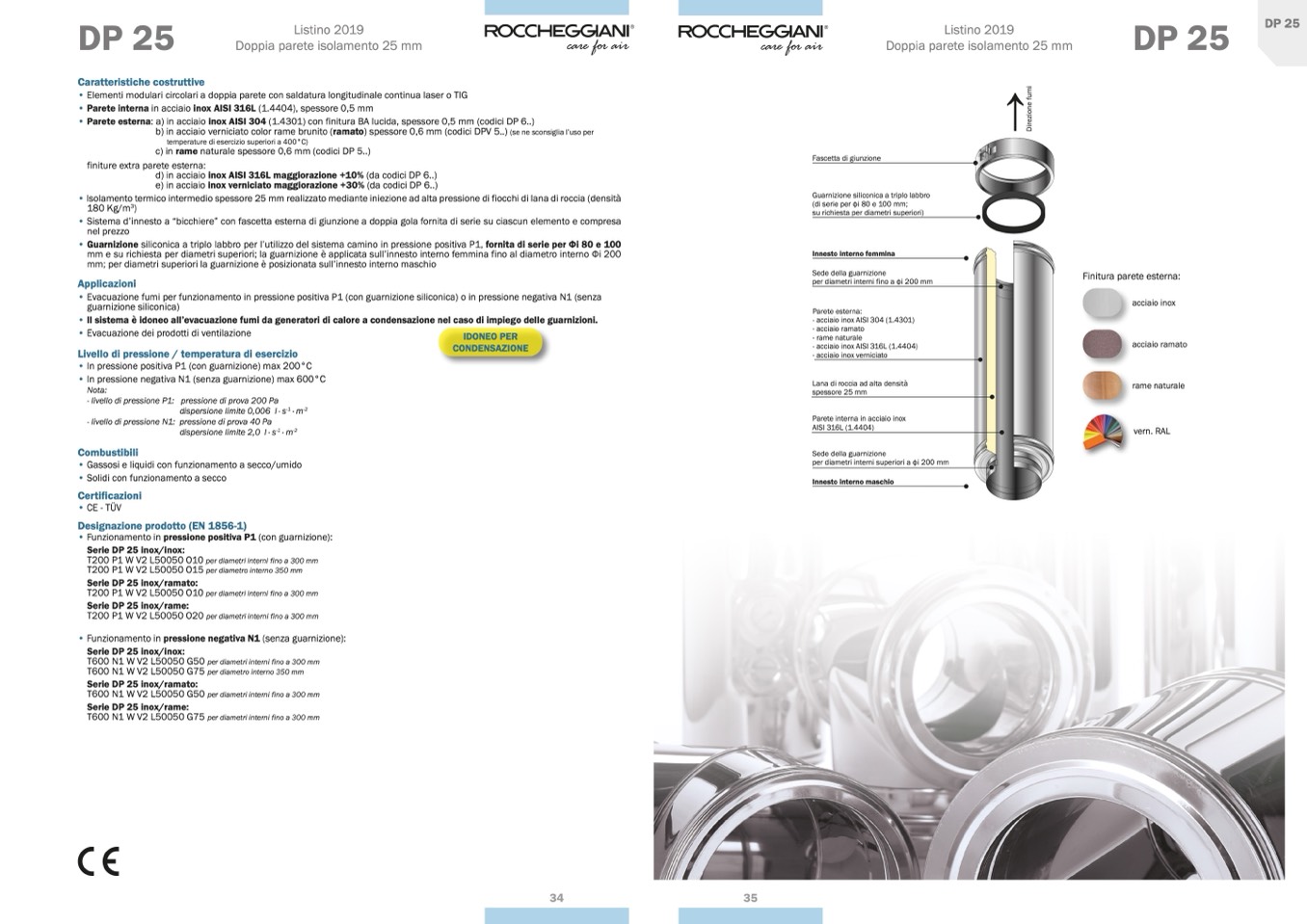

DP 25

Caratteristiche costruttive

• Elementi modulari circolari a doppia parete con saldatura longitudinale continua laser o TIG

• Parete interna in acciaio inox AISI 316L (1.4404), spessore 0,5 mm

• Parete esterna: a) in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,5 mm (codici DP 6..)

b) in acciaio verniciato color rame brunito (ramato) spessore 0,6 mm (codici DPV 5..) (se ne sconsiglia l’uso per

temperature di esercizio superiori a 400°C)

c) in rame naturale spessore 0,6 mm (codici DP 5..)

finiture extra parete esterna:

d) in acciaio inox AISI 316L maggiorazione +10% (da codici DP 6..)

e) in acciaio inox verniciato maggiorazione +30% (da codici DP 6..)

• Isolamento termico intermedio spessore 25 mm realizzato mediante iniezione ad alta pressione di fiocchi di lana di roccia (densità

180 Kg/m

3

)

• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione a doppia gola fornita di serie su ciascun elemento e compresa

nel prezzo

• Guarnizione siliconica a triplo labbro per l’utilizzo del sistema camino in pressione positiva P1, fornita di serie per Фi 80 e 100

mm e su richiesta per diametri superiori; la guarnizione è applicata sull’innesto interno femmina fino al diametro interno Фi 200

mm; per diametri superiori la guarnizione è posizionata sull’innesto interno maschio

Applicazioni

• Evacuazione fumi per funzionamento in pressione positiva P1 (con guarnizione siliconica) o in pressione negativa N1 (senza

guarnizione siliconica)

• Il sistema è idoneo all’evacuazione fumi da generatori di calore a condensazione nel caso di impiego delle guarnizioni.

• Evacuazione dei prodotti di ventilazione

Livello di pressione / temperatura di esercizio

• In pressione positiva P1 (con guarnizione) max 200°C

• In pressione negativa N1 (senza guarnizione) max 600°C

DP 25

DP 25

Listino 2019

Doppia parete isolamento 25 mm

Listino 2019

Doppia parete isolamento 25 mm

Fascetta di giunzione

IDONEO PER

CONDENSAZIONE

Nota:

- livello di pressione P1:

pressione di prova 200 Pa

dispersione limite 0,006 l · s

-1

· m

-2

Guarnizione siliconica a triplo labbro

(di serie per фi 80 e 100 mm;

su richiesta per diametri superiori)

Innesto interno femmina

Sede della guarnizione

per diametri interni fino a фi 200 mm

Parete esterna:

- acciaio inox AISI 304 (1.4301)

- acciaio ramato

- rame naturale

- acciaio inox AISI 316L (1.4404)

- acciaio inox verniciato

Lana di roccia ad alta densità

spessore 25 mm

Parete interna in acciaio inox

AISI 316L (1.4404)

Sede della guarnizione

per diametri interni superiori a фi 200 mm

Innesto interno maschio

Finitura parete esterna:

acciaio inox

acciaio ramato

rame naturale

vern. RAL

- livello di pressione N1: pressione di prova 40 Pa

dispersione limite 2,0 l · s

-1

· m

-2

Combustibili

• Gassosi e liquidi con funzionamento a secco/umido

• Solidi con funzionamento a secco

Certificazioni

• CE - TÜV

Designazione prodotto (EN 1856-1)

• Funzionamento in pressione positiva P1 (con guarnizione):

Serie DP 25 inox/inox:

T200 P1 W V2 L50050 O10 per diametri interni fino a 300 mm

T200 P1 W V2 L50050 O15 per diametro interno 350 mm

Serie DP 25 inox/ramato:

T200 P1 W V2 L50050 O10 per diametri interni fino a 300 mm

Serie DP 25 inox/rame:

T200 P1 W V2 L50050 O20 per diametri interni fino a 300 mm

• Funzionamento in pressione negativa N1 (senza guarnizione):

Serie DP 25 inox/inox:

T600 N1 W V2 L50050 G50 per diametri interni fino a 300 mm

T600 N1 W V2 L50050 G75 per diametro interno 350 mm

Serie DP 25 inox/ramato:

T600 N1 W V2 L50050 G50 per diametri interni fino a 300 mm

Serie DP 25 inox/rame:

T600 N1 W V2 L50050 G75 per diametri interni fino a 300 mm
