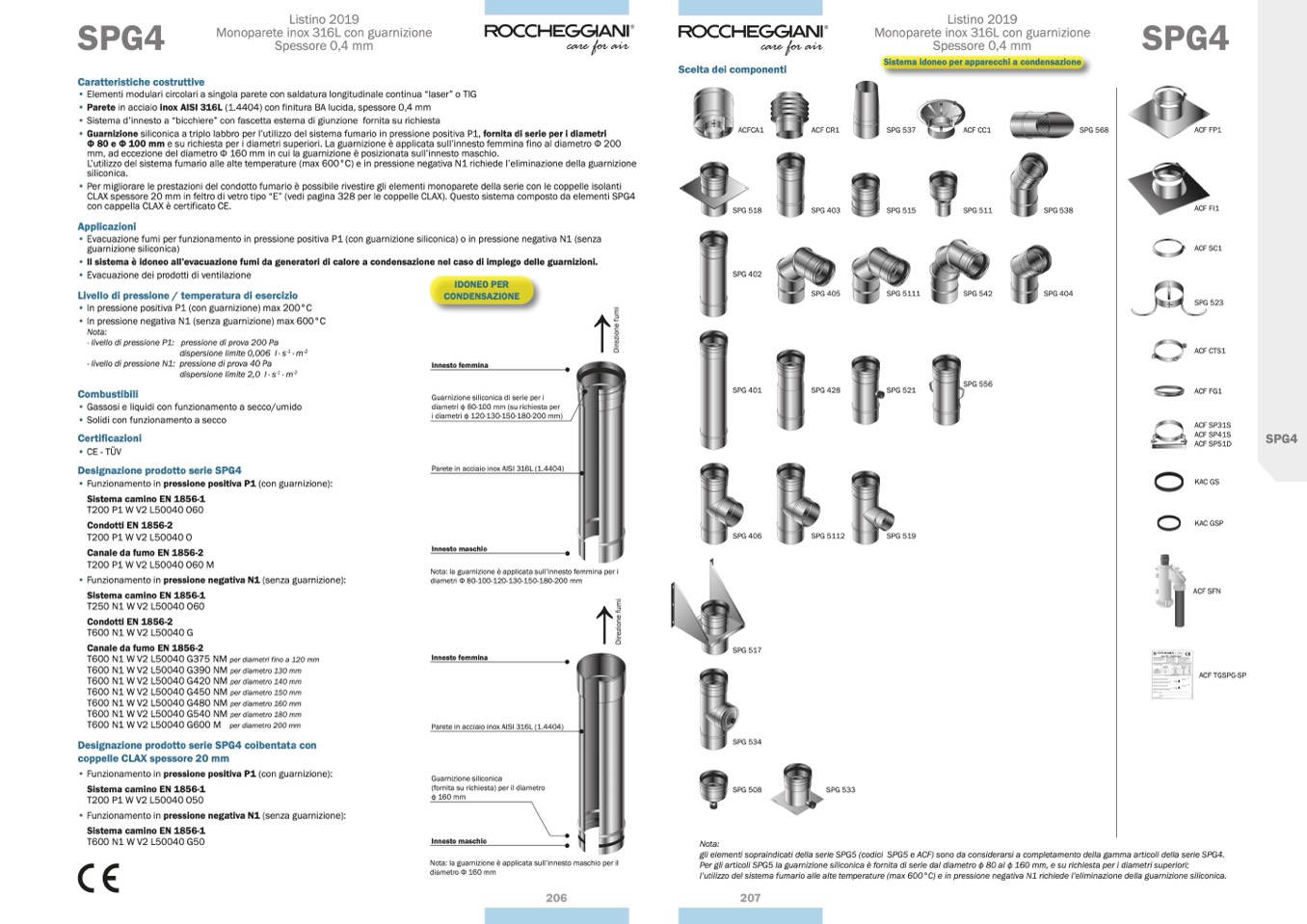

Listino 2019
Monoparete inox 316L con guarnizione
Spessore 0,4 mm
• Elementi modulari circolari a singola parete con saldatura longitudinale continua “laser” o TIG
• Parete in acciaio inox AISI 316L (1.4404) con finitura BA lucida, spessore 0,4 mm
• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione fornita su richiesta
• Guarnizione siliconica a triplo labbro per l’utilizzo del sistema fumario in pressione positiva P1, fornita di serie per i diametri
Ф 80 e Ф 100 mm e su richiesta per i diametri superiori. La guarnizione è applicata sull’innesto femmina fino al diametro Ф 200
mm, ad eccezione del diametro Ф 160 mm in cui la guarnizione è posizionata sull’innesto maschio.
L’utilizzo del sistema fumario alle alte temperature (max 600°C) e in pressione negativa N1 richiede l’eliminazione della guarnizione
siliconica.
• Per migliorare le prestazioni del condotto fumario è possibile rivestire gli elementi monoparete della serie con le coppelle isolanti
CLAX spessore 20 mm in feltro di vetro tipo “E” (vedi pagina 328 per le coppelle CLAX). Questo sistema composto da elementi SPG4
con cappella CLAX è certificato CE.
Applicazioni
• Evacuazione fumi per funzionamento in pressione positiva P1 (con guarnizione siliconica) o in pressione negativa N1 (senza
guarnizione siliconica)
• Il sistema è idoneo all’evacuazione fumi da generatori di calore a condensazione nel caso di impiego delle guarnizioni.
Listino 2019
Monoparete inox 316L con guarnizione
Spessore 0,4 mm
Sistema idoneo per apparecchi a condensazione
SPG4
Caratteristiche costruttive
Scelta dei componenti
ACFCA1
SPG 518
SPG 402
SPG 401
SPG4
ACF FP1
ACF FI1
ACF SC1
SPG 523
ACF CTS1
ACF FG1
ACF SP31S
ACF SP41S
ACF SP51D
KAC GS
KAC GSP
ACF SFN
ACF TGSPG-SP
• Evacuazione dei prodotti di ventilazione
Livello di pressione / temperatura di esercizio
• In pressione positiva P1 (con guarnizione) max 200°C
• In pressione negativa N1 (senza guarnizione) max 600°C
Nota:
- livello di pressione P1: pressione di prova 200 Pa
-1
-2
dispersione limite 0,006 l · s · m
- livello di pressione N1: pressione di prova 40 Pa
dispersione limite 2,0 l · s
-1
· m
-2
Combustibili
• Gassosi e liquidi con funzionamento a secco/umido
• Solidi con funzionamento a secco
Certificazioni
• CE - TÜV
Designazione prodotto serie SPG4
• Funzionamento in pressione positiva P1 (con guarnizione):
Sistema camino EN 1856-1
T200 P1 W V2 L50040 O60
Condotti EN 1856-2
T200 P1 W V2 L50040 O
Canale da fumo EN 1856-2
T200 P1 W V2 L50040 O60 M
• Funzionamento in pressione negativa N1 (senza guarnizione):
Sistema camino EN 1856-1
T250 N1 W V2 L50040 O60
Condotti EN 1856-2
T600 N1 W V2 L50040 G
Canale da fumo EN 1856-2
T600 N1 W V2 L50040 G375 NM per diametri fino a 120 mm
T600 N1 W V2 L50040 G390 NM per diametro 130 mm
T600 N1 W V2 L50040 G420 NM per diametro 140 mm
T600 N1 W V2 L50040 G450 NM per diametro 150 mm
T600 N1 W V2 L50040 G480 NM per diametro 160 mm
T600 N1 W V2 L50040 G540 NM per diametro 180 mm
T600 N1 W V2 L50040 G600 M per diametro 200 mm
Designazione prodotto serie SPG4 coibentata con
coppelle CLAX spessore 20 mm
• Funzionamento in pressione positiva P1 (con guarnizione):
Sistema camino EN 1856-1
T200 P1 W V2 L50040 O50
• Funzionamento in pressione negativa N1 (senza guarnizione):
Sistema camino EN 1856-1
T600 N1 W V2 L50040 G50
IDONEO PER
CONDENSAZIONE
Innesto femmina
Guarnizione siliconica di serie per i
diametri ф 80-100 mm (su richiesta per
i diametri ф 120-130-150-180-200 mm)
Parete in acciaio inox AISI 316L (1.4404)
Innesto maschio
Nota: la guarnizione è applicata sull’innesto femmina per i
diametri Ф 80-100-120-130-150-180-200 mm
Innesto femmina
Parete in acciaio inox AISI 316L (1.4404)
Guarnizione siliconica
(fornita su richiesta) per il diametro
ф 160 mm
Innesto maschio
Nota: la guarnizione è applicata sull’innesto maschio per il
diametro Ф 160 mm
SPG 538
SPG 404
206
207
SPG 406
SPG 517
SPG 534
SPG 508
SPG 5112
SPG 519
ACF CR1
SPG 403
SPG 405
SPG 428
SPG 537
SPG 515
SPG 5111
SPG 521
ACF CC1
SPG 511
SPG 542
SPG 556
SPG 568
