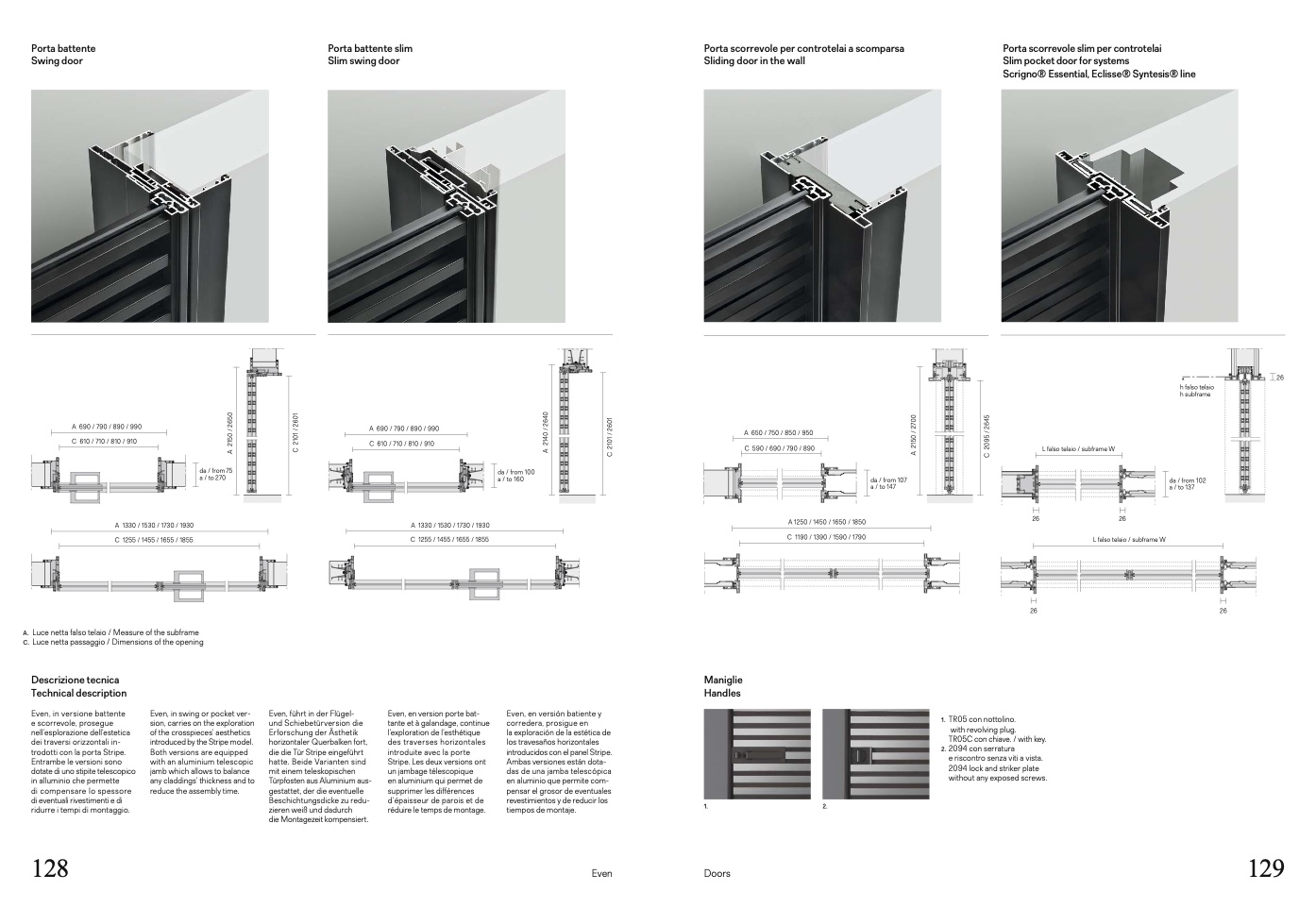

Porta battente
Swing door
Porta battente slim
Slim swing door
Porta scorrevole per controtelai a scomparsa
Sliding door in the wall
Porta scorrevole slim per controtelai
Slim pocket door for systems
Scrigno® Essential, Eclisse® Syntesis® line
A
2
1
5
0
/
2
6
5
0
C
2
1
0
1
/
2
6
0
1
A
2
1
4
0
/
2
6
4
0
C
2
1
0
1
/
2
6
0
1
A
2
1
5
0
/
2
7
0
0
C
2
0
9
5
/
2
6
4
5
A 690 / 790 / 890 / 990
C 610 / 710 / 810 / 910
A 1330 / 1530 / 1730 / 1930
C 1255 / 1455 / 1655 / 1855
A
C
690 / 790 / 890 / 990
610 / 710 / 810 / 910
A 1330 / 1530 / 1730 / 1930
C 1255 / 1455 / 1655 / 1855
A 650 / 750 / 850 / 950
C 590 / 690 / 790 / 890
A 1250 / 1450 / 1650 / 1850
C 1190 / 1390 / 1590 / 1790
L falso telaio / subframe W
h falso telaio
h subframe
da / from 102
a / to 137
A.
Lucenettafalsotelaio/Measureofthesubframe
C.
Luce netta passaggio / Dimensions of the opening
Descrizione tecnica
Technical description
Even, in versione battente
e scorrevole, prosegue
nell’esplorazione dell’estetica
dei traversi orizzontali in-
trodotti con la porta Stripe.
Entrambe le versioni sono
dotate di uno stipite telescopico
in alluminio che permette
di compensare lo spessore
di eventuali rivestimenti e di
ridurre i tempi di montaggio.
Even, in swing or pocket ver-
sion, carries on the exploration
of the crosspieces’ aesthetics
introduced by the Stripe model.
Both versions are equipped
with an aluminium telescopic
jamb which allows to balance
any claddings’ thickness and to
reduce the assembly time.
Even, führt in der Flügel-
und Schiebetürversion die
Erforschung der Ästhetik
horizontaler Querbalken fort,
die die Tür Stripe eingeführt
hatte. Beide Varianten sind
mit einem teleskopischen
Türpfosten aus Aluminium aus-
gestattet, der die eventuelle
Beschichtungsdicke zu redu-
zieren weiß und dadurch
die Montagezeit kompensiert.
Even, en version porte bat-
tante et à galandage, continue
l’exploration de l’esthétique
des traverses horizontales
introduite avec la porte
Stripe. Les deux versions ont
un jambage télescopique
en aluminium qui permet de
supprimer les différences
d’épaisseur de parois et de
réduire le temps de montage.
Even, en versión batiente y
corredera, prosigue en
la exploración de la estética de
los travesaños horizontales
introducidos con el panel Stripe.
Ambas versiones están dota-
das de una jamba telescópica
en aluminio que permite com-
pensar el grosor de eventuales
revestimientos y de reducir los
tiempos de montaje.
Maniglie
Handles
1.
1.
2.
TR05connottolino.
with revolving plug.
da / from 75
a / to 270
da / from 100
a / to 160
da / from 107
a / to 147
128
Even
Doors
129
2.
TR05C con chiave. / with key.
2094 con serratura
e riscontro senza viti a vista.
2094 lock and striker plate
without any exposed screws.
26
26
26
L falso telaio / subframe W
26
26
