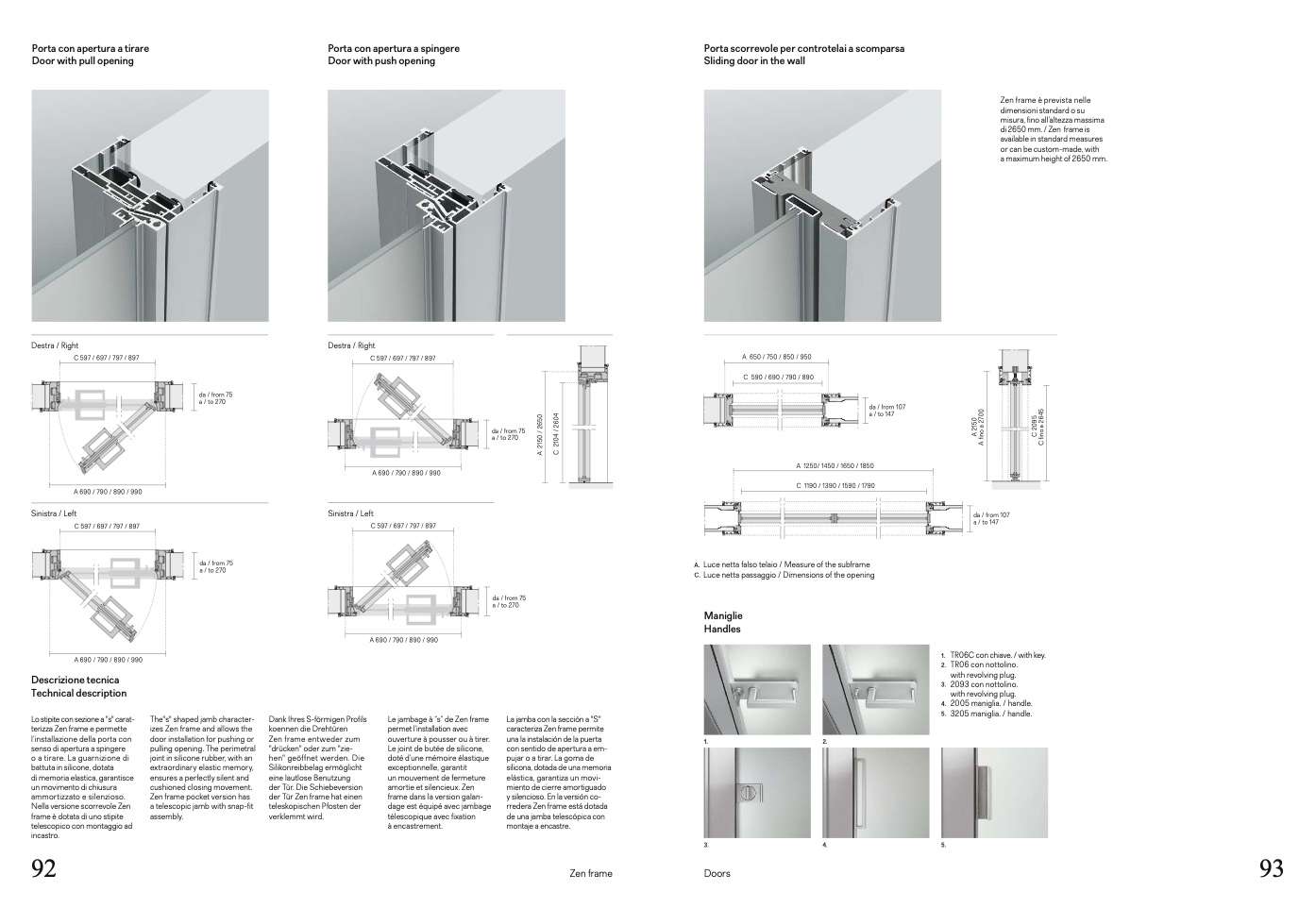

Porta con apertura a tirare

Door with pull opening

Porta con apertura a spingere

Door with push opening

Porta scorrevole per controtelai a scomparsa

Sliding door in the wall

Destra / Right

C 597 / 697 / 797 / 897

A 690 / 790 / 890 / 990

Sinistra / Left

C 597 / 697 / 797 / 897

A 690 / 790 / 890 / 990

Descrizione tecnica

Technical description

Lo stipite con sezione a "s" carat-

terizza Zen frame e permette

l’installazione della porta con

senso di apertura a spingere

o a tirare. La guarnizione di

battuta in silicone, dotata

di memoria elastica, garantisce

un movimento di chiusura

ammortizzato e silenzioso.

Nella versione scorrevole Zen

frame è dotata di uno stipite

telescopico con montaggio ad

incastro.

92

da / from 75

a / to 270

Destra / Right

C 597 / 697 / 797 / 897

A 690 / 790 / 890 / 990

Sinistra / Left

A 650 / 750 / 850 / 950

C 590 / 690 / 790 / 890

da / from 107

a / to 147

A 1250/ 1450 / 1650 / 1850

C 1190 / 1390 / 1590 / 1790

A.

Lucenettafalsotelaio/Measureofthesubframe

C.

Luce netta passaggio / Dimensions of the opening

Maniglie

Handles

1.

2.

3.

4.

da / from 75

a / to 270

C 597 / 697 / 797 / 897

A 690 / 790 / 890 / 990

Le jambage à “s” de Zen frame

permet l’installation avec

ouverture à pousser ou à tirer.

Le joint de butée de silicone,

doté d’une mémoire élastique

exceptionnelle, garantit

un mouvement de fermeture

amortie et silencieux. Zen

frame dans la version galan-

dage est équipé avec jambage

télescopique avec fixation

à encastrement.

da / from 107

a / to 147

TR06C con chiave. / with key.

TR06connottolino.

with revolving plug.

2093connottolino.

with revolving plug.

2005maniglia./handle.

3205maniglia./handle.

The"s" shaped jamb character-

izes Zen frame and allows the

door installation for pushing or

pulling opening. The perimetral

joint in silicone rubber, with an

extraordinary elastic memory,

ensures a perfectly silent and

cushioned closing movement.

Zen frame pocket version has

a telescopic jamb with snap-fit

assembly.

Dank Ihres S-förmigen Profils

koennen die Drehtüren

Zen frame entweder zum

"drücken" oder zum "zie-

hen" geöffnet werden. Die

Silikonreibbelag ermöglicht

eine lautlose Benutzung

der Tür. Die Schiebeversion

der Tür Zen frame hat einen

teleskopischen Pfosten der

verklemmt wird.

da / from 75

a / to 270

La jamba con la sección a "S"

caracteriza Zen frame permite

una la instalación de la puerta

con sentido de apertura a em-

pujar o a tirar. La goma de

silicona, dotada de una memoria

elástica, garantiza un movi-

miento de cierre amortiguado

y silencioso. En la versión co-

rredera Zen frame está dotada

de una jamba telescópica con

montaje a encastre.

1.

2.

3.

4.

5.

da / from 75

a / to 270

Zen frame

Doors

93

5.

Zen frame è prevista nelle

dimensioni standard o su

misura, fino all’altezza massima

di 2650 mm. / Zen frame is

available in standard measures

or can be custom-made, with

a maximum height of 2650 mm.

A

2

1

5

0

/

2

6

5

0

C

2

1

0

4

/

2

6

0

4

A

2

1

5

0

A

f

i

n

o

a

2

7

0

0

C

2

0

9

5

C

f

i

n

o

a

2

6

4

5
