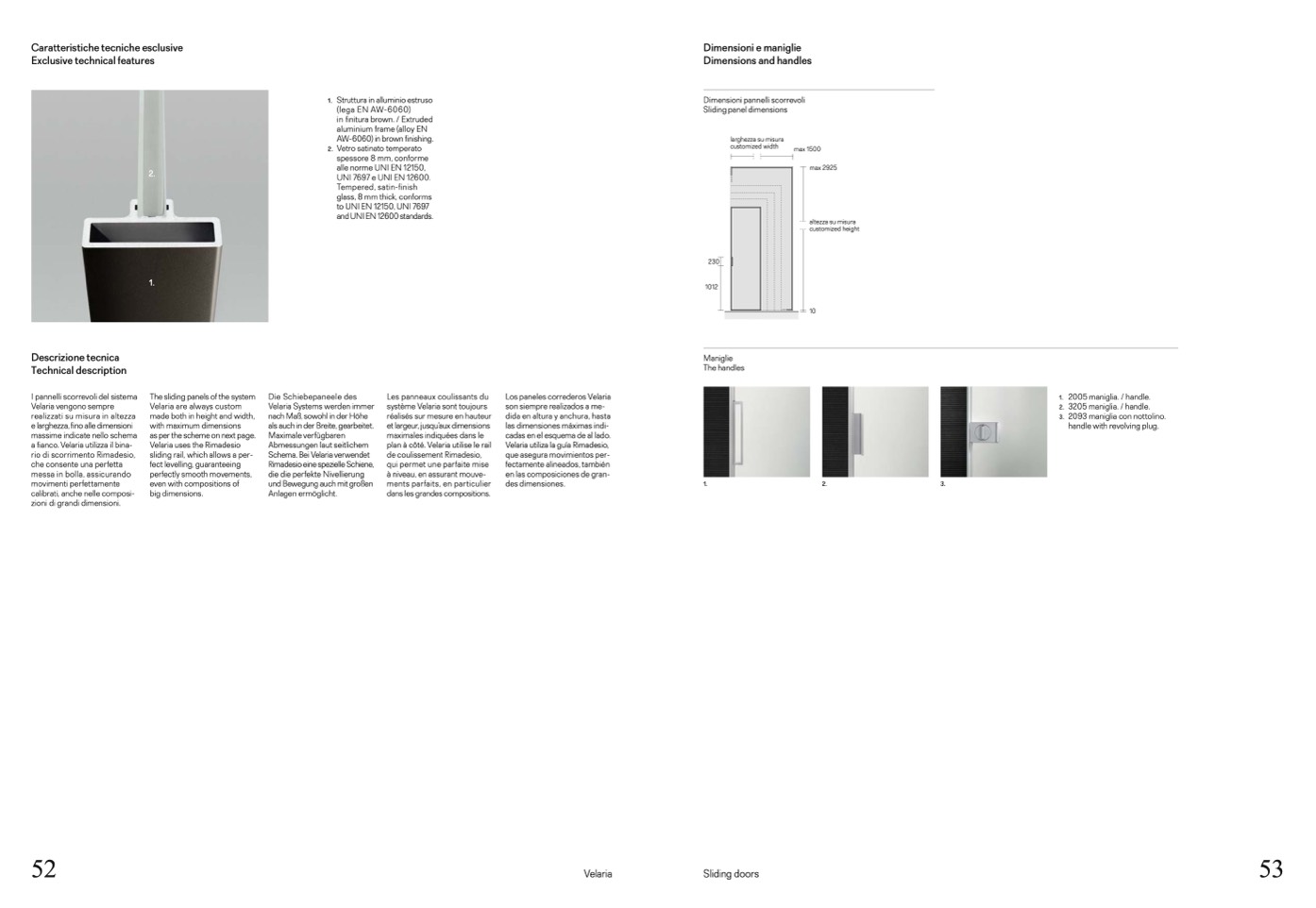

Caratteristiche tecniche esclusive

Exclusive technical features

Dimensioni e maniglie

Dimensions and handles

Dimensioni pannelli scorrevoli

Sliding panel dimensions

2.

1.

1.

Struttura in alluminio estruso

(lega EN AW-6060)

in finitura brown. / Extruded

aluminium frame (alloy EN

AW-6060) in brown finishing.

2.

Vetro satinato temperato

spessore 8 mm, conforme

alle norme UNI EN 12150,

UNI 7697 e UNI EN 12600.

Tempered, satin-finish

glass, 8 mm thick, conforms

to UNI EN 12150, UNI 7697

and UNI EN 12600 standards.

larghezza su misura

customized width

max 1500

max 2925

altezza su misura

customized height

10

230

1012

Descrizione tecnica

Technical description

I pannelli scorrevoli del sistema

Velaria vengono sempre

realizzati su misura in altezza

e larghezza, fino alle dimensioni

massime indicate nello schema

a fianco. Velaria utilizza il bina-

rio di scorrimento Rimadesio,

che consente una perfetta

messa in bolla, assicurando

movimenti perfettamente

calibrati, anche nelle composi-

zioni di grandi dimensioni.

Maniglie

The handles

52

Velaria

Sliding doors

53

The sliding panels of the system

Velaria are always custom

made both in height and width,

with maximum dimensions

as per the scheme on next page.

Velaria uses the Rimadesio

sliding rail, which allows a per-

fect levelling, guaranteeing

perfectly smooth movements,

even with compositions of

big dimensions.

Die Schiebepaneele des

Velaria Systems werden immer

nach Maß, sowohl in der Höhe

als auch in der Breite, gearbeitet.

Maximale verfügbaren

Abmessungen laut seitlichem

Schema. Bei Velaria verwendet

Rimadesio eine spezielle Schiene,

die die perfekte Nivellierung

und Bewegung auch mit großen

Anlagen ermöglicht.

Les panneaux coulissants du

système Velaria sont toujours

réalisés sur mesure en hauteur

et largeur, jusqu’aux dimensions

maximales indiquées dans le

plan à côté. Velaria utilise le rail

de coulissement Rimadesio,

qui permet une parfaite mise

à niveau, en assurant mouve-

ments parfaits, en particulier

dans les grandes compositions.

Los paneles correderos Velaria

son siempre realizados a me-

dida en altura y anchura, hasta

las dimensiones máximas indi-

cadas en el esquema de al lado.

Velaria utiliza la guía Rimadesio,

que asegura movimientos per-

fectamente alineados, también

en las composiciones de gran-

des dimensiones.

1.

2005 maniglia. / handle.

2.

3205maniglia./handle.

3.

2093manigliaconnottolino.

handle with revolving plug.

1

.

2

.

3.
