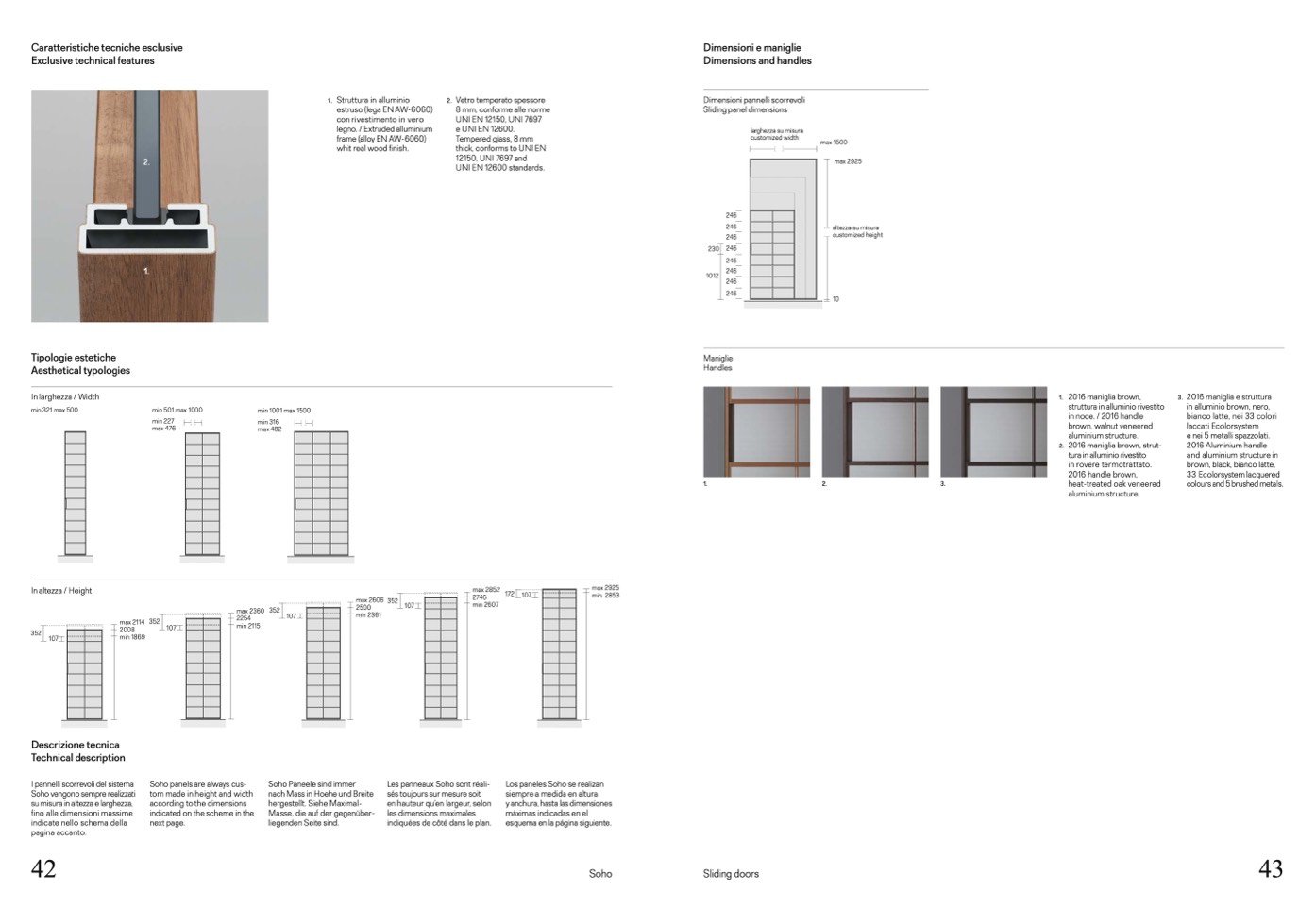

Caratteristiche tecniche esclusive
Exclusive technical features
Dimensioni e maniglie
Dimensions and handles
Dimensioni pannelli scorrevoli
Sliding panel dimensions
2.
1.
1.
Struttura in alluminio
estruso (lega EN AW-6060)
con rivestimento in vero
legno. / Extruded alluminium
frame (alloy EN AW-6060)
whit real wood finish.
2.
Vetro temperato spessore
8 mm, conforme alle norme
UNI EN 12150, UNI 7697
e UNI EN 12600.
Tempered glass, 8 mm
thick, conforms to UNI EN
12150, UNI 7697 and
UNI EN 12600 standards.
larghezza su misura
customized width
1012
246
246
246
Maniglie
Handles
max 1500
max 2925
altezza su misura
customized height
10
246
246
246
230 246
246
Tipologie estetiche
Aesthetical typologies
In larghezza / Width
min 321 max 500
min 501 max 1000
min 227
max 476
min 1001 max 1500
min 316
max 482
1.
2016 maniglia brown,
struttura in alluminio rivestito
in noce. / 2016 handle
brown, walnut veneered
aluminium structure.
2.
2016 maniglia brown, strut-
tura in alluminio rivestito
in rovere termotrattato.
2016 handle brown,
heat-treated oak veneered
aluminium structure.
3.
2016 maniglia e struttura
in alluminio brown, nero,
bianco latte, nei 33 colori
laccati Ecolorsystem
e nei 5 metalli spazzolati.
2016 Aluminium handle
and aluminium structure in
brown, black, bianco latte,
33 Ecolorsystem lacquered
colours and 5 brushed metals.
1.
2.
3.
In altezza / Height
352
107
max 2606 352
2500
min 2361
max 2852
2746
min 2607
172
107
max 2925
min 2853
max 2114
2008
min 1869
352
107
max 2360
2254
min 2115
352
107
107
Descrizione tecnica
Technical description
I pannelli scorrevoli del sistema
Soho vengono sempre realizzati
su misura in altezza e larghezza,
fino alle dimensioni massime
indicate nello schema della
pagina accanto.
42
Soho panels are always cus-
tom made in height and width
according to the dimensions
indicated on the scheme in the
next page.
Soho Paneele sind immer
nach Mass in Hoehe und Breite
hergestellt. Siehe Maximal-
Masse, die auf der gegenüber-
liegenden Seite sind.
Les panneaux Soho sont réali-
sés toujours sur mesure soit
en hauteur qu’en largeur, selon
les dimensions maximales
indiquées de côté dans le plan.
Los paneles Soho se realizan
siempre a medida en altura
y anchura, hasta las dimensiones
máximas indicadas en el
esquema en la página siguiente.
Soho
Sliding doors
43
