Binario a soffitto

Ceiling rail

Binario ad incasso

Built-in rail

Binario a parete

Wall rail

Monorotaia

Single rail

h soffitto

h ceiling

66

Trirotaia

Three ways rail

Birotaia

Double rail

Monorotaia

Single rail

14

h controsoffitto

h false ceiling

Birotaia

Double rail

14

Monorotaia

Single rail

h vano

h opening

68

Birotaia

Double rail

110

Quadrirotaia

Four ways rail

16

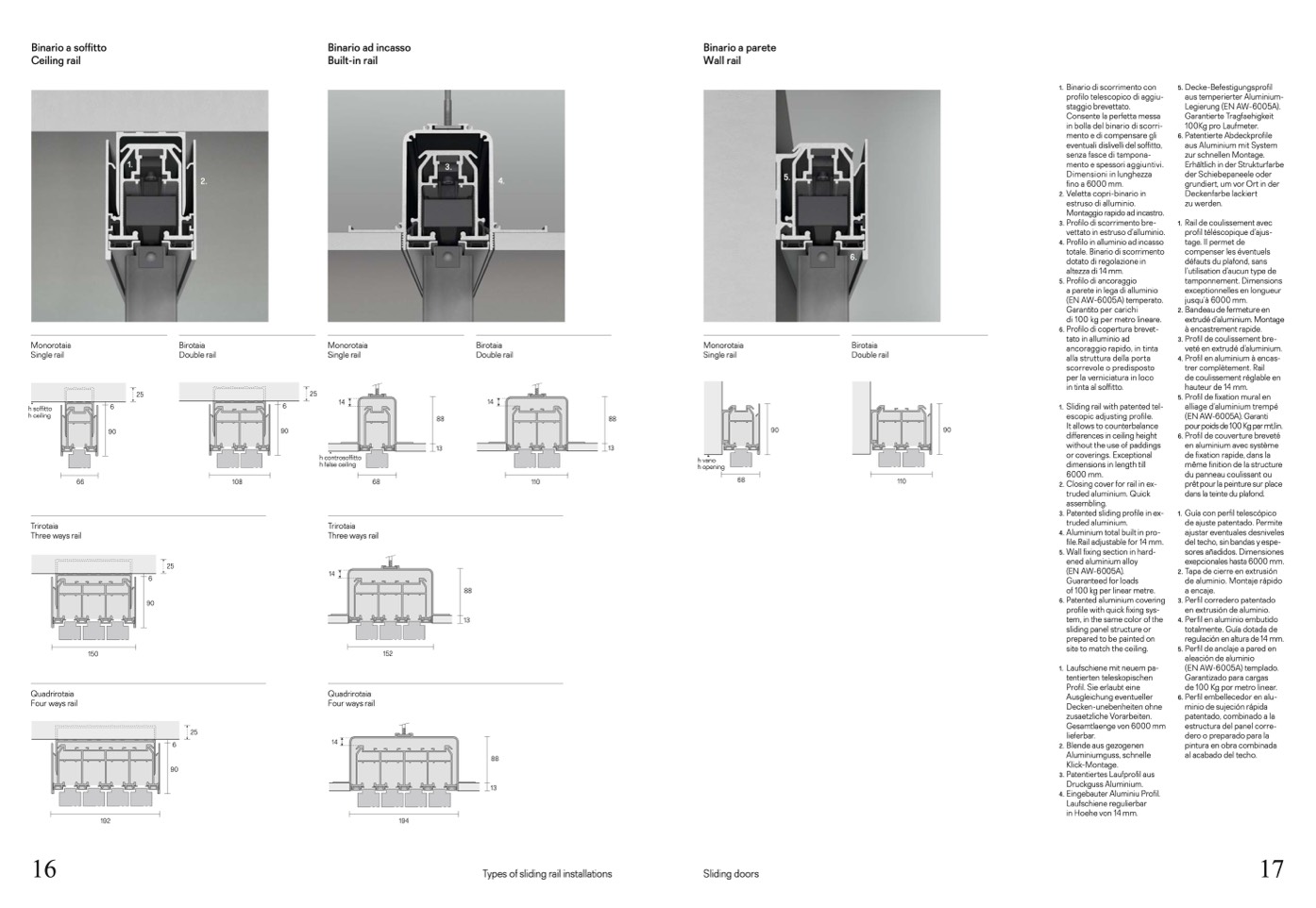

Types of sliding rail installations

Sliding doors

17

150

152

192

194

1.

3.

2.

4.

5.

1.

Binario di scorrimento con

profilo telescopico di aggiu-

staggio brevettato.

Consente la perfetta messa

in bolla del binario di scorri-

mento e di compensare gli

eventuali dislivelli del soffitto,

senza fasce di tampona-

mento e spessori aggiuntivi.

Dimensioni in lunghezza

fino a 6000 mm.

2.

Veletta copri-binario in

estruso di alluminio.

Montaggio rapido ad incastro.

3.

Profilo di scorrimento bre-

vettato in estruso d’alluminio.

4.

Profilo in alluminio ad incasso

totale. Binario di scorrimento

dotato di regolazione in

altezza di 14 mm.

5.

Profilo di ancoraggio

a parete in lega di alluminio

(EN AW-6005A) temperato.

Garantito per carichi

di 100 kg per metro lineare.

6.

Profilo di copertura brevet-

tato in alluminio ad

ancoraggio rapido, in tinta

alla struttura della porta

scorrevole o predisposto

per la verniciatura in loco

in tinta al soffitto.

1.

Sliding rail with patented tel-

escopic adjusting profile.

It allows to counterbalance

differences in ceiling height

without the use of paddings

or coverings. Exceptional

dimensions in length till

6000 mm.

2.

Closing cover for rail in ex-

truded aluminium. Quick

assembling.

3.

Patented sliding profile in ex-

truded aluminium.

4.

Aluminium total built in pro-

file.Rail adjustable for 14 mm.

5.

Wall fixing section in hard-

ened aluminium alloy

(EN AW-6005A).

Guaranteed for loads

of 100 kg per linear metre.

6.

Patented aluminium covering

profile with quick fixing sys-

tem, in the same color of the

sliding panel structure or

prepared to be painted on

site to match the ceiling.

1.

Laufschiene mit neuem pa-

tentierten teleskopischen

Profil. Sie erlaubt eine

Ausgleichung eventueller

Decken-unebenheiten ohne

zusaetzliche Vorarbeiten.

Gesamtlaenge von 6000 mm

lieferbar.

2.

Blende aus gezogenen

Aluminiumguss, schnelle

Klick-Montage.

3.

Patentiertes Laufprofil aus

Druckguss Aluminium.

4.

Eingebauter Aluminiu Profil.

Laufschiene regulierbar

in Hoehe von 14 mm.

5.

Decke-Befestigungsprofil

aus temperierter Aluminium-

Legierung (EN AW-6005A).

Garantierte Tragfaehigkeit

100Kg pro Laufmeter.

6.

Patentierte Abdeckprofile

aus Aluminium mit System

zur schnellen Montage.

Erhältlich in der Strukturfarbe

der Schiebepaneele oder

grundiert, um vor Ort in der

Deckenfarbe lackiert

zu werden.

1.

Rail de coulissement avec

profil téléscopique d’ajus-

tage. Il permet de

compenser les éventuels

défauts du plafond, sans

l’utilisation d’aucun type de

tamponnement. Dimensions

exceptionnelles en longueur

jusqu’à 6000 mm.

2.

Bandeau de fermeture en

extrudé d’aluminium. Montage

à encastrement rapide.

3.

Profil de coulissement bre-

veté en extrudé d’aluminium.

4.

Profil en aluminium à encas-

trer complètement. Rail

de coulissement réglable en

hauteur de 14 mm.

5.

Profil de fixation mural en

alliage d’aluminium trempé

(EN AW-6005A). Garanti

pour poids de 100 Kg par mt.lin.

6.

Profil de couverture breveté

en aluminium avec système

de fixation rapide, dans la

même finition de la structure

du panneau coulissant ou

prêt pour la peinture sur place

dans la teinte du plafond.

1.

Guía con perfil telescópico

de ajuste patentado. Permite

ajustar eventuales desniveles

del techo, sin bandas y espe-

sores añadidos. Dimensiones

exepcionales hasta 6000 mm.

2.

Tapa de cierre en extrusión

de aluminio. Montaje rápido

a encaje.

3.

Perfil corredero patentado

en extrusión de aluminio.

4.

Perfil en aluminio embutido

totalmente. Guía dotada de

regulación en altura de 14 mm.

5.

Perfil de anclaje a pared en

aleación de aluminio

(EN AW-6005A) templado.

Garantizado para cargas

de 100 Kg por metro linear.

6.

Perfil embellecedor en alu-

minio de sujeción rápida

patentado, combinado a la

estructura del panel corre-

dero o preparado para la

pintura en obra combinada

al acabado del techo.

25

6

6

25

90

90

88

13

88

13

90

90

25

6

90

Trirotaia

Three ways rail

14

Quadrirotaia

Four ways rail

14

88

13

6

90

88

13

25

108

68

110

6.

6.
