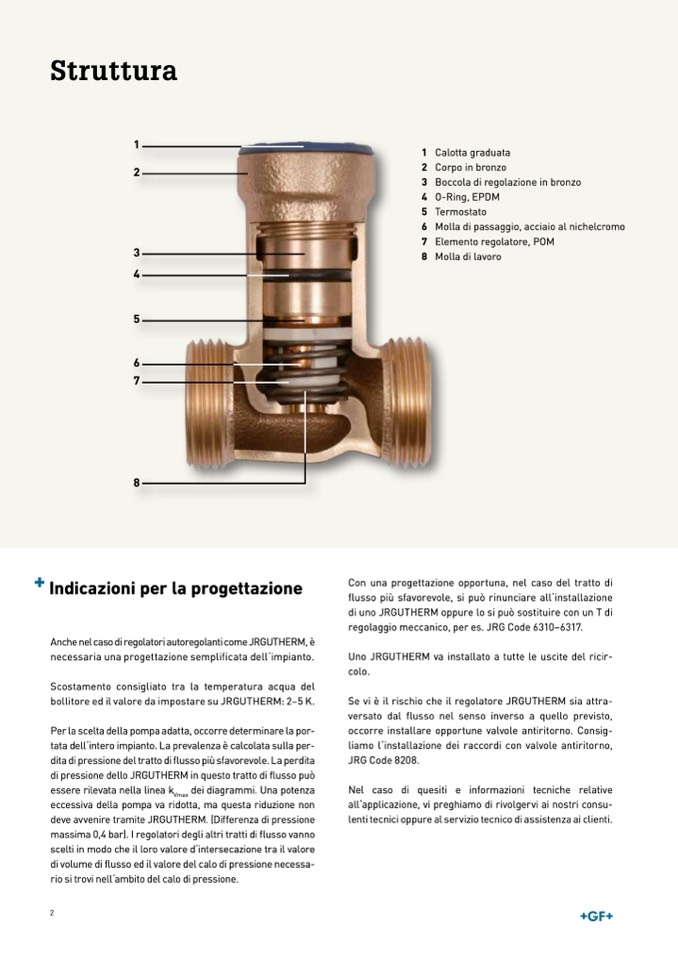

Struttura

1

2

3

4

5

6

7

8

1 Calotta graduata

2 Corpo in bronzo

3 Boccola di regolazione in bronzo

4 O-Ring, EPDM

5 Termostato

6 Molla di passaggio, acciaio al nichelcromo

7 Elemento regolatore, POM

8 Molla di lavoro

Indicazioni per la progettazione

Anche nel caso di regolatori autoregolanti come JRGUTHERM, è

necessaria una progettazione semplificata dell‘impianto.

Scostamento consigliato tra la temperatura acqua del

bollitore ed il valore da impostare su JRGUTHERM: 2–5 K.

Per la scelta della pompa adatta, occorre determinare la por-

tata dell‘intero impianto. La prevalenza è calcolata sulla per-

dita di pressione del tratto di flusso più sfavorevole. La perdita

di pressione dello JRGUTHERM in questo tratto di flusso può

essere rilevata nella linea k

Vmax

dei diagrammi. Una potenza

eccessiva della pompa va ridotta, ma questa riduzione non

deve avvenire tramite JRGUTHERM. (Differenza di pressione

massima 0,4 bar). I regolatori degli altri tratti di flusso vanno

scelti in modo che il loro valore d‘intersecazione tra il valore

di volume di flusso ed il valore del calo di pressione necessa-

rio si trovi nell‘ambito del calo di pressione.

Con una progettazione opportuna, nel caso del tratto di

flusso più sfavorevole, si può rinunciare all‘installazione

di uno JRGUTHERM oppure lo si può sostituire con un T di

regolaggio meccanico, per es. JRG Code 6310–6317.

Uno JRGUTHERM va installato a tutte le uscite del ricir-

colo.

Se vi è il rischio che il regolatore JRGUTHERM sia attra-

versato dal flusso nel senso inverso a quello previsto,

occorre installare opportune valvole antiritorno. Consig-

liamo l‘installazione dei raccordi con valvole antiritorno,

JRG Code 8208.

Nel caso di quesiti e informazioni tecniche relative

all‘applicazione, vi preghiamo di rivolgervi ai nostri consu-

lenti tecnici oppure al servizio tecnico di assistenza ai clienti.
