mod. 160
Portata termica 150,0 kW
Potenza termica utile (50°-30°C) 160,0 kW
Efficienza a Pmax (50°C-30°C) 106,8
mod. 220
Portata termica 207,0 kW
Potenza termica utile (50°C-30°C) 220,0 kW
Efficienza a Pmax (50°C-30°C) 106,8
mod. W 320
Portata termica 299,0 kW
Potenza termica utile (50°C-30°C) 320,0 kW
Efficienza a Pmax (50°C-30°C) 106,8
Il grande contenuto d’acqua della caldaia e la sua estensione
verticale assicurano ai generatori della serie OPERA
bassissime perdite di carico anche a portate elevate e
permette al generatore di lavorare con ΔT tra mandata e
ritorno praticamente libero, fino ad un massimo di 60°C a
portata prossima allo zero. Tutto ciò si traduce in una grande
flessibilità impiantistica, che svincola il progettista dai limiti
imposti dal tipo di generatore. Può inoltre essere collegata
direttamente all’impianto senza l’interposizione di organi
di separazione, anche nel caso di impianti a pi
ù zone,
solitamente caratterizzati da variazioni sensibili delle portate
e del Δt tra mandata e ritorno in caldaia.
1
mod. 160
Thermal capacity 150.0 kW
Useful thermal power (50°C-30°C) 160.0 kW
Efficiency at Pmax (50°C-30°C) 106.8
mod. 220
Thermal capacity 207.0 kW
Useful thermal power (50°C-30°C) 220.0 kW
Efficiency at Pmax (50°C-30°C) 106.8
mod. W 320
Thermal capacity 299.0 kW
Useful thermal power (50°C-30°C) 320.0 kW
Efficiency at Pmax (50°C-30°C) 106.8
The large water content of the boiler and its vertical
extension ensure the generators of the OPERA series have
very low pressure drops even at high flow rates and allow
the generator to work with ΔT between delivery and return
practically free, up to a maximum of 60°C close to zero flow
rate. All that translates into great engineering flexibility, which
frees the designer from the limits imposed by the type of
generator. It can also be connected directly to the system
without interposing separation elements, even in the case
of multi-zone systems, usually characterised by significant
variations in flow rates and Δt between delivery and return to
the boiler.
8
15
7
2
8
10
11
14
13
12
9
3
5
4

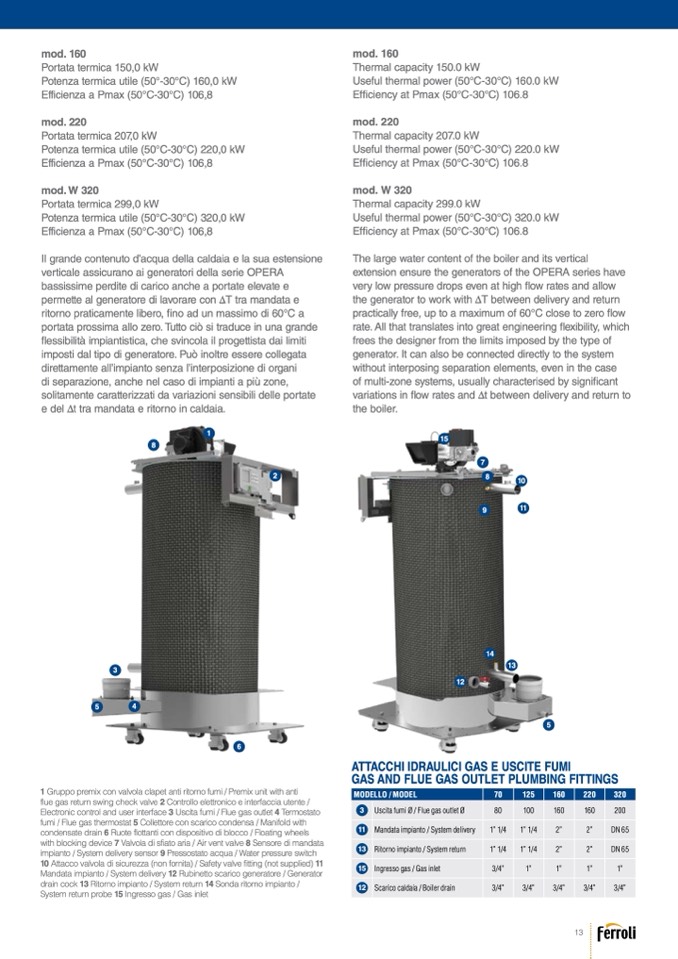

1 Gruppo premix con valvola clapet anti ritorno fumi / Premix unit with anti
flue gas return swing check valve 2 Controllo elettronico e interfaccia utente /
Electronic control and user interface 3 Uscita fumi / Flue gas outlet 4 Termostato
fumi / Flue gas thermostat 5 Collettore con scarico condensa / Manifold with
condensate drain 6 Ruote flottanti con dispositivo di blocco / Floating wheels
with blocking device 7 Valvola di sfiato aria / Air vent valve 8 Sensore di mandata
impianto / System delivery sensor 9 Pressostato acqua / Water pressure switch
10 Attacco valvola di sicurezza (non fornita) / Safety valve fitting (not supplied) 11
Mandata impianto / System delivery 12 Rubinetto scarico generatore / Generator
drain cock 13 Ritorno impianto / System return 14 Sonda ritorno impianto /
System return probe 15 Ingresso gas / Gas inlet
ATTACCHI IDRAULICI GAS E USCITE FUMI
GAS AND FLUE GAS OUTLET PLUMBING FITTINGS
5
6
MODELLO / MODEL
70
125
160
220
320
3
Uscita fumi Ø / Flue gas outlet Ø
80
100
160
160
200
11
Mandata impianto / System delivery
1” 1/4
1” 1/4
2”
2”
DN65
13
Ritorno impianto / System return
1” 1/4
1” 1/4
2”
2”
DN65
15
Ingresso gas / Gas inlet
3/4”
1”
1”
1”
1”
12
Scarico caldaia / Boiler drain
3/4”
3/4”
3/4”
3/4”
3/4”
