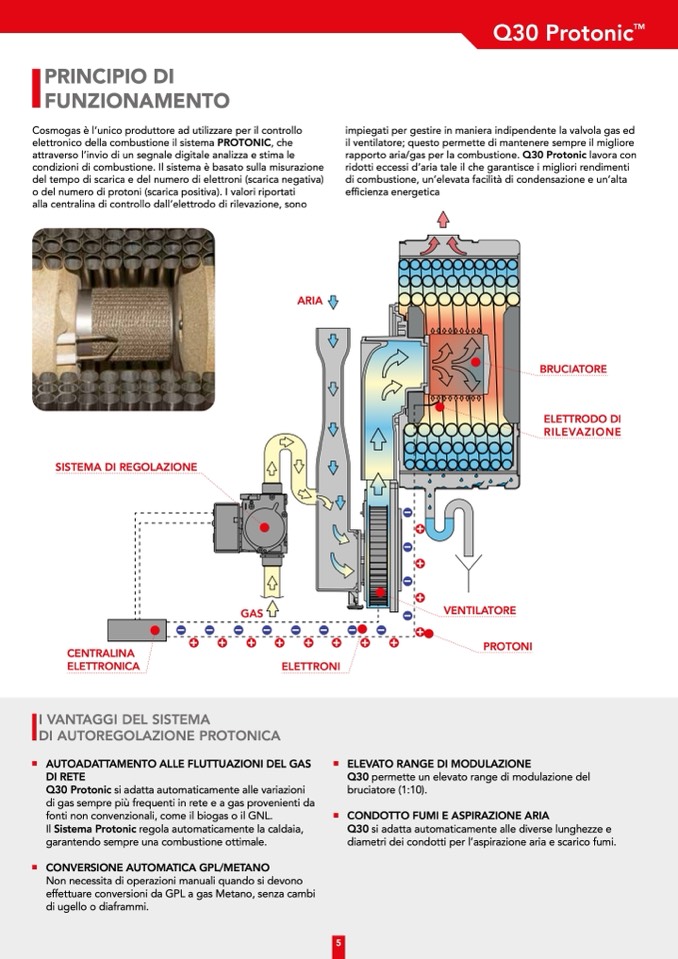

PRINCIPIO DI
FUNZIONAMENTO
Cosmogas è l’unico produttore ad utilizzare per il controllo
elettronico della combustione il sistema PROTONIC, che
attraverso l’invio di un segnale digitale analizza e stima le
condizioni di combustione. Il sistema è basato sulla misurazione
del tempo di scarica e del numero di elettroni (scarica negativa)
o del numero di protoni (scarica positiva). I valori riportati
alla centralina di controllo dall’elettrodo di rilevazione, sono
ARIA
SISTEMA DI REGOLAZIONE
- - -
GAS
- - - - -
-
+
+
+
+
+
+
+
+
+
CENTRALINA
ELETTRONICA
ELETTRONI
I VANTAGGI DEL SISTEMA
DI AUTOREGOLAZIONE PROTONICA
AUTOADATTAMENTO ALLE FLUTTUAZIONI DEL GAS
DI RETE
Q30 Protonic si adatta automaticamente alle variazioni
di gas sempre più frequenti in rete e a gas provenienti da
fonti non convenzionali, come il biogas o il GNL.
Il Sistema Protonic regola automaticamente la caldaia,
garantendo sempre una combustione ottimale.
CONVERSIONE AUTOMATICA GPL/METANO
Non necessita di operazioni manuali quando si devono
effettuare conversioni da GPL a gas Metano, senza cambi
di ugello o diaframmi.
ELEVATO RANGE DI MODULAZIONE
Q30 permette un elevato range di modulazione del
bruciatore (1:10).
CONDOTTO FUMI E ASPIRAZIONE ARIA
Q30 si adatta automaticamente alle diverse lunghezze e
diametri dei condotti per l’aspirazione aria e scarico fumi.
5
impiegati per gestire in maniera indipendente la valvola gas ed
il ventilatore; questo permette di mantenere sempre il migliore
rapporto aria/gas per la combustione. Q30 Protonic lavora con
ridotti eccessi d’aria tale il che garantisce i migliori rendimenti
di combustione, un’elevata facilità di condensazione e un’alta
efficienza energetica
-
+
-
-
+
+
VENTILATORE
PROTONI
Q30 Protonic
TM
BRUCIATORE
ELETTRODO DI
RILEVAZIONE
