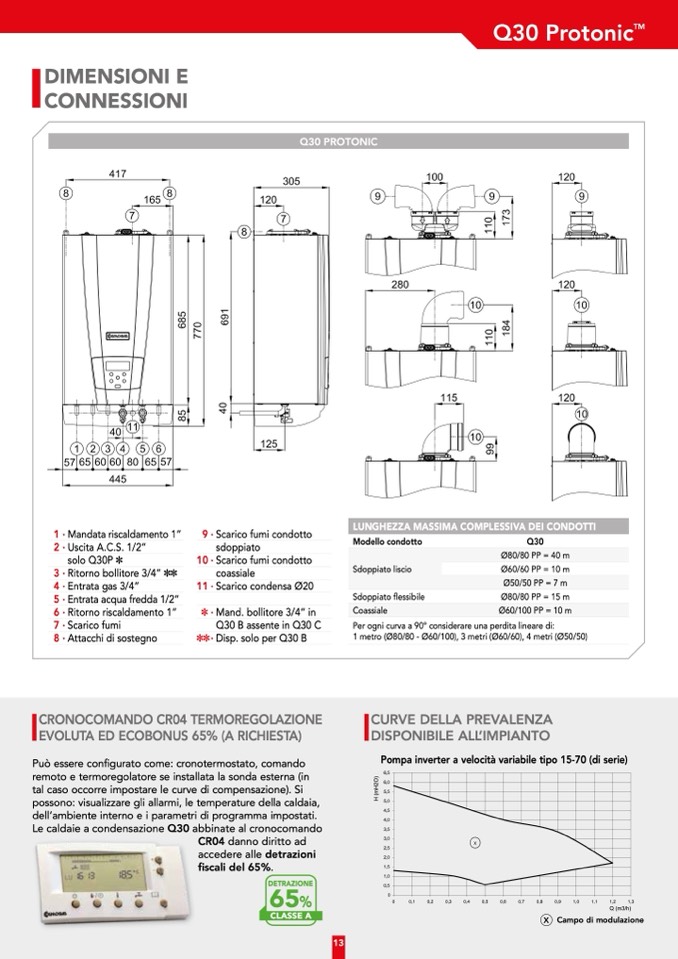

DIMENSIONI E
CONNESSIONI
1 ·
2·
3·
4 ·
5 ·
6 ·
7·
8 ·
Mandata riscaldamento 1”
Uscita A.C.S. 1/2”
solo Q30P ]
Ritorno bollitore 3/4” ]]
Entrata gas 3/4”
Entrata acqua fredda 1/2”
Ritorno riscaldamento 1”
Scarico fumi
Attacchi di sostegno
9 ·
10 ·
11 ·
] ·
]]·
Scarico fumi condotto
sdoppiato
Scarico fumi condotto
coassiale
Scarico condensa Ø20
Mand. bollitore 3/4” in
Q30 B assente in Q30 C
Disp. solo per Q30 B
LUNGHEZZA MASSIMA COMPLESSIVA DEI CONDOTTI
CRONOCOMANDO CR04 TERMOREGOLAZIONE
EVOLUTA ED ECOBONUS 65% (A RICHIESTA)
Può essere configurato come: cronotermostato, comando
remoto e termoregolatore se installata la sonda esterna (in
tal caso occorre impostare le curve di compensazione). Si
possono: visualizzare gli allarmi, le temperature della caldaia,
dell’ambiente interno e i parametri di programma impostati.
Le caldaie a condensazione Q30 abbinate al cronocomando
CR04 danno diritto ad
accedere alle detrazioni
fiscali del 65%.
DETRAZIONE
65
%
CLASSE A
Per ogni curva a 90° considerare una perdita lineare di:
1 metro (Ø80/80 - Ø60/100), 3 metri (Ø60/60), 4 metri (Ø50/50)
CURVE DELLA PREVALENZA
DISPONIBILE ALL’IMPIANTO
Pompa inverter a velocità variabile tipo 15-70 (di serie)
Q30 PROTONIC
13
Modello condotto
Sdoppiato liscio
Sdoppiato flessibile
Coassiale
Q30
Ø80/80 PP = 40 m
Ø60/60 PP = 10 m
Ø50/50 PP = 7 m
Ø80/80 PP = 15 m
Ø60/100 PP = 10 m
6,5
6,0
5,5
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
X
Q30 Protonic
TM
H
(
m
H
2
O
)
0
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
Q (m3/h)
X Campo di modulazione
