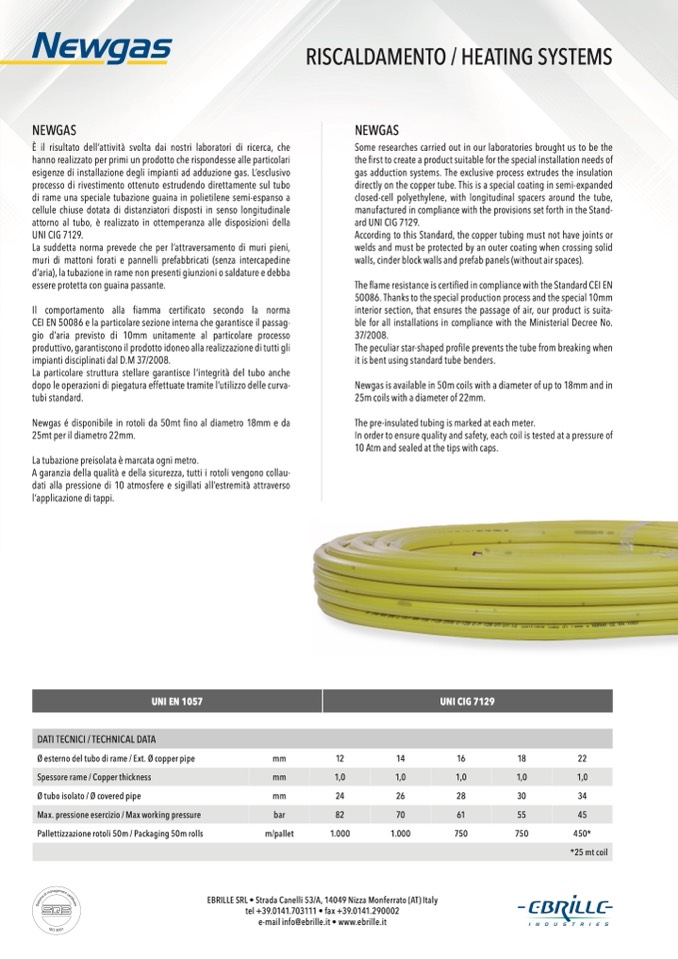

NEWGAS
È il risultato dell’attività svolta dai nostri laboratori di ricerca, che
hanno realizzato per primi un prodotto che rispondesse alle particolari
esigenze di installazione degli impianti ad adduzione gas. L’esclusivo
processo di rivestimento ottenuto estrudendo direttamente sul tubo
di rame una speciale tubazione guaina in polietilene semi-espanso a
cellule chiuse dotata di distanziatori disposti in senso longitudinale
attorno al tubo, è realizzato in ottemperanza alle disposizioni della
UNI CIG 7129.
La suddetta norma prevede che per l’attraversamento di muri pieni,
muri di mattoni forati e pannelli prefabbricati (senza intercapedine
d’aria), la tubazione in rame non presenti giunzioni o saldature e debba
essere protetta con guaina passante.
Il comportamento alla fiamma certificato secondo la norma
CEI EN 50086 e la particolare sezione interna che garantisce il passag-
gio d’aria previsto di 10mm unitamente al particolare processo
produttivo, garantiscono il prodotto idoneo alla realizzazione di tutti gli
impianti disciplinati dal D.M 37/2008.
La particolare struttura stellare garantisce l’integrità del tubo anche
dopo le operazioni di piegatura effettuate tramite l’utilizzo delle curva-
tubi standard.
Newgas é disponibile in rotoli da 50mt fino al diametro 18mm e da
25mt per il diametro 22mm.
La tubazione preisolata è marcata ogni metro.
A garanzia della qualità e della sicurezza, tutti i rotoli vengono collau-
dati alla pressione di 10 atmosfere e sigillati all’estremità attraverso
l’applicazione di tappi.
RISCALDAMENTO / HEATING SYSTEMS
NEWGAS
Some researches carried out in our laboratories brought us to be the
the first to create a product suitable for the special installation needs of
gas adduction systems. The exclusive process extrudes the insulation
directly on the copper tube. This is a special coating in semi-expanded
closed-cell polyethylene, with longitudinal spacers around the tube,
manufactured in compliance with the provisions set forth in the Stand-
ard UNI CIG 7129.
According to this Standard, the copper tubing must not have joints or
welds and must be protected by an outer coating when crossing solid
walls, cinder block walls and prefab panels (without air spaces).
The flame resistance is certified in compliance with the Standard CEI EN
50086. Thanks to the special production process and the special 10mm
interior section, that ensures the passage of air, our product is suita-
ble for all installations in compliance with the Ministerial Decree No.
37/2008.
The peculiar star-shaped profile prevents the tube from breaking when
it is bent using standard tube benders.
Newgas is available in 50m coils with a diameter of up to 18mm and in
25m coils with a diameter of 22mm.
The pre-insulated tubing is marked at each meter.
In order to ensure quality and safety, each coil is tested at a pressure of
10 Atm and sealed at the tips with caps.
UNI EN 1057
UNI CIG 7129
DATI TECNICI / TECHNICAL DATA
Ø esterno del tubo di rame / Ext. Ø copper pipe
mm
12
14
16
18
22
Spessore rame / Copper thickness
mm
1,0
1,0
1,0
1,0
1,0
Ø tubo isolato / Ø covered pipe
mm
24
26
28
30
34
Max. pressione esercizio / Max working pressure
bar
82
70
61
55
45
Pallettizzazione rotoli 50m / Packaging 50m rolls
m/pallet
1.000
1.000
750
750
450*
*25 mt coil
