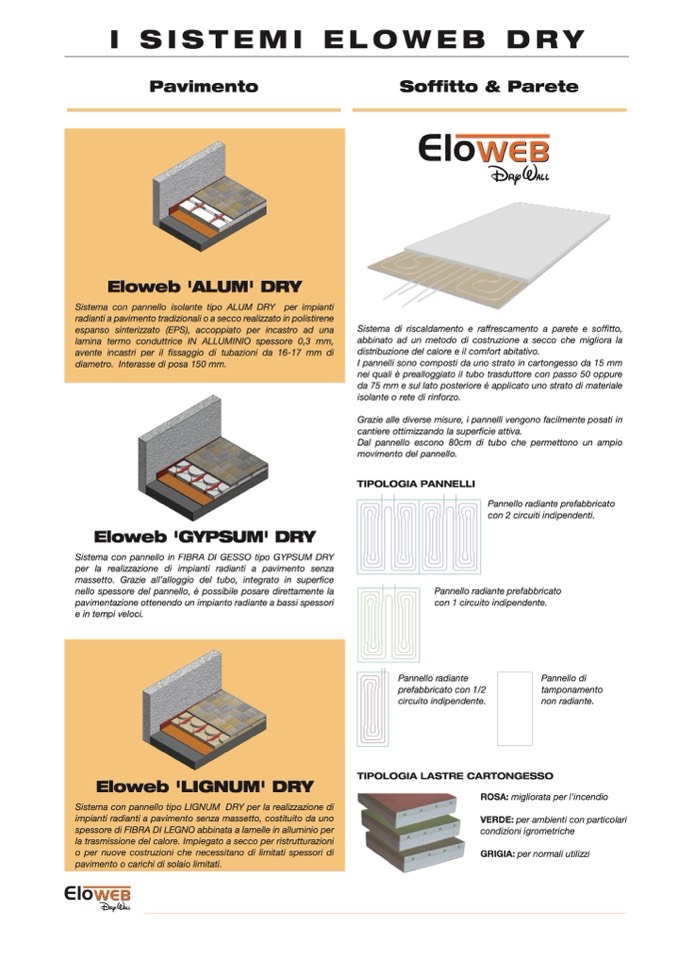

I SISTEMI ELOWEB DRY

Pavimento

6

5

4

3

2

1

D

D

C

C

B

B

A

A

Soffitto & Parete

DryWall

Eloweb 'ALUM' DRY

Sistema con pannello isolante tipo ALUM DRY per impianti

radianti a pavimento tradizionali o a secco realizzato in polistirene

espanso sinterizzato (EPS), accoppiato per incastro ad una

lamina termo conduttrice IN ALLUMINIO spessore 0,3 mm,

avente incastri per il fissaggio di tubazioni da 16-17 mm di

diametro. Interasse di posa 150 mm.

6

5

4

3

2

1

Eloweb 'GYPSUM' DRY

Sistema con pannello in FIBRA DI GESSO tipo GYPSUM DRY

per la realizzazione di impianti radianti a pavimento senza

massetto. Grazie all’alloggio del tubo, integrato in superfice

nello spessore del pannello, è possibile posare direttamente la

pavimentazione ottenendo un impianto radiante a bassi spessori

e in tempi veloci.

6

5

4

3

2

Eloweb 'LIGNUM' DRY

Sistema con pannello tipo LIGNUM DRY per la realizzazione di

impianti radianti a pavimento senza massetto, costituito da uno

spessore di FIBRA DI LEGNO abbinata a lamelle in alluminio per

6

la trasmissio

5

ne del calore

4

. Impiegato a s

3

ecco per ristr

2

utturazioni

o per nuove costruzioni che necessitano di limitati spessori di

pavimento o carichi di solaio limitati.

Sistema di riscaldamento e raffrescamento a parete e soffitto,

abbinato ad un metodo di costruzione a secco che migliora la

distribuzione del calore e il comfort abitativo.

I pannelli sono composti da uno strato in cartongesso da 15 mm

nei quali è prealloggiato il tubo trasduttore con passo 50 oppure

da 75 mm e sul lato posteriore è applicato uno strato di materiale

isolante o rete di rinforzo.

Grazie alle diverse misure, i pannelli vengono facilmente posati in

cantiere ottimizzando la superficie attiva.

Dal pannello escono 80cm di tubo che permettono un ampio

movimento del pannello.

TIPOLOGIA PANNELLI

Pannello radiante prefabbricato

con 2 circuiti indipendenti.

Pannello radiante prefabbricato

con 1 circuito indipendente.

D

C

Pannello radiante

prefabbricato con 1/2

circuito indipendente.

Pannello di

tamponamento

non radiante.

1

D

B

B

A

A

1

ROSA: migliorata per l'incendio

VERDE: per ambienti con particolari

condizioni igrometriche

GRIGIA: per normali utilizzi

C

TIPOLOGIA LASTRE CARTONGESSO

DryWall
