1
2
3
m
m
2

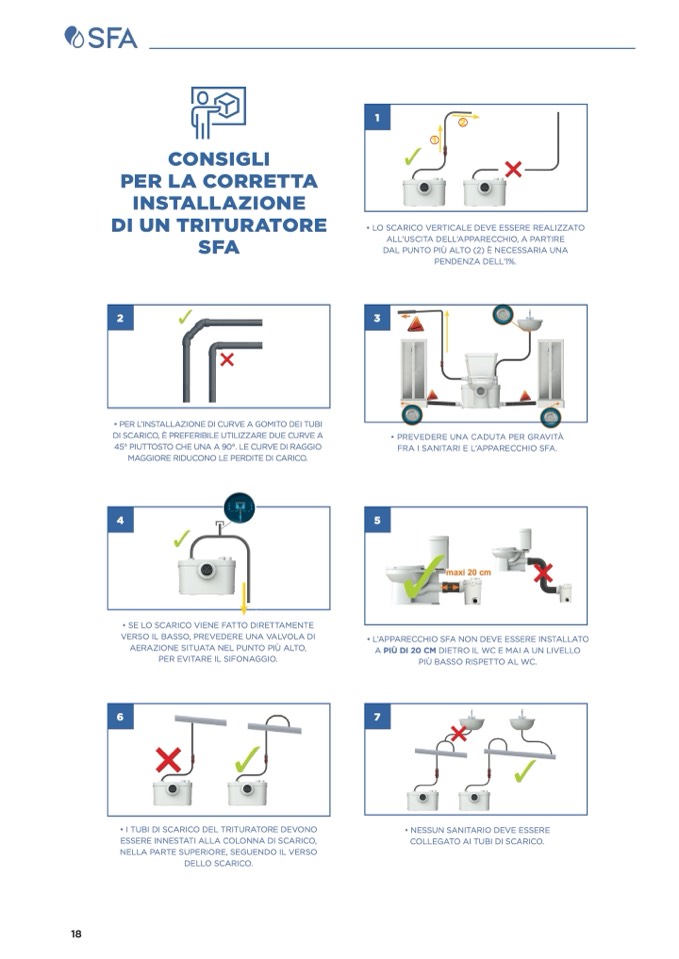

• LO SCARICO VERTICALE DEVE ESSERE REALIZZATO
ALL’USCITA DELL’APPARECCHIO, A PARTIRE
DAL PUNTO PIÙ ALTO (2) È NECESSARIA UNA
PENDENZA DELL’1%.
Ø EXT 28/32/40 mm
18
X
E
Ø
Ø EXT40mm
Ø EXT 40/50mm
• PER L’INSTALLAZIONE DI CURVE A GOMITO DEI TUBI
DI SCARICO, È PREFERIBILE UTILIZZARE DUE CURVE A
• PREVEDERE UNA CADUTA PER GRAVITÀ
45° PIUTTOSTO CHE UNA A 90°. LE C
URVE DI RAGGIO
FRA I SANITARI E L’APPARECCHIO SFA.
MAGGIORE RIDUCONO LE PERDITE DI CARICO.
4
5
5
2
1
maxi 20 cm
• SE LO SCARICO VIENE FATTO DIRETTAMENTE
VERSO IL BASSO, PREVEDERE UNA VALVOLA DI
AERAZIONE SITUATA NEL PUNTO PIÙ ALTO,
maxi 20 cm
• L’APPARECCHIO SFA NON DEVE ESSERE INSTALLATO
A PIÙ DI 20 CM DIETRO IL WC E MAI A UN LIVELLO
PER EVITARE IL SIFONAGGIO.
PIÙ BASSO RISPETTO AL WC.
6
7
2
• I TUBI DI SCARICO DEL TRITURATORE DEVONO
2
ESSERE INNES1TATI ALLA COLONNA DI SCARICO,
1
NELLA PARTE SUPERIORE, SEGUENDO IL VERSO
DELLO SCARICO.
• NESSUN SANITARIO DEVE ESSERE
COLLEGATO AI TUBI DI SCARICO.
1
2
1
Ø EXT 40/50mm
2
3
/
8
2
/
2
2
T
