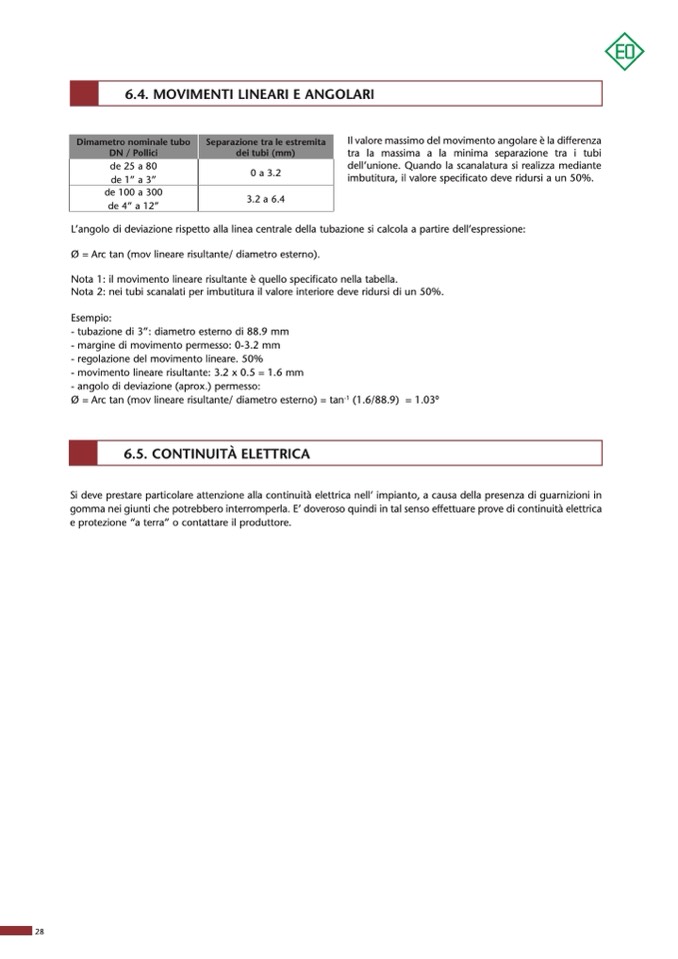

6.4. MOVIMENTI LINEARI E ANGOLARI
Dimametro nominale tubo
DN / Pollici
Separazione tra le estremita
dei tubi (mm)
�� �� � ��
de 1” a 3”
0 a 3.2
de 100 a 300
de 4” a 12”
3.2 a 6.4
Il valore massimo del movimento angolare è la differenza
tra la massima a la minima separazione tra i tubi
dell’unione. Quando la scanalatura si realizza mediante
imbutitura, il valore specificato deve ridursi a un 50%.
L’angolo di deviazione rispetto alla linea centrale della tubazione si calcola a partire dell’espressione:
Ø = Arc tan (mov lineare risultante/ diametro esterno).
Nota 1: il movimento lineare risultante è quello specificato nella tabella.
Nota 2: nei tubi scanalati per imbutitura il valore interiore deve ridursi di un 50%.
Esempio:
� ��������� �� ��� �������� ������� �� ���� ��
- margine di movimento permesso: 0-3.2 mm
- regolazione del movimento lineare. 50%
- movimento lineare risultante: 3.2 x 0.5 = 1.6 mm
- angolo di deviazione (aprox.) permesso:
Ø = Arc tan (mov lineare risultante/ diametro esterno) = tan
-1
���������� � ����o
Si deve prestare particolare attenzione alla continuità elettrica nell’ impianto, a causa della presenza di guarnizioni in
gomma nei giunti che potrebbero interromperla. E’ doveroso quindi in tal senso effettuare prove di continuità elettrica
e protezione “a terra” o contattare il produttore.
6.5. CONTINUITÀ ELETTRICA
��
