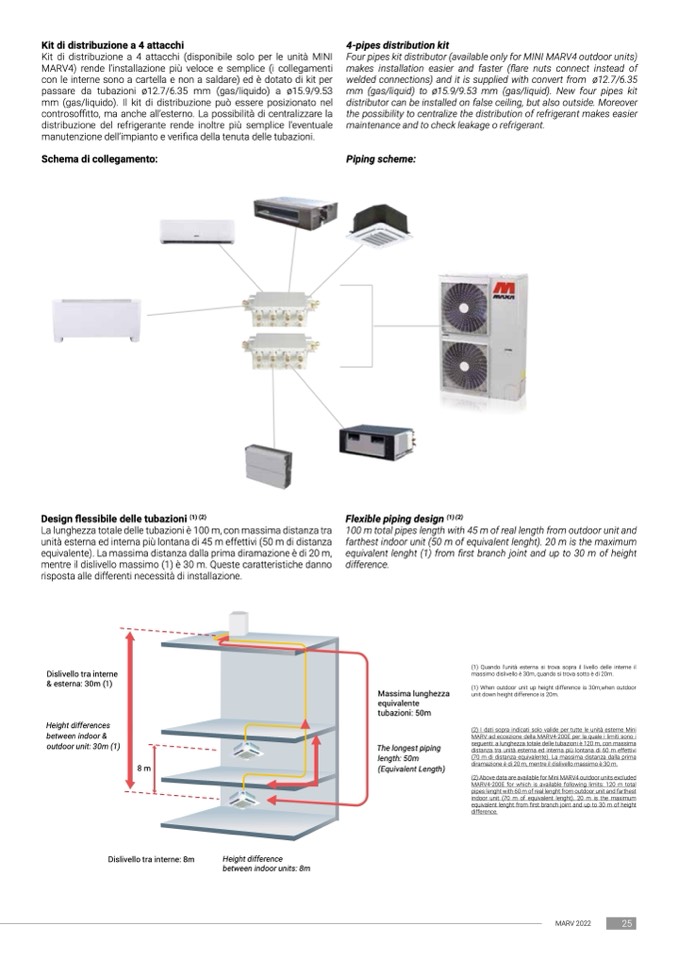

Kit di distribuzione a 4 attacchi

Kit di distribuzione a 4 attacchi (disponibile solo per le unità MINI

MARV4) rende l’installazione più veloce e semplice (i collegamenti

con le interne sono a cartella e non a saldare) ed è dotato di kit per

passare da tubazioni ø12.7/6.35 mm (gas/liquido) a ø15.9/9.53

mm (gas/liquido). Il kit di distribuzione può essere posizionato nel

controsoffitto, ma anche all’esterno. La possibilità di centralizzare la

4-pipes distribution kit

Four pipes kit distributor (available only for MINI MARV4 outdoor units)

makes installation easier and faster (flare nuts connect instead of

welded connections) and it is supplied with convert from ø12.7/6.35

mm (gas/liquid) to ø15.9/9.53 mm (gas/liquid). New four pipes kit

distributor can be installed on false ceiling, but also outside. Moreover

the possibility to centralize the distribution of refrigerant makes easier

maintenance and to check leakage o refrigerant.

distribuzione del refrigerante rende inoltre più semplice l’eventuale

Frontale

Lato destro

manutenzione dell’impianto e verFifirocnat della tenuta dRieglhltestiduebazioni.

Lato posteriore

Lato superiore

Back side

Bottom side

Schema di collegamento:

Frontale

Front

Lato destro

Right side

Piping scheme:

Lato posteriore

Lato superiore

Back side

Bottom side

Design flessibile delle tubazioni

(1) (2)

Flexible piping design

(1) (2)

100 m total pipes length with 45 m of real length from outdoor unit and

farthest indoor unit (50 m of equivalent lenght). 20 m is the maximum

equivalent lenght (1) from first branch joint and up to 30 m of height

difference.

La lunghezza totale delle tubazioni è 100 m, con massima distanza tra

unità esterna ed interna più lontana di 45 m effettivi (50 m di distanza

equivalente). La massima distanza dalla prima diramazione è di 20 m,

mentre il dislivello massimo (1) è 30 m. Queste caratteristiche danno

risposta alle differenti necessità di installazione.

Dislivello tra interne

& esterna: 30m (1)

Height differences

between indoor &

outdoor unit: 30m (1)

Dislivello tra interne: 8m

(1) Quando l’unità esterna si trova sopra il livello delle interne il

massimo dislivello è 30m, quando si trova sotto è di 20m.

(1) When outdoor unit up height difference is 30m,when outdoor

unit down height difference is 20m.

(2) I dati sopra indicati solo valide per tutte le unità esterne Mini

MARV ad eccezione della MARV4-200E per la quale i limiti sono i

seguenti: a lunghezza totale delle tubazioni è 120 m, con massima

distanza tra unità esterna ed interna più lontana di 60 m effettivi

(70 m di distanza equivalente). La massima distanza dalla prima

diramazione è di 20 m, mentre il dislivello massimo è 30 m.

(2) Above data are available for Mini MARV4 outdoor units excluded

MARV4-200E for which is available following limits: 120 m total

pipes lenght with 60 m of real lenght from outdoor unit and farthest

indoor unit (70 m of equivalent lenght). 20 m is the maximum

equivalent lenght from first branch joint and up to 30 m of height

difference.

Facile da

Easy to t

8 m

Massima lunghezza

equivalente

tubazioni: 50m

The longest piping

length: 50m

(Equivalent Length)

Height difference

between indoor units: 8m

*quando l'unità esterna si trova sopra il livello delle interne il massimo dislivello è 30m, quando si trova sotto è di 20m

*when outdoor unit up height difference is 30m,when outdoor unit down height difference is 20m
