Funzionamento

sistema Thermoair

Il sistema di ventilazione meccanica pro-

posto dalla Thermolutz è di tipo a doppio

flusso con recuperatore di calore;

vengono realizzati quattro condotti sepa-

rati per:

l’immissione dell’aria esterna

in ambiente (MANDATA)

l’estrazione dell’aria viziata dagli

ambienti (RIPRESA)

l’aspirazione dell’aria esterna di

rinnovo (ASPIRAZIONE)

l’espulsione dell’aria viziata

all’esterno (ESPULSIONE)

Grazie al recuperatore ad alta ef

ficien-

za della macchina Thermoair, il calore

dell’aria viziata viene ceduto all’aria pre-

levata dall’esterno.

La macchina è provvista di filtri sia in

ASPIRAZIONE sia in ESPULSIONE.

Il sistema prevede l’utilizzo di condot-

ti flessibili: l’espulsione dell’aria viziata

e la ripresa dell’aria esterna, vengono

fissati alla macchina e, tramite appositi

terminali, messi in comunicazione con

l’esterno. Per la distribuzione dell’aria in

ambiente, alla macchina vengono colle-

gati, sempre con condotti flessibili, due

PLENUM (Mandata e Ripresa) in diverse

configurazioni (a seconda del numero di

uscite); dai plenum, tramite la tubazione

flessibile Ø 75 mm, l’aria viene immessa/

ripresa in ambiente dalle bocchette, in-

stallabili a soffitto o a parete (con uno o

due attacchi Ø 75 mm a seconda della

portata d’aria).

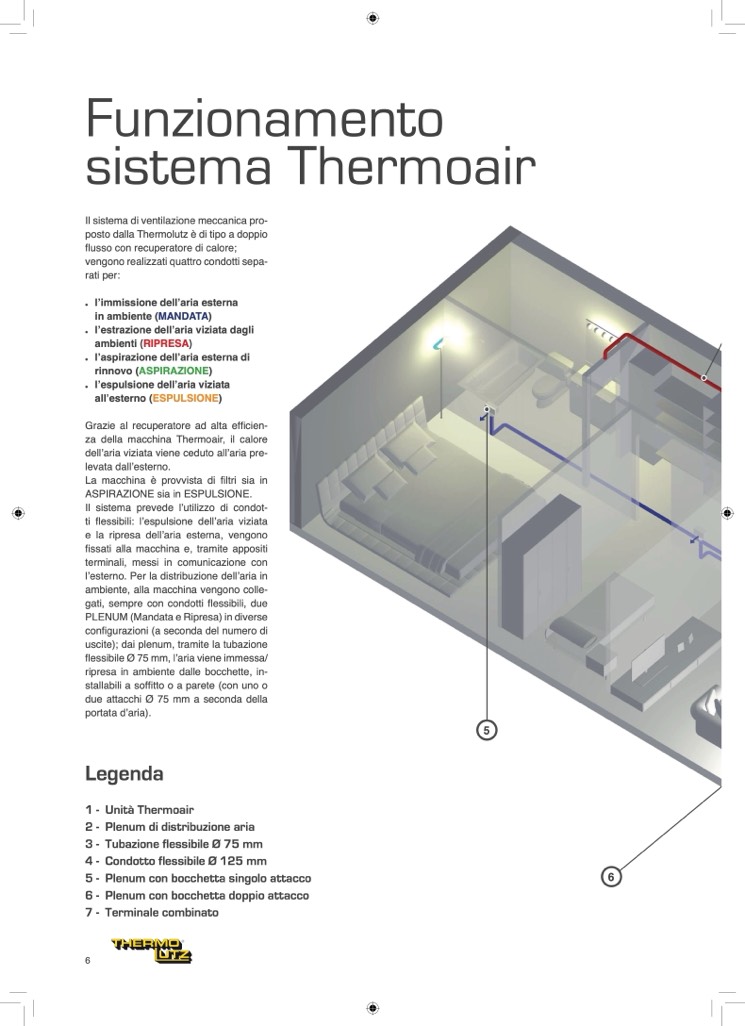

Legenda

1 - Unità Thermoair

2 - Plenum di distribuzione aria

3 - Tubazione flessibile Ø 75 mm

4 - Condotto flessibile Ø 125 mm

5 - Plenum con bocchetta singolo attacco

6 - Plenum con bocchetta doppio attacco

7 - Terminale combinato

5

6

6
