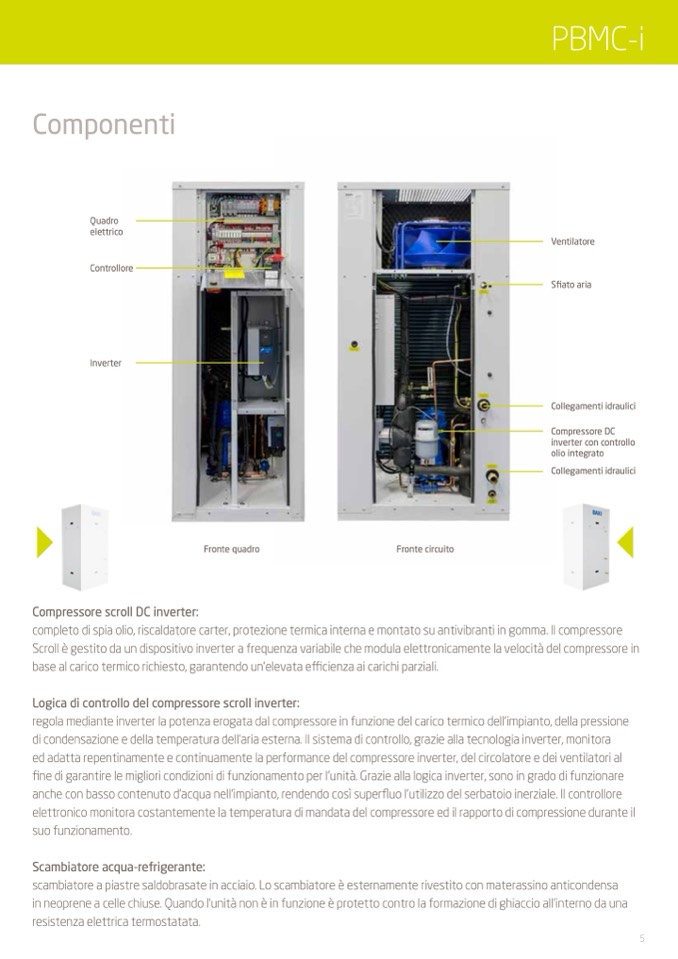

PBMC-i

Componenti

Quadro

elettrico

Controllore

Inverter

Compressore scroll DC inverter:

Ventilatore

Sfiato aria

Collegamenti idraulici

Compressore DC

inverter con controllo

olio integrato

Collegamenti idraulici

Fronte quadro

Fronte circuito

completo di spia olio, riscaldatore carter, protezione termica interna e montato su antivibranti in gomma. Il compressore

Scroll è gestito da un dispositivo inverter a frequenza variabile che modula elettronicamente la velocità del compressore in

base al carico termico richiesto, garantendo un’elevata efficienza ai carichi parziali.

Logica di controllo del compressore scroll inverter:

regola mediante inverter la potenza erogata dal compressore in funzione del carico termico dell’impianto, della pressione

di condensazione e della temperatura dell’aria esterna. Il sistema di controllo, grazie alla tecnologia inverter, monitora

ed adatta repentinamente e continuamente la performance del compressore inverter, del circolatore e dei ventilatori al

fine di garantire le migliori condizioni di funzionamento per l’unità. Grazie alla logica inverter, sono in grado di funzionare

anche con basso contenuto d’acqua nell’impianto, rendendo così superfluo l’utilizzo del serbatoio inerziale. Il controllore

elettronico monitora costantemente la temperatura di mandata del compressore ed il rapporto di compressione durante il

suo funzionamento.

Scambiatore acqua-refrigerante:

scambiatore a piastre saldobrasate in acciaio. Lo scambiatore è esternamente rivestito con materassino anticondensa

in neoprene a celle chiuse. Quando l’unità non è in funzione è protetto contro la formazione di ghiaccio all’interno da una

resistenza elettrica termostatata.

5
