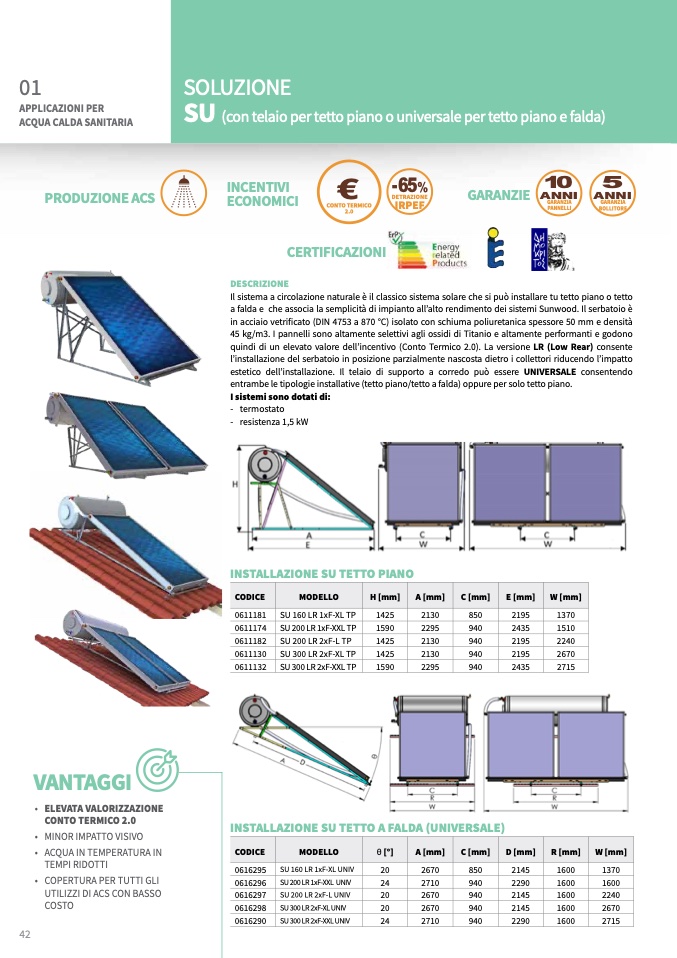

01

APPLICAZIONI PER

ACQUA CALDA SANITARIA

SOLUZIONE

SU

(con telaio per tetto piano o universale per tetto piano e falda)

PRODUZIONE ACS

GARANZIE ANNI ANNI

Il sistema a circolazione naturale è il classico sistema solare che si può installare tu tetto piano o tetto

a falda e che associa la semplicità di impianto all’alto rendimento dei sistemi Sunwood. Il serbatoio è

in acciaio vetrificato (DIN 4753 a 870 °C) isolato con schiuma poliuretanica spessore 50 mm e densità

45 kg/m3. I pannelli sono altamente selettivi agli ossidi di Titanio e altamente performanti e godono

quindi di un elevato valore dell’incentivo (Conto Termico 2.0). La versione LR (Low Rear) consente

l’installazione del serbatoio in posizione parzialmente nascosta dietro i collettori riducendo l’impatto

estetico dell’installazione. Il telaio di supporto a corredo può essere UNIVERSALE consentendo

entrambe le tipologie installative (tetto piano/tetto a falda) oppure per solo tetto piano.

I sistemi sono dotati di:

- termostato

- resistenza 1,5 kW

INSTALLAZIONE SU TETTO PIANO

0611181

0611174

0611182

0611130

0611132

INCENTIVI

ECONOMICI

€

-65

%

10 5

CERTIFICAZIONI

DESCRIZIONE

CONTO TERMICO

2.0

DETRAZIONE

IRPEF

GARANZIA

PANNELLI

GARANZIA

BOLLITORE

CODICE

MODELLO

H [mm]

A [mm]

C [mm]

E [mm]

W [mm]

SU 160 LR 1xF-XL TP

1425

2130

850

2195

1370

SU 200 LR 1xF-XXL TP

1590

2295

940

2435

1510

SU 200 LR 2xF-L TP

1425

2130

940

2195

2240

SU 300 LR 2xF-XL TP

1425

2130

940

2195

2670

SU 300 LR 2xF-XXL TP

1590

2295

940

2435

2715

VANTAGGI

• ELEVATA VALORIZZAZIONE

CONTO TERMICO 2.0

• MINOR IMPATTO VISIVO

• ACQUA IN TEMPERATURA IN

TEMPI RIDOTTI

• COPERTURA PER TUTTI GLI

UTILIZZI DI ACS CON BASSO

COSTO

INSTALLAZIONE SU TETTO A FALDA (UNIVERSALE)

0616295

0616296

0616297

0616298

0616290

CODICE

MODELLO

θ [°]

A [mm]

C [mm]

D [mm]

R [mm]

W [mm]

SU 160 LR 1xF-XL UNIV

20

2670

850

2145

1600

1370

SU200LR1xF-XXL UNIV

24

2710

940

2290

1600

1600

SU 200 LR 2xF-L UNIV

20

2670

940

2145

1600

2240

SU 300 LR 2xF-XL UNIV

20

2670

940

2145

1600

2670

42

SU 300 LR 2xF-XXL UNIV

24

2710

940

2290

1600

2715
