SERIE VORT MONO
RECUPERATORI DI CALORE DECENTRALIZZATI

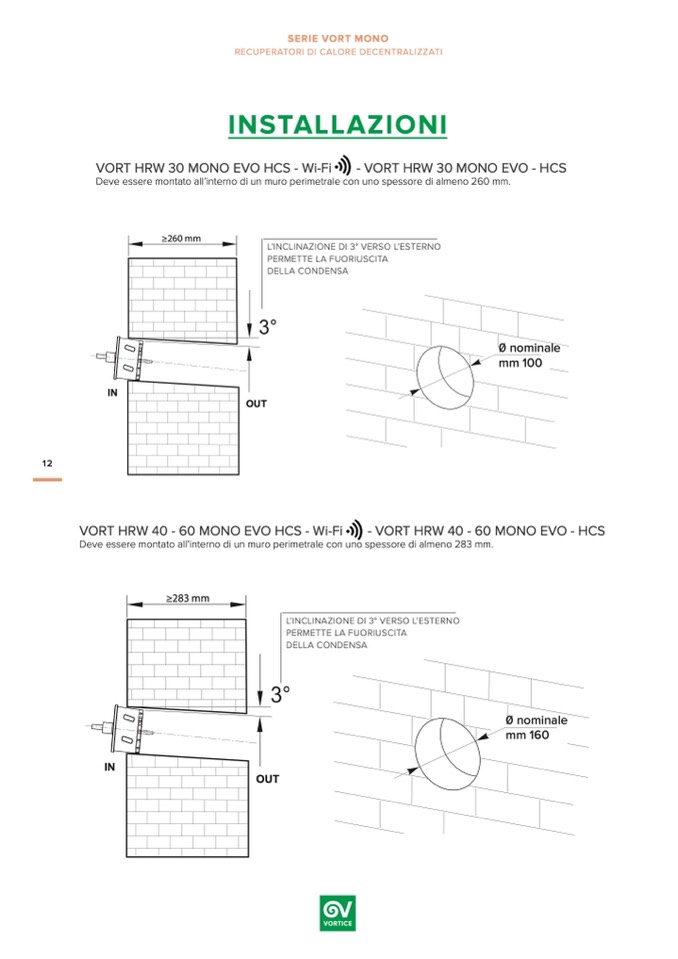

INSTALLAZIONI
VORT HRW 30 MONO EVO HCS - Wi-Fi
- VORT HRW 30 MONO EVO - HCS
Deve essere montato all’interno di un muro perimetrale con uno spessore di almeno 260 mm.
≥260 mm
≥260 mm
L’INCLINAZIONE DI 3° VERSO L’ESTERNO
PERMETTE LA FUORIUSCITA
DELLA CONDENSA
ø
mm 102
0 n
ø
ominale
mm 102
mm 100
IN
OUT
OUT
IN
12
VORT HRW 40 - 60 MONO EVO HCS - Wi-Fi
- VORT HRW 40 - 60 MONO EVO - HCS
Deve essere montato all’interno di un muro perimetrale con uno spessore di almeno 283 mm.
L’INCLINAZIONE DI 3° VERSO L’ESTERNO
PERMETTE LA FUORIUSCITA
DELLA CONDENSA
≥283 mm
≥283 mm
ø
0 no
ø
minale
mm 162
mm 160
mm 162
IN
IN
OUT
OUT
