PELLET
CONTO
TERMICO
/ BIOMASSE

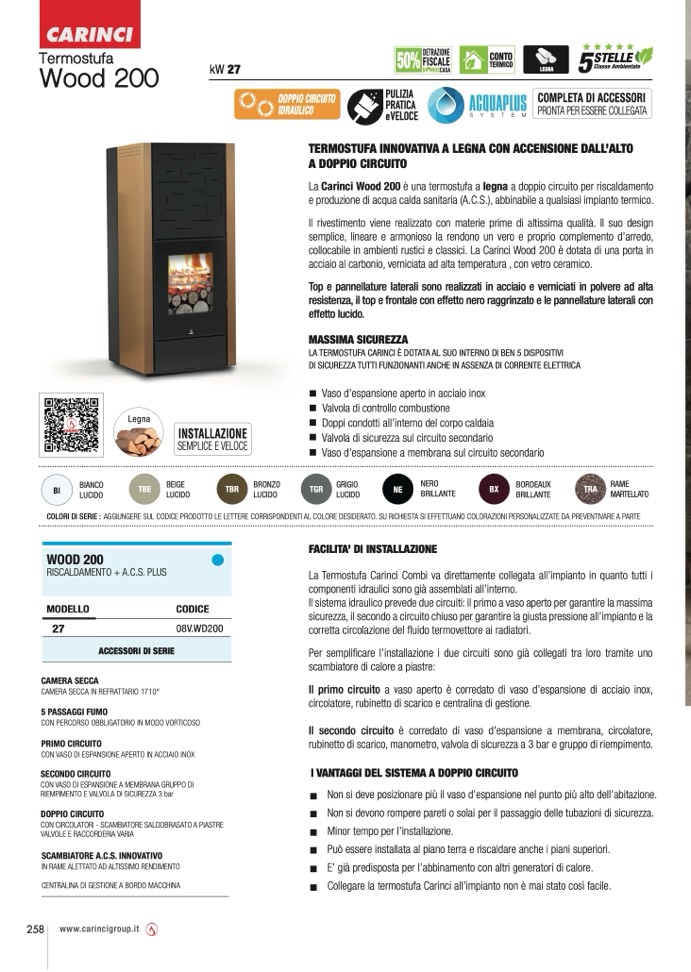

Termostufa
Wood 200
kW 27
LEGNA
5
STELLE
Classe Ambientale
DOPPIO CIRCUITO
IDRAULICO
PULIZIA
PRATICA
eVELOCE
PELLET
COMPLETA DI ACCESSORI
PRONTA PER ESSERE COLLEGATA
Legna
TERMOSTUFA INNOVATIVA A LEGNA CON ACCENSIONE DALL’ALTO
A DOPPIO CIRCUITO
La Carinci Wood 200 è una termostufa a legna a doppio circuito per riscaldamento
e produzione di acqua calda sanitaria (A.C.S.), abbinabile a qualsiasi impianto termico.
Il rivestimento viene realizzato con materie prime di altissima qualità. Il suo design
semplice, lineare e armonioso la rendono un vero e proprio complemento d’arredo,
collocabile in ambienti rustici e classici. La Carinci Wood 200 è dotata di una porta in
acciaio al carbonio, verniciata ad alta temperatura , con vetro ceramico.
Top e pannellature laterali sono realizzati in acciaio e verniciati in polvere ad alta
resistenza, il top e frontale con effetto nero raggrinzato e le pannellature laterali con
effetto lucido.
MASSIMA SICUREZZA
LA TERMOSTUFA CARINCI È DOTATA AL SUO INTERNO DI BEN 5 DISPOSITIVI
DI SICUREZZA TUTTI FUNZIONANTI ANCHE IN ASSENZA DI CORRENTE ELETTRICA
Vaso d’espansione aperto in acciaio inox
Valvola di controllo combustione
Doppi condotti all’interno del corpo caldaia
Valvola di sicurezza sul circuito secondario
Vaso d’espansione a membrana sul circuito secondario
INSTALLAZIONE
SEMPLICE E VELOCE
BI
BIANCO
TBE
BEIGE
TBR
BRONZO
TGR
GRIGIO
NE
NERO
BX
BORDEAUX
TRA
RAME
LUCIDO
LUCIDO
LUCIDO
LUCIDO
BRILLANTE
BRILLANTE
MARTELLATO
COLORI DI SERIE : AGGIUNGERE SUL CODICE PRODOTTO LE LETTERE CORRISPONDENTI AL COLORE DESIDERATO. SU RICHIESTA SI EFFETTUANO COLORAZIONI PERSONALIZZATE DA PREVENTIVARE A PARTE
FACILITA’ DI INSTALLAZIONE
WOOD 200
RISCALDAMENTO + A.C.S. PLUS
MODELLO
CAMERA SECCA
CAMERA SECCA IN REFRATTARIO 1710°
5 PASSAGGI FUMO
CODICE
08V.WD200
La Termostufa Carinci Combi va direttamente collegata all’impianto in quanto tutti i
componenti idraulici sono già assemblati all’interno.
Il sistema idraulico prevede due circuiti: il primo a vaso aperto per garantire la massima
sicurezza, il secondo a circuito chiuso per garantire la giusta pressione all’impianto e la
corretta circolazione del fluido termovettore ai radiatori.
Per semplificare l’installazione i due circuiti sono già collegati tra loro tramite uno
scambiatore di calore a piastre:
Il primo circuito a vaso aperto è corredato di vaso d’espansione di acciaio inox,
circolatore, rubinetto di scarico e centralina di gestione.
Il secondo circuito è corredato di vaso d’espansione a membrana, circolatore,
rubinetto di scarico, manometro, valvola di sicurezza a 3 bar e gruppo di riempimento.
I VANTAGGI DEL SISTEMA A DOPPIO CIRCUITO
Non si deve posizionare più il vaso d’espansione nel punto più alto dell’abitazione.
Non si devono rompere pareti o solai per il passaggio delle tubazioni di sicurezza.
Minor tempo per l’installazione.
Può essere installata al piano terra e riscaldare anche i piani superiori.
E’ già predisposta per l’abbinamento con altri generatori di calore.
Collegare la termostufa Carinci all’impianto non è mai stato così facile.
50%
DETRAZIONE
FISCALE
B NUSCASA
27
ACCESSORI DI SERIE
CON PERCORSO OBBLIGATORIO IN MODO VORTICOSO
PRIMO CIRCUITO
CON VASO DI ESPANSIONE APERTO IN ACCIAIO INOX
SECONDO CIRCUITO
CON VASO DI ESPANSIONE A MEMBRANA GRUPPO DI
RIEMPIMENTO E VALVOLA DI SICUREZZA 3 bar
DOPPIO CIRCUITO
CON CIRCOLATORI - SCAMBIATORE SALDOBRASATO A PIASTRE
VALVOLE E RACCORDERIA VARIA
SCAMBIATORE A.C.S. INNOVATIVO
IN RAME ALETTATO AD ALTISSIMO RENDIMENTO
CENTRALINA DI GESTIONE A BORDO MACCHINA
258 www.carincigroup.it
