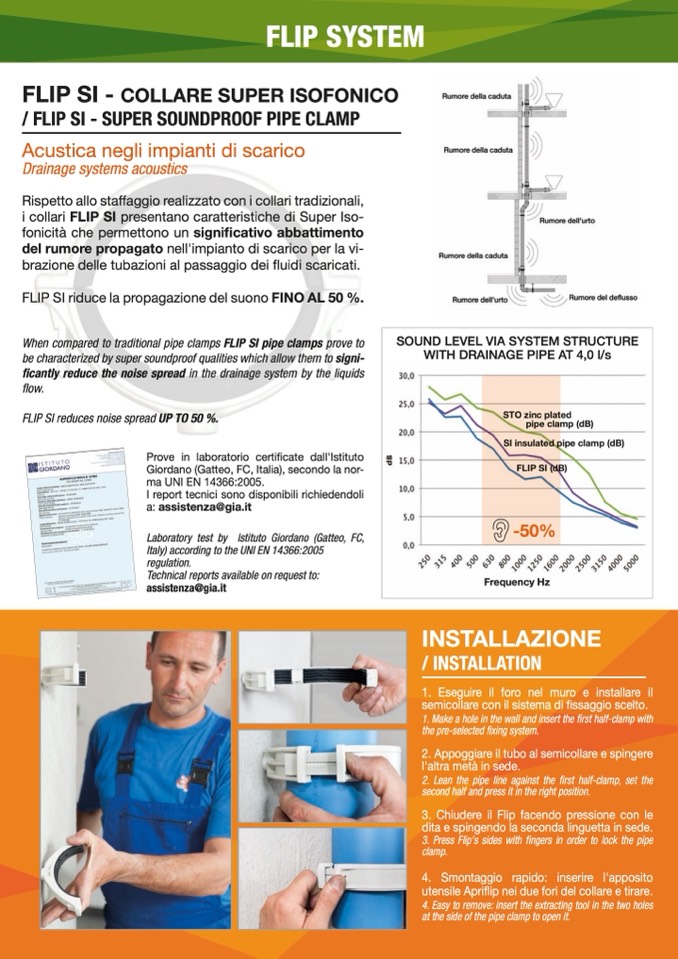

FLIP SYSTEM
FLIP SI - COLLARE SUPER ISOFONICO
/ FLIP SI - SUPER SOUNDPROOF PIPE CLAMP
Acustica negli impianti di scarico
Drainage systems acoustics
Rispetto allo staffaggio realizzato con i collari tradizionali,
i collari FLIP SI presentano caratteristiche di Super Iso-
fonicità che permettono un significativo abbattimento
del rumore propagato nell'impianto di scarico per la vi-
brazione delle tubazioni al passaggio dei fluidi scaricati.
FLIP SI riduce la propagazione del suono FINO AL 50 %.
When compared to traditional pipe clamps FLIP SI pipe clamps prove to
be characterized by super soundproof qualities which allow them to signi-
ficantly reduce the noise spread in the drainage system by the liquids
flow.
FLIP SI reduces noise spread UP TO 50 %.
Prove in laboratorio certificate dall'Istituto
Giordano (Gatteo, FC, Italia), secondo la nor-
ma UNI EN 14366:2005.
I report tecnici sono disponibili richiedendoli
a: assistenza@gia.it
Laboratory test by Istituto Giordano (Gatteo, FC,
Italy) according to the UNI EN 14366:2005
regulation.
Technical reports available on request to:
assistenza@gia.it
SOUND LEVEL VIA SYSTEM STRUCTURE
WITH DRAINAGE PIPE AT 4,0 l/s
STO zinc plated
pipe clamp (dB)
SI insulated pipe clamp (dB)
FLIP SI (dB)
-50%
Frequency Hz
INSTALLAZIONE
/ INSTALLATION
1. Eseguire il foro nel muro e installare il
semicollare con il sistema di fissaggio scelto.
1. Make a hole in the wall and insert the first half-clamp with
the pre-selected fixing system.
2. Appoggiare il tubo al semicollare e spingere
l'altra metà in sede.
2. Lean the pipe line against the first half-clamp, set the
second half and press it in the right position.
3. Chiudere il Flip facendo pressione con le
dita e spingendo la seconda linguetta in sede.
3. Press Flip's sides with fingers in order to lock the pipe
clamp.
4. Smontaggio rapido: inserire l'apposito
utensile Apriflip nei due fori del collare e tirare.
4. Easy to remove: insert the extracting tool in the two holes
at the side of the pipe clamp to open it.
