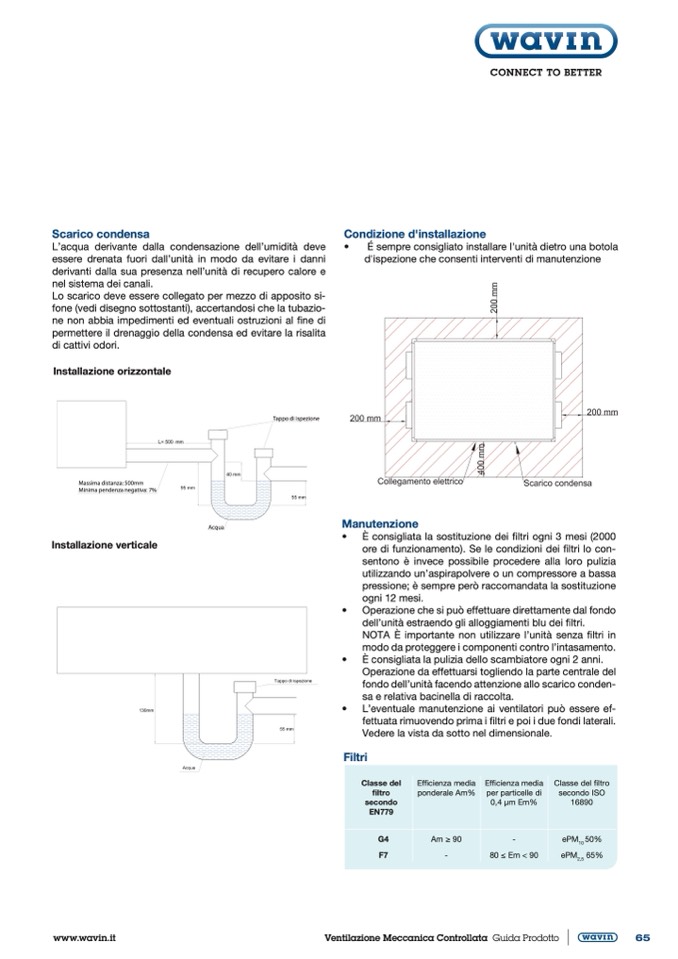

Scarico condensa

L’acqua derivante dalla condensazione dell’umidità deve

essere drenata fuori dall’unità in modo da evitare i danni

derivanti dalla sua presenza nell’unità di recupero calore e

nel sistema dei canali.

Lo scarico deve essere collegato per mezzo di apposito si-

fone (vedi disegno sottostanti), accertandosi che la tubazio-

ne non abbia impedimenti ed eventuali ostruzioni al fine di

permettere il drenaggio della condensa ed evitare la risalita

Condizione d'installazione

di cattivi odori.

Installazione orizzontale

INSTALLAZIONE ORIZZONTALE

SIFONE

Massima distanza: 500mm

Minima pendenza negativa: 7%

Sifone drenaggio condensa

Installazione unità orizzontale

INSTALLAZIONE VERTICALE

Manutenzione

• È consigliata la sostituzione dei filtri ogni 3 mesi (2000

ore di funzionamento). Se le condizioni dei filtri lo con-

sentono è invece possibile procedere alla loro pulizia

utilizzando un’aspirapolvere o un compressore a bassa

pressione; è sempre però raccomandata la sostituzione

ogni 12 mesi.

• Operazione che si può effettuare direttamente dal fondo

dell’unità estraendo gli alloggiamenti blu dei filtri.

NOTA È importante non utilizzare l’unità senza filtri in

modo da proteggere i componenti contro l’intasamento.

• È consigliata la pulizia dello scambiatore ogni 2 anni.

Operazione da effettuarsi togliendo la parte centrale del

fondo dell’unità facendo attenzione allo scarico conden-

sa e relativa bacinella di raccolta.

• L’eventuale manutenzione ai ventilatori può essere ef-

fettuata rimuovendo prima i filtri e poi i due fondi laterali.

Vedere la vista da sotto nel dimensionale.

Installazione verticale

www.wavin.it

Ventilazione Meccanica Controllata Guida Prodotto

65

Acqua

Tappo di ispezione

•

É sempre consigliato installare l'unità dietro una botola

d'ispezione che consenti interventi di manutenzione

Filtri

Classe del

filtro

secondo

EN779

G4

F7

Efficienza media

ponderale Am%

Am ≥ 90

-

Efficienza media

per particelle di

0,4 μm Em%

-

80 ≤ Em < 90

Classe del filtro

secondo ISO

16890

ePM

10

50%

ePM

2,5

65%
