Uponor Magna:
tabelle di dimensionamento rapido

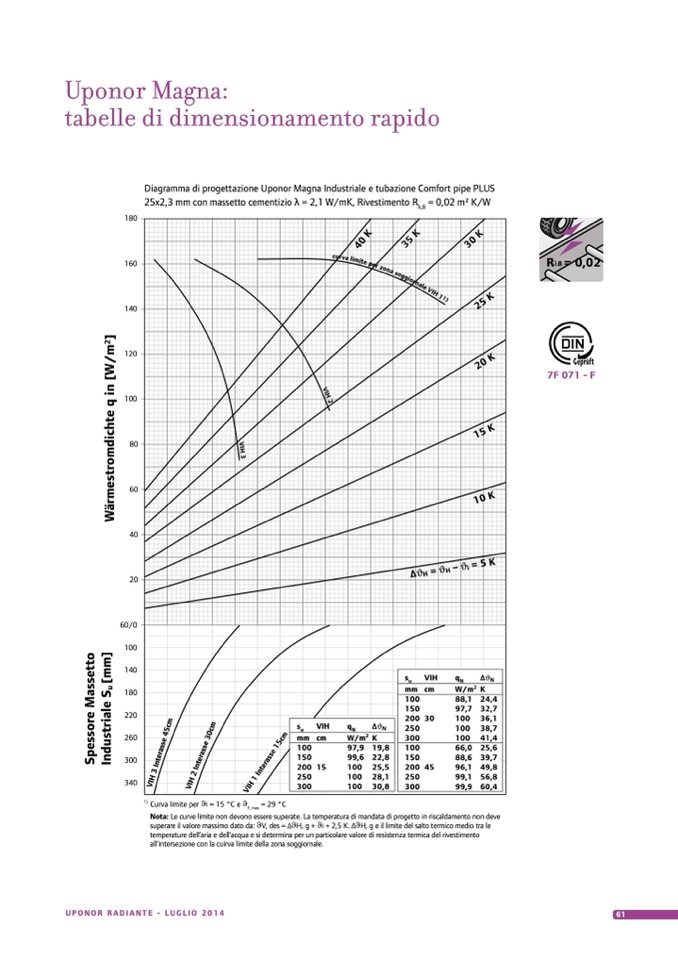

Diagramma di progettazione Uponor Magna Industriale e tubazione Comfort pipe PLUS
25x2,3 mm con massetto cementizio λ = 2,1 W/mK, Rivestimento R
λ,B
= 0,02 m2 K/W
180
R
λB
= 0,02
160
140
120
100
80
60
40
20
60/0
100
140
180
220
260
300
340
7F 071 - F
s
u
VIH
mm cm
100
150
200 15
250
300
q
N
∆θ
N
W/m
2
K
97,9 19,8
99,6 22,8
100 25,5
100 28,1
100 30,8
s
u
VIH
mm cm
100
150
200 30
250
300
100
150
200 45
250
300
q
N
∆θ
N
W/m
2
K
88,1 24,4
97,7 32,7
100 36,1
100 38,7
100 41,4
66,0 25,6
88,6 39,7
96,1 49,8
99,1 56,8
99,9 60,4
1)
Curva limite per θi = 15 °C e θ
F, max
= 29 °C
UPONOR RADIANTE - LUGLIO 2014
61
Nota: Le curve limite non devono essere superate. La temperatura di mandata di progetto in riscaldamento non deve
superare il valore massimo dato da: θV, des = ∆θH, g + θi + 2,5 K. ∆θH, g e il limite del salto termico medio tra le
temperature dell’aria e dell’acqua e si determina per un particolare valore di resistenza termica del rivestimento
all’intersezione con la cuirva limite della zona soggiornale.
