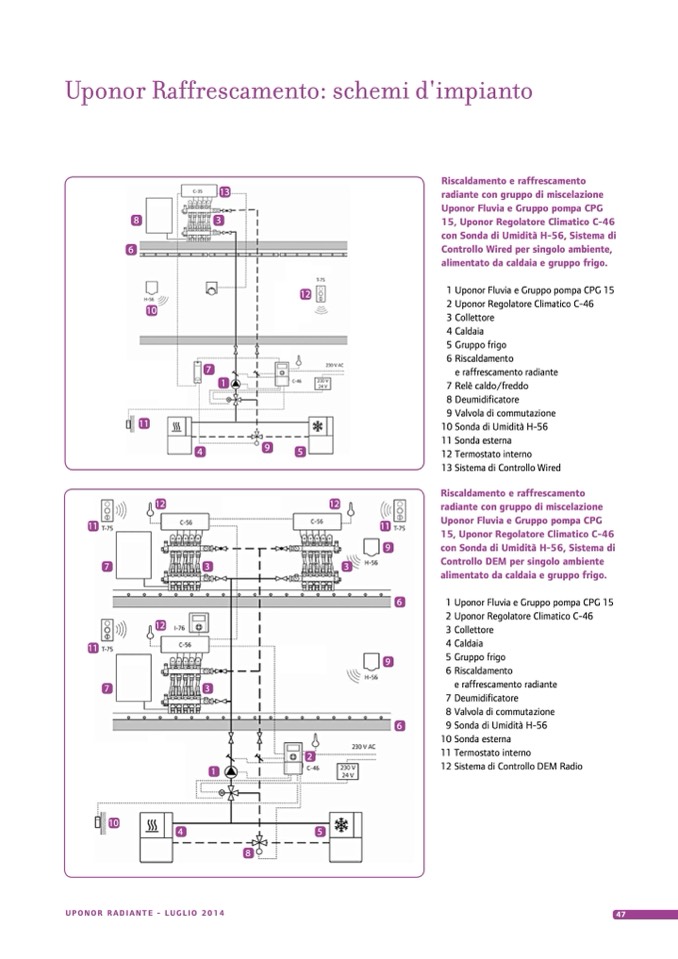

Uponor Raffrescamento: schemi d'impianto
13
8
3
10
11
12
11
Riscaldamento e raffrescamento
radiante con gruppo di miscelazione
Uponor Fluvia e Gruppo pompa CPG
15, Uponor Regolatore Climatico C-46
con Sonda di Umidità H-56, Sistema di
Controllo Wired per singolo ambiente,
alimentato da caldaia e gruppo frigo.
1 Uponor Fluvia e Gruppo pompa CPG 15
2 Uponor Regolatore Climatico C-46
3 Collettore
4 Caldaia
5 Gruppo frigo
6 Riscaldamento
e raffrescamento radiante
7 Relè caldo/freddo
8 Deumidificatore
9 Valvola di commutazione
10 Sonda di Umidità H-56
11 Sonda esterna
12 Termostato interno
13 Sistema di Controllo Wired
Riscaldamento e raffrescamento
radiante con gruppo di miscelazione
Uponor Fluvia e Gruppo pompa CPG
15, Uponor Regolatore Climatico C-46
con Sonda di Umidità H-56, Sistema di
Controllo DEM per singolo ambiente
alimentato da caldaia e gruppo frigo.
6
12
7
1
4
9
5
12
11
7
3
3
9
9
6
1
2 Uponor Regolatore Climatico C-46
Uponor Fluvia e Gruppo pompa CPG 15
12
11
7
3
3 Collettore
4 Caldaia
5 Gruppo frigo
6 Riscaldamento
e raffrescamento radiante
7 Deumidificatore
8 Valvola di commutazione
Sonda di Umidità H-56
10 Sonda esterna
11 Termostato interno
12 Sistema di Controllo DEM Radio
10
4
5
8
1
2
6
9
