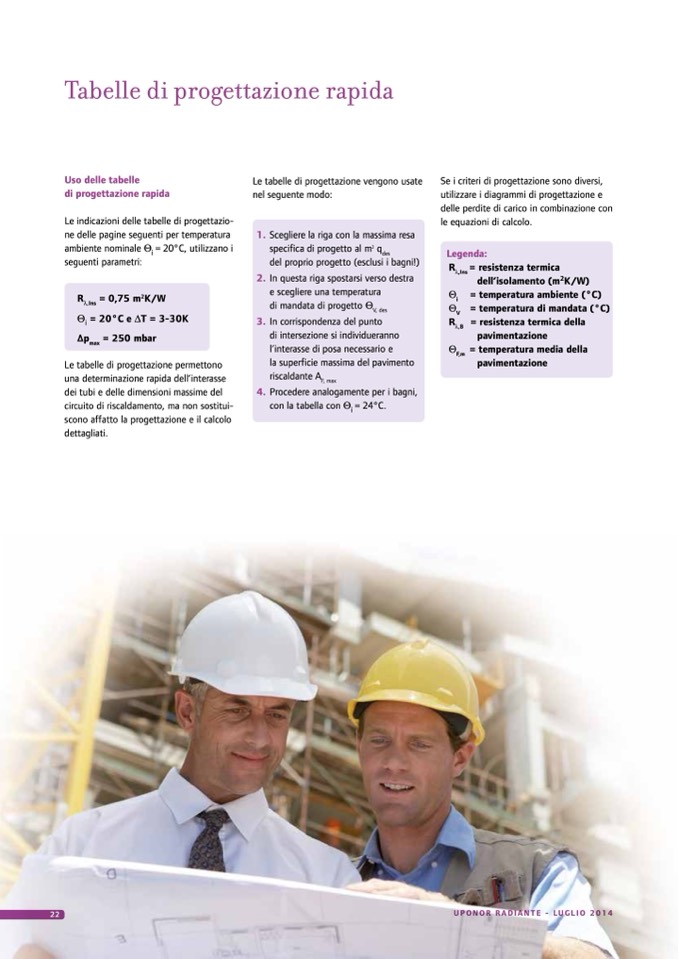

Tabelle di progettazione rapida

Uso delle tabelle

di progettazione rapida

Le indicazioni delle tabelle di progettazio-

ne delle pagine seguenti per temperatura

ambiente nominale Θ

i

= 20°C, utilizzano i

seguenti parametri:

R = 0,75 m

2

K/W

λ,Ins

Le tabelle di progettazione vengono usate

nel seguente modo:

1. Scegliere la riga con la massima resa

specifica di progetto al m

2

q

des

del proprio progetto (esclusi i bagni!)

2. In questa riga spostarsi verso destra

e scegliere una temperatura

di mandata di progetto Θ

V, des

Se i criteri di progettazione sono diversi,

utilizzare i diagrammi di progettazione e

delle perdite di carico in combinazione con

le equazioni di calcolo.

Legenda:

R

λ,Ins

= resistenza termica

dell’isolamento (m

2

K/W)

Θ =20°Ce∆T=3-30K

i

3. In corrispondenza del punto

Θ

i

Θ

V

R

λ,B

Θ

F,m

= temperatura ambiente (°C)

= temperatura di mandata (°C)

= resistenza termica della

pavimentazione

= temperatura media della

pavimentazione

Δp

max

= 250 mbar

Le tabelle di progettazione permettono

una determinazione rapida dell’interasse

dei tubi e delle dimensioni massime del

circuito di riscaldamento, ma non sostitui-

scono affatto la progettazione e il calcolo

dettagliati.

di intersezione si individueranno

l’interasse di posa necessario e

la superficie massima del pavimento

riscaldante A

F, max

4. Procedere analogamente per i bagni,

con la tabella con Θ

i

= 24°C.
