rebbe necessario suddividerli in un numero
maggiore.
UPONOR RADIANTE - LUGLIO 2014
17

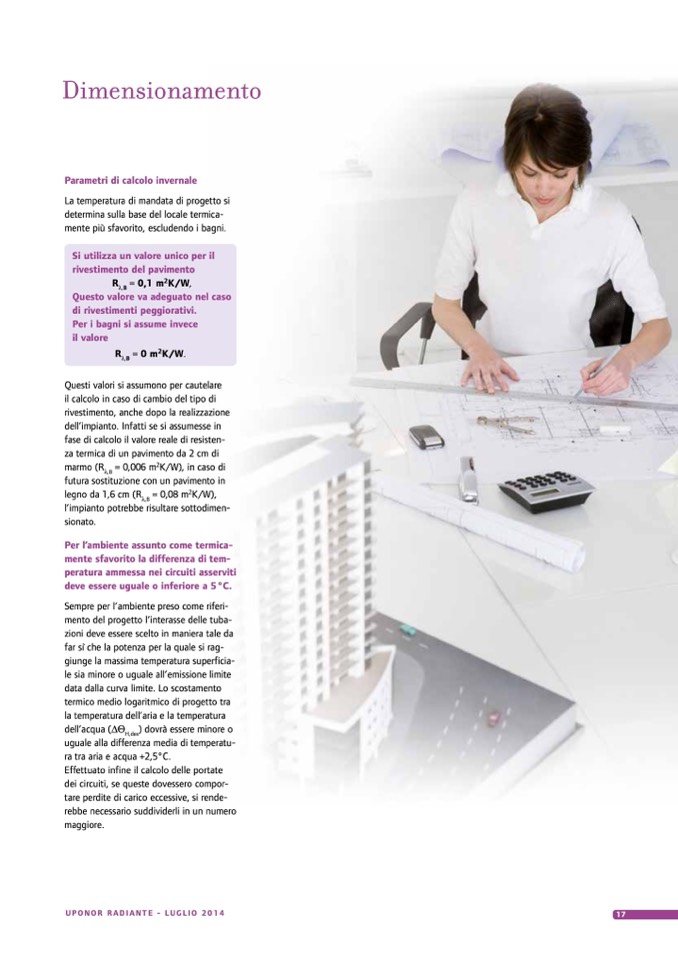

Dimensionamento
Parametri di calcolo invernale
La temperatura di mandata di progetto si
determina sulla base del locale termica-
mente più sfavorito, escludendo i bagni.
Si utilizza un valore unico per il
rivestimento del pavimento
R
λ,B
= 0,1 m2K/W,
Questo valore va adeguato nel caso
di rivestimenti peggiorativi.
Per i bagni si assume invece
il valore
R
λ,B
= 0 m2K/W.
Questi valori si assumono per cautelare
il calcolo in caso di cambio del tipo di
rivestimento, anche dopo la realizzazione
dell’impianto. Infatti se si assumesse in
fase di calcolo il valore reale di resisten-
za termica di un pavimento da 2 cm di
marmo (R
λ,B
= 0,006 m
2
K/W), in caso di
futura sostituzione con un pavimento in
legno da 1,6 cm (R
λ,B
= 0,08 m
2
K/W),
l’impianto potrebbe risultare sottodimen-
sionato.
Per l’ambiente assunto come termica-
mente sfavorito la differenza di tem-
peratura ammessa nei circuiti asserviti
deve essere uguale o inferiore a 5°C.
Sempre per l’ambiente preso come riferi-
mento del progetto l’interasse delle tuba-
zioni deve essere scelto in maniera tale da
far sì che la potenza per la quale si rag-
giunge la massima temperatura superficia-
le sia minore o uguale all’emissione limite
data dalla curva limite. Lo scostamento
termico medio logaritmico di progetto tra
la temperatura dell’aria e la temperatura
dell’acqua (∆Θ
H,des
) dovrà essere minore o
uguale alla differenza media di temperatu-
ra tra aria e acqua +2,5°C.
Effettuato infine il calcolo delle portate
dei circuiti, se queste dovessero compor-
tare perdite di carico eccessive, si rende-
