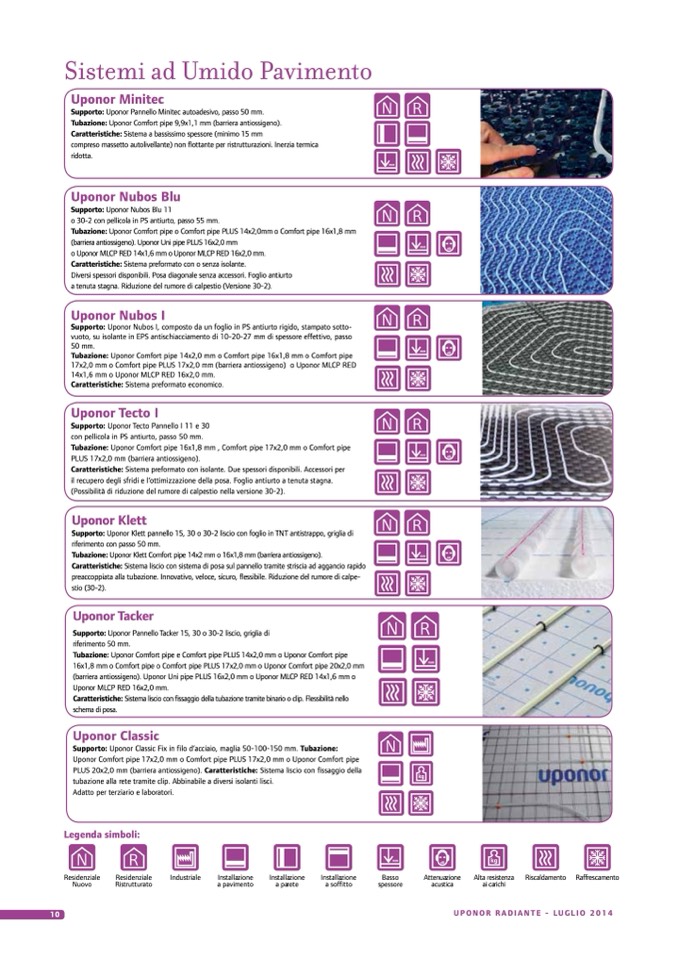

Sistemi ad Umido Pavimento

Uponor Minitec

Supporto: Uponor Pannello Minitec autoadesivo, passo 50 mm.

Tubazione: Uponor Comfort pipe 9,9x1,1 mm (barriera antiossigeno).

Caratteristiche: Sistema a bassissimo spessore (minimo 15 mm

compreso massetto autolivellante) non flottante per ristrutturazioni. Inerzia termica

ridotta.

Uponor Nubos Blu

Supporto: Uponor Nubos Blu 11

o 30-2 con pellicola in PS antiurto, passo 55 mm.

Tubazione: Uponor Comfort pipe o Comfort pipe PLUS 14x2,0mm o Comfort pipe 16x1,8 mm

(barriera antiossigeno). Uponor Uni pipe PLUS 16x2,0 mm

o Uponor MLCP RED 14x1,6 mm o Uponor MLCP RED 16x2,0 mm.

Caratteristiche: Sistema preformato con o senza isolante.

Diversi spessori disponibili. Posa diagonale senza accessori. Foglio antiurto

a tenuta stagna. Riduzione del rumore di calpestio (Versione 30-2).

Uponor Nubos I

Supporto: Uponor Nubos I, composto da un foglio in PS antiurto rigido, stampato sotto-

vuoto, su isolante in EPS antischiacciamento di 10-20-27 mm di spessore effettivo, passo

50 mm.

Tubazione: Uponor Comfort pipe 14x2,0 mm o Comfort pipe 16x1,8 mm o Comfort pipe

17x2,0 mm o Comfort pipe PLUS 17x2,0 mm (barriera antiossigeno) o Uponor MLCP RED

14x1,6 mm o Uponor MLCP RED 16x2,0 mm.

Caratteristiche: Sistema preformato economico.

Uponor Tecto I

Supporto: Uponor Tecto Pannello I 11 e 30

con pellicola in PS antiurto, passo 50 mm.

Tubazione: Uponor Comfort pipe 16x1,8 mm , Comfort pipe 17x2,0 mm o Comfort pipe

PLUS 17x2,0 mm (barriera antiossigeno).

Caratteristiche: Sistema preformato con isolante. Due spessori disponibili. Accessori per

il recupero degli sfridi e l’ottimizzazione della posa. Foglio antiurto a tenuta stagna.

(Possibilità di riduzione del rumore di calpestio nella versione 30-2).

Uponor Klett

Supporto: Uponor Klett pannello 15, 30 o 30-2 liscio con foglio in TNT antistrappo, griglia di

riferimento con passo 50 mm.

Tubazione: Uponor Klett Comfort pipe 14x2 mm o 16x1,8 mm (barriera antiossigeno).

Caratteristiche: Sistema liscio con sistema di posa sul pannello tramite striscia ad aggancio rapido

preaccoppiata alla tubazione. Innovativo, veloce, sicuro, flessibile. Riduzione del rumore di calpe-

stio (30-2).

Uponor Tacker

Supporto: Uponor Pannello Tacker 15, 30 o 30-2 liscio, griglia di

riferimento 50 mm.

Tubazione: Uponor Comfort pipe e Comfort pipe PLUS 14x2,0 mm o Uponor Comfort pipe

16x1,8 mm o Comfort pipe o Comfort pipe PLUS 17x2,0 mm o Uponor Comfort pipe 20x2,0 mm

(barriera antiossigeno). Uponor Uni pipe PLUS 16x2,0 mm o Uponor MLCP RED 14x1,6 mm o

Uponor MLCP RED 16x2,0 mm.

Caratteristiche: Sistema liscio con fissaggio della tubazione tramite binario o clip. Flessibilità nello

schema di posa.

Uponor Classic

Supporto: Uponor Classic Fix in filo d’acciaio, maglia 50-100-150 mm. Tubazione:

Uponor Comfort pipe 17x2,0 mm o Comfort pipe PLUS 17x2,0 mm o Uponor Comfort pipe

PLUS 20x2,0 mm (barriera antiossigeno). Caratteristiche: Sistema liscio con fissaggio della

tubazione alla rete tramite clip. Abbinabile a diversi isolanti lisci.

Adatto per terziario e laboratori.

Legenda simboli:

10

UPONOR RADIANTE - LUGLIO 2014

Residenziale

Nuovo

Residenziale

Ristrutturato

Industriale

Installazione

a pavimento

Installazione

a parete

Installazione

a soffitto

Basso

spessore

Attenuazione

acustica

Alta resistenza

ai carichi

Riscaldamento

Raffrescamento
