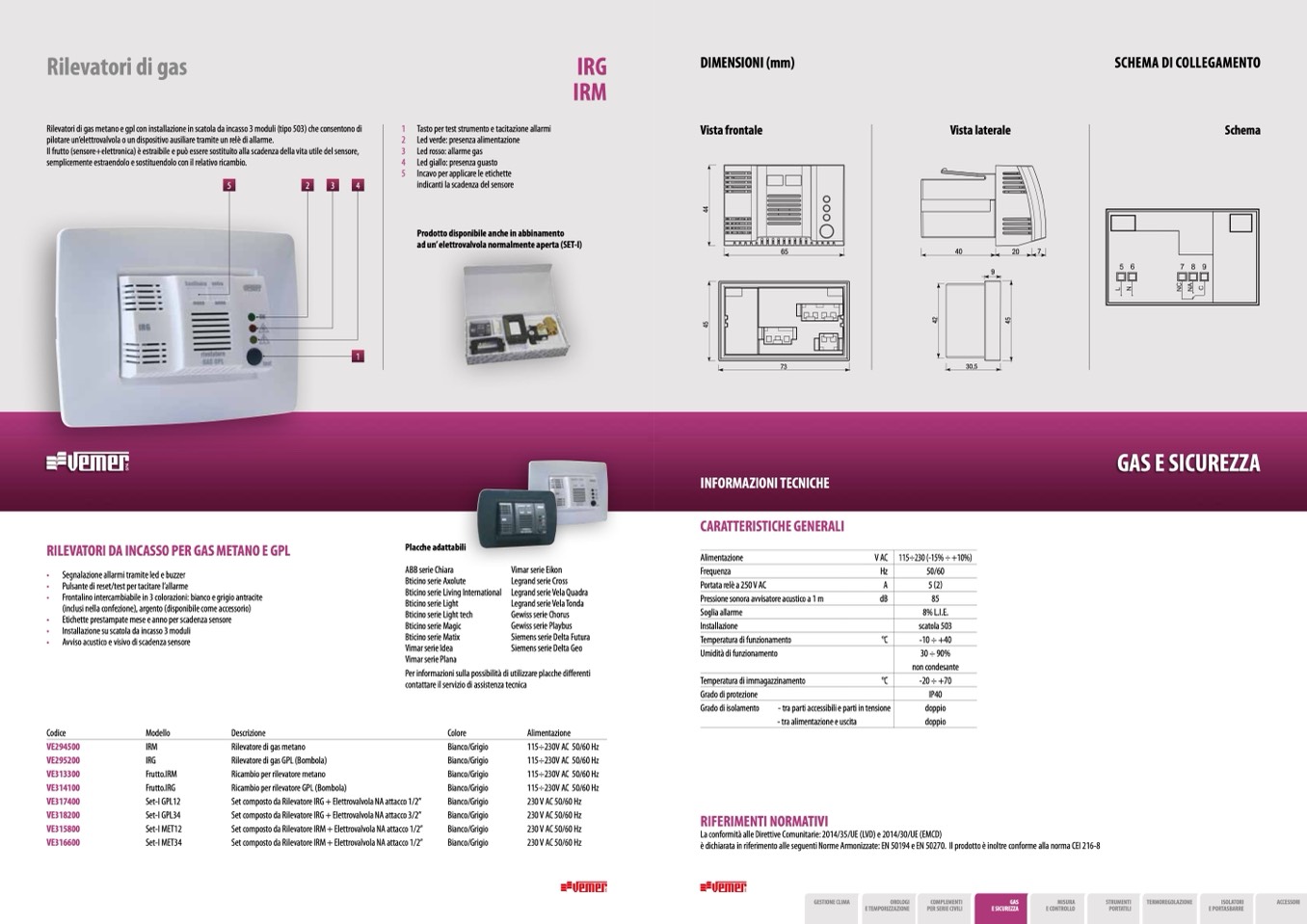

Rilevatori di gas

Rilevatori di gas metano e gpl con installazione in scatola da incasso 3 moduli (tipo 503) che consentono di

pilotare un’elettrovalvola o un dispositivo ausiliare tramite un relè di allarme.

Il frutto (sensore+elettronica) è estraibile e può essere sostituito alla scadenza della vita utile del sensore,

semplicemente estraendolo e sostituendolo con il relativo ricambio.

5

2

3

4

IRG

IRM

DIMENSIONI (mm)

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

RILEVATORI DA INCASSO PER GAS METANO E GPL

• Segnalazione allarmi tramite led e buzzer

• Pulsante di reset/test per tacitare l’allarme

• Frontalino intercambiabile in 3 colorazioni: bianco e grigio antracite

(inclusi nella confezione), argento (disponibile come accessorio)

• Etichette prestampate mese e anno per scadenza sensore

• Installazione su scatola da incasso 3 moduli

• Avviso acustico e visivo di scadenza sensore

Placche adattabili

ABB serie Chiara

Bticino serie Axolute

Bticino serie Living International

Bticino serie Light

Bticino serie Light tech

Bticino serie Magic

Bticino serie Matix

Vimar serie Idea

Vimar serie Plana

V AC

115÷230 (-15% ÷ +10%)

50/60

5 (2)

85

8% L.I.E.

scatola 503

-10 ÷ +40

30 ÷ 90%

non condesante

-20 ÷ +70

IP40

doppio

doppio

Codice

VE294500

VE295200

VE313300

VE314100

VE317400

VE318200

VE315800

VE316600

Modello

IRM

IRG

Frutto.IRM

Frutto.IRG

Set-I GPL12

Set-I GPL34

Set-I MET12

Set-I MET34

Descrizione

Rilevatore di gas metano

Rilevatore di gas GPL (Bombola)

Ricambio per rilevatore metano

Ricambio per rilevatore GPL (Bombola)

Set composto da Rilevatore IRG + Elettrovalvola NA attacco 1/2”

Set composto da Rilevatore IRG + Elettrovalvola NA attacco 3/2”

Set composto da Rilevatore IRM + Elettrovalvola NA attacco 1/2”

Set composto da Rilevatore IRM + Elettrovalvola NA attacco 1/2”

Colore

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Bianco/Grigio

Alimentazione

115÷230V AC 50/60 Hz

115÷230V AC 50/60 Hz

115÷230V AC 50/60 Hz

115÷230V AC 50/60 Hz

230 V AC 50/60 Hz

230 V AC 50/60 Hz

230 V AC 50/60 Hz

230 V AC 50/60 Hz

194

RIFERIMENTI NORMATIVI

1

1 Tasto per test strumento e tacitazione allarmi

2 Led verde: presenza alimentazione

3 Led rosso: allarme gas

4 Led giallo: presenza guasto

5 Incavo per applicare le etichette

indicanti la scadenza del sensore

Vista laterale

65

65

40

2040

7

20

7

9

9

4

5

4

4

4

5

4

4

4

2

4

2

4

5

4

5

Prodotto disponibile anche in abbinamento

ad un’ elettrovalvola normalmente aperta (SET-I)

Per informazioni sulla possibilità di utilizzare placche differenti

contattare il servizio di assistenza tecnica

Vimar serie Eikon

Legrand serie Cross

Legrand serie Vela Quadra

Legrand serie Vela Tonda

Gewiss serie Chorus

Gewiss serie Playbus

Siemens serie Delta Futura

Siemens serie Delta Geo

Portata relè a 250 V AC

Pressione sonora avvisatore acustico a 1 m

Soglia allarme

Installazione

Temperatura di funzionamento

Umidità di funzionamento

Temperatura di immagazzinamento

Grado di protezione

A

dB

°C

°C

Grado di isolamento

- tra parti accessibili e parti in tensione

- tra alimentazione e uscita

73

73

30,5

30,5

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

GAS E SICUREZZA

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle seguenti Norme Armonizzate: EN 50194 e EN 50270. Il prodotto è inoltre conforme alla norma CEI 216-8
