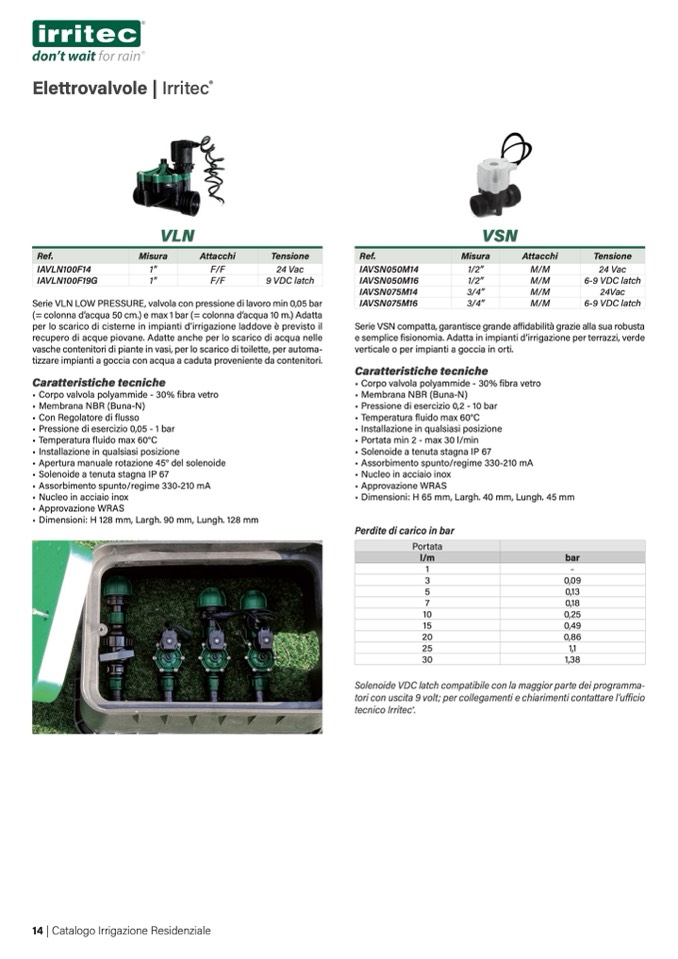

Elettrovalvole | Irritec

®

VLN

VSN

1/2”

M/M

1/2”

M/M

3/4”

M/M

3/4”

M/M

Ref.

Misura

Attacchi

Tensione

Ref.

Misura

Attacchi

Tensione

IAVLN100F14

1”

IAVLN100F19G

1”

F/F

F/F

24 Vac

9 VDC latch

IAVSN050M14

IAVSN050M16

IAVSN075M14

IAVSN075M16

24 Vac

6-9 VDC latch

24Vac

6-9 VDC latch

Serie VLN LOW PRESSURE, valvola con pressione di lavoro min 0,05 bar

(= colonna d’acqua 50 cm.) e max 1 bar (= colonna d’acqua 10 m.) Adatta

per lo scarico di cisterne in impianti d’irrigazione laddove

è previsto il

recupero di acque piovane. Adatte anche per lo scarico di acqua nelle

vasche contenitori di piante in vasi, per lo scarico di toilette, per automa-

tizzare impianti a goccia con acqua a caduta proveniente da contenitori.

Caratteristiche tecniche

• Corpo valvola polyammide - 30% fibra vetro

• Membrana NBR (Buna-N)

• Con Regolatore di flusso

• Pressione di esercizio 0,05 - 1 bar

• Temperatura fluido max 60°C

• Installazione in qualsiasi posizione

• Apertura manuale rotazione 45° del solenoide

• Solenoide a tenuta stagna IP 67

• Assorbimento spunto/regime 330-210 mA

• Nucleo in acciaio inox

• Approvazione WRAS

• Dimensioni: H 128 mm, Largh. 90 mm, Lungh. 128 mm

Serie VSN compatta, garantisce grande affidabilità grazie alla sua robusta

e semplice fisionomia. Adatta in impianti d’irrigazione per terrazzi, verde

verticale o per impianti a goccia in orti.

Caratteristiche tecniche

• Corpo valvola polyammide - 30% fibra vetro

• Membrana NBR (Buna-N)

• Pressione di esercizio 0,2 - 10 bar

• Temperatura fluido max 60°C

• Installazione in qualsiasi posizione

• Portata min 2 - max 30 l/min

• Solenoide a tenuta stagna IP 67

• Assorbimento spunto/regime 330-210 mA

• Nucleo in acciaio inox

• Approvazione WRAS

• Dimensioni: H 65 mm, Largh. 40 mm, Lungh. 45 mm

Perdite di carico in bar

1

-

3

0,09

5

0,13

7

0,18

10

0,25

15

0,49

20

0,86

25

1,1

30

1,38

Solenoide VDC latch compatibile con la maggior parte dei programma-

tori con uscita 9 volt; per collegamenti e chiarimenti contattare l’ufficio

tecnico Irritec

®

.

Portata

l/m

bar

14 | Catalogo Irrigazione Residenziale
